1
Fig./Abb. 1
Fig./Abb. 2
8
Fig./Abb. 4
Fig./Abb. 5
Heads up! When you insert quick-release pins,
make sure their locking balls are fully engaged and
check the connected parts for a secure fi t.
2
2
Fig./Abb. 3
Fig./Abb. 6
Wichtig! Achten Sie beim Anbringen der Quick
Release-Pins auf das Einrasten der Kugelsperr-
bolzen und prüfen Sie die verbundenen Teile auf
sicheren Sitz.
Pos. Art. No. Description
●
1
6000336
TA-XNQ angle adapter
●
2
7201242
TB-XQ tilt bracket side rail
●
3
7201243
TB-XQ tilt bracket U-rail
●
4
9740127
6.4 zinc-plated tooth washer
●
5
9740165
M6x25 zinc-plated carriage bolts
●
6
9740167
6.4x18 zinc-plated washer
●
7
9740526
M5x12 hex-head screw sw
●
8
9740749
80 mm adjustable clamping lever
●
9
9740750
11x40x3 mm flat rubber washer
●
10
9740799
Plastic M6 wing nut, internal thread

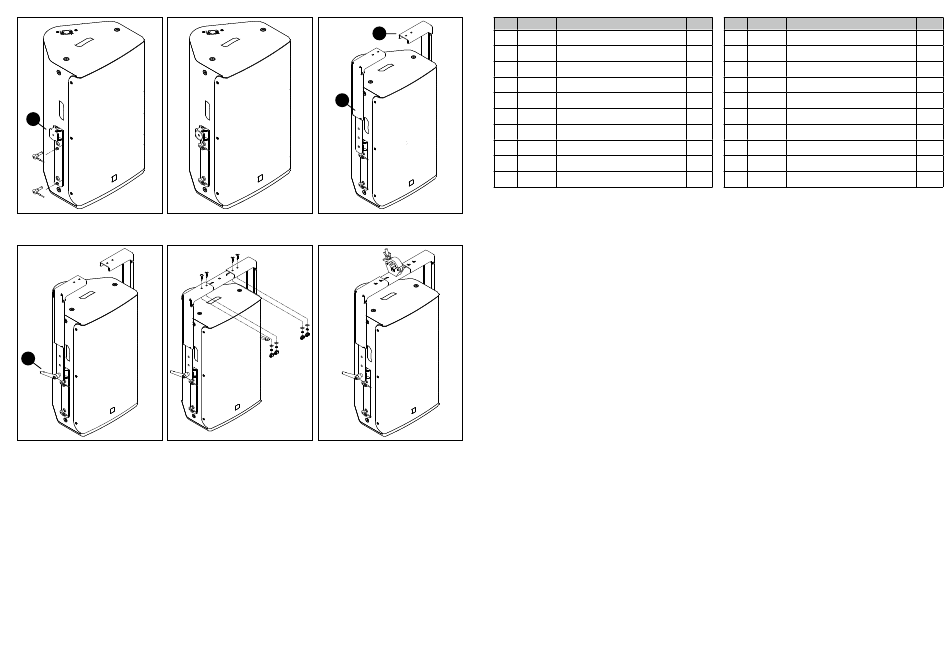

Attaching the tilt bracket
1. Set the cabinet on a stable base.
2. Use the two quick-release pins to attach the two angle-
●
1
compensating adapters
to the recessed rails on the
cabinet's right and left panels (Fig. 1).
●
9
3. Place one rubber washer
each between the hinged
●
2
mount and side rail
, and fasten the side rails using
●
8
the clamping levers
(Fig. 2 to 4).
●
●
5
4. Use four M6 carriage bolts
,
four washers
●
●
4
10
toothed washers
and four wing nuts
to fasten
●
3
the center U-rail
to the side rails (Fig. 5).
5. Note the hole at the center of the U-rail. It accepts an
M12 bolt to attach a half-coupler or trigger clamp suited
for mounting the TB-XNQ, for example, to the rail pipe
of a truss or on a stand (Fig. 6).
Note: To remove the bracket from the cabinet, simply
release the quick-release pins by pressing the respective
button and then pulling out the pins.
Qty.
Pos. Art.-Nr. Beschreibung
●
1
4
6000336
TA-XNQ Winkelausgleichsadapter
●
2
4
7201242
TB-XQ Seitenteil Neigebügel
●
3
2
7201243
TB-XQ U-Schiene Neigebügel
●
4
8
9740127
Fächerscheibe az 6.4 vz
●
5
8
9740165
Schlossschraube M6x25 vz
●
6
8
9740167
Unterlegscheibe 6.4x18 vz
●
7
8
9740526
Innensechskantschr. M5x12 sw
●
8
4
9740749
Klemmhebel 80mm sw, verstellb.
●
9
4
9740750
Unterlegscheibe Gummi 11x40x3mm
●
10
8
9740799
Flügelmutter Kunststoff M6 Innengew.
Montage des Neigebügels
1. Die Box auf einen festen Untergrund stellen.
2. Die beiden Winkelausgleichsadapter
zweier Quick-Release-Pins rechts und links auf den in
den Seitenteilen der Box eingelassenen Flugschienen
fi xieren (Abb. 1).
●
9
3. Je eine Gummischeibe
zwischen Adaptergelenk
●
2
und Seitenteil
positionieren. Anschließend die
Seitenteile mit den Klemmhebeln
6
,
four
(Abb. 2 bis 4).
●
3
4. Die U-Schiene
mittig unter den U-Profi len
der Seitenteile mit 4 Schlossschrauben M6
●
6
4 Unterlegscheiben
, 4 Zahnscheiben
●
10
4 Flügelmuttern
befestigen (Abb. 5).
5. In der Mitte der U-Schiene befi ndet sich eine passende
Bohrung für eine M12-Schraube. Hier kann der TB-XNQ
beispielsweise mit einem geeigneten Half-Coupler oder
einer Triggerclamp am Holm einer Traverse oder auf
einem Stativ befestigt werden (Abb. 6).
Hinweis: Zum Trennen von Box und Bügel einfach die
Verriegelung der vier Kugelsperrbolzen durch Drücken
des jeweiligen Knopfes lösen und dann die Bolzen
herausziehen.
Anz.
4
4
2
8
8
8
8
4
4
8
●
1
mittels jeweils
●
8
festschrauben
●
5
,
●
4
und
