HK Audio TB-45N Montageanleitung

Universeller neigebügel für die montage der box an trussholmen, decken, wandauslegern, trägern und auf stativen

Diese Anleitung herunterladen

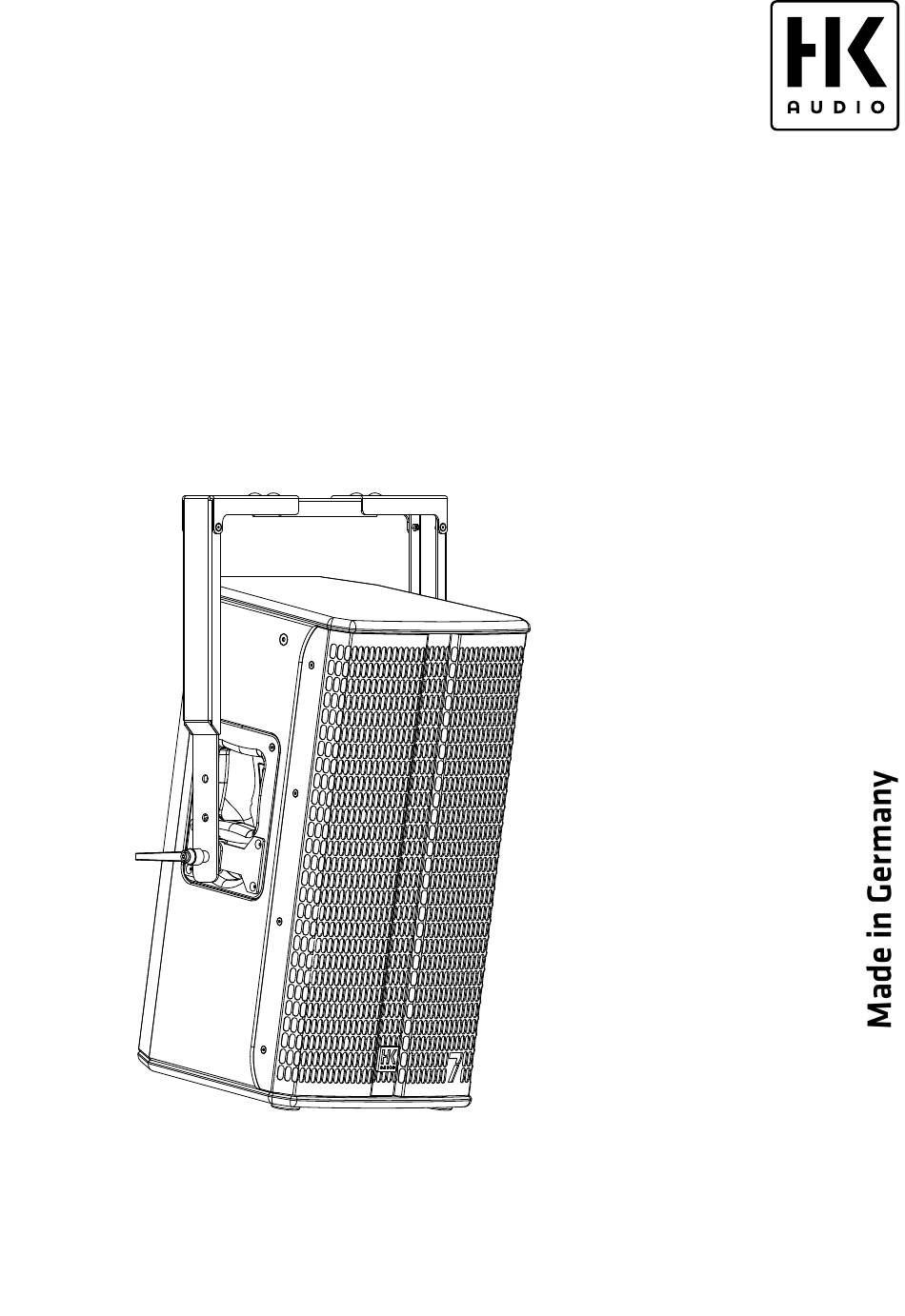

TB-45N

2x Tilt bracket for

LINEAR 3: L3 112 FA • L3 115 FA

LINEAR 5: L5 112 F • L5 112 FA • L5 115 F • L5 115 FA • L5 LTS • L5 LTS A

LINEAR 7: L7 112 FA • L7 115 FA

• Universal tilt bracket for mounting the cabinet to truss pipe rails, ceilings, wall brackets,

girders and on stands

• Universeller Neigebügel für die Montage der Box an Trussholmen, Decken, Wandausle-

gern, Trägern und auf Stativen

Installation Instructions /

• Please read these instructions before

installation and keep them for later

reference.

• Heads up: Be sure to observe all the

applicable regulations for installation to

ceilings, walls, trusses and stands.

Art. No. 1007778

Montageanleitung 1.1

• Bitte vor Gebrauch lesen und für

späteren Gebrauch aufbewahren!

• Wichtig! Die geltenden Vorschriften

für die Montage an Decken, Wänden,

Trägern oder auf Stativen sind

unbedingt zu beachten.

Seite 1 TB-45N Art. No. 1007778 2x Tilt bracket for LINEAR 3: L3 112 FA • L3 115 FA LINEAR 5: L5 112 F • L5 112 FA • L5 115 F • L5 115 FA • L5 LTS • L5 LTS A LINEAR 7: L7 112 FA •...
Seite 2 ● 4 Flügelmuttern befestigen (Abb. 8). for mounting the TB-45N, for example, to the rail pipe of a truss or on a stand (Fig. 9). 7. In der Mitte der U-Schiene beﬁ ndet sich eine passende Bohrung für eine M12-Schraube. Hier kann der TB-45N...
Seite 3 WLL 70 kg The TB-45N has a workload limit (WLL) of up to 70 kg at a safety factor of 5. The maximum permissible load in HK Audio® jurisdictions where the German DGUV-V 17 safety code Postfach 1509 applies is therefore 35 kg.
