Car Guard Systems CARGUARD REAR ANGEL VIEW RAV-F Einbau- Und Bedienungsanleitung Seite 13

Hinweis:
Sie können je nach ausgewähltem Monitor mehrere Kameras
anschließen, einzelne oder mehrere Kameras auf dem Monitor darstellen
und umfangreiche Konfigurationen vornehmen sowie nützliche Funktionen
anwenden. Hierzu lesen Sie bitte die jeweilige Monitoranleitung.

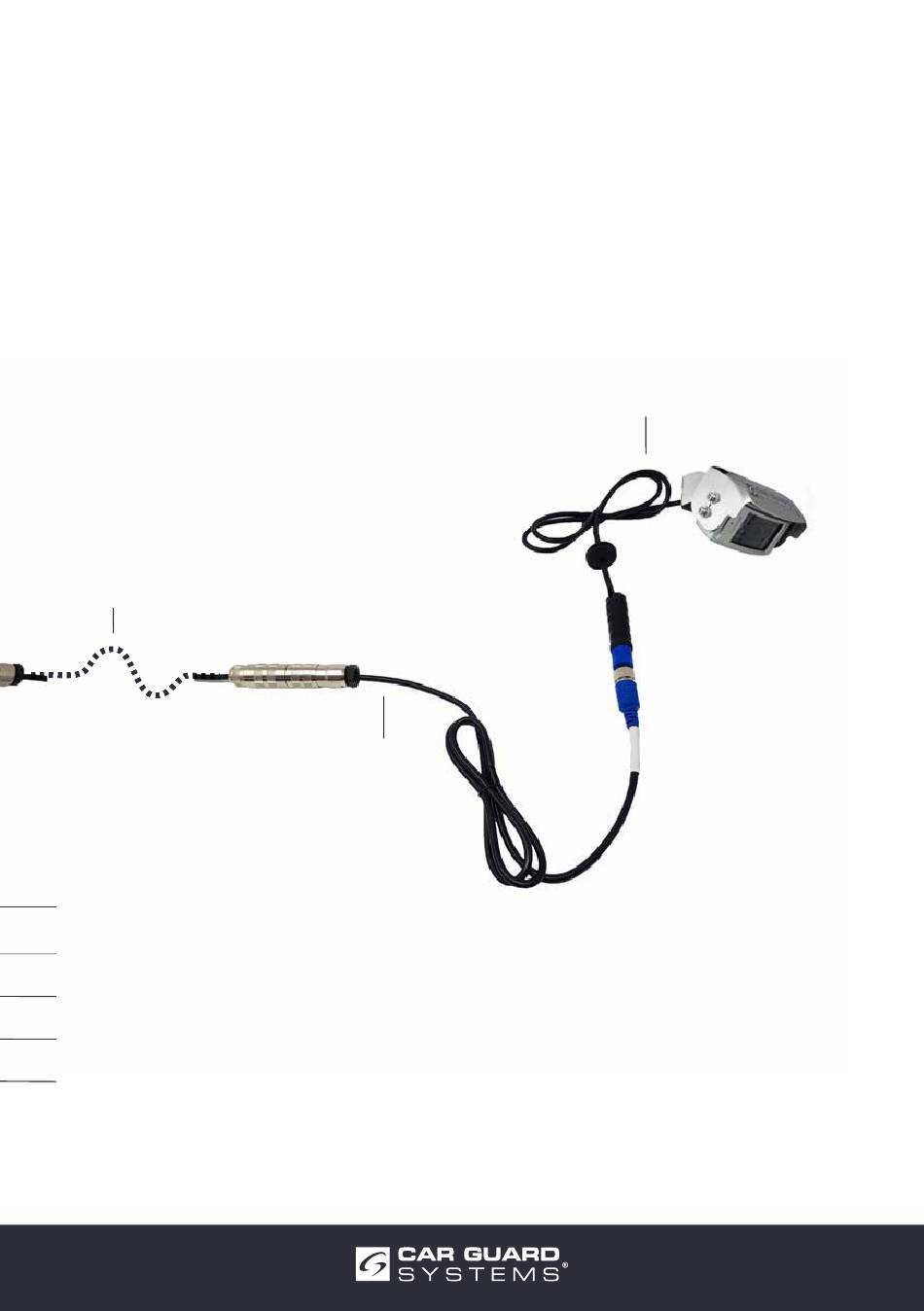

serienmäßig vorinstalliertes
4 Pin-Orlaco-Kamerakabel
mit Schraubverbinder
Adapter, vom 4 Pin-CGS-
Schraubverbinder zum
4 Pin-Orlaco-Schraubverbinder
Braun, Trigger für Kamera 1: auf (+) 9-32 Volt Rückfahrlicht legen
Blau, Trigger für Kamera 3: auf (+) 9-32 Volt Signal legen (z.B. optionalen Schalter)
Grün, Trigger für Kamera 2: auf (+) 9-32 Volt Signal legen (z.B. Blinkersignal)
Rot auf (+) 9-32 Volt Zündung legen
Schwarz an (-) Masse
Art.-Nr.: RUAD-008
Rückfahrkamera
9-32 Volt
