Willkommen in der Masterbuilt-Familie! Los geht's!

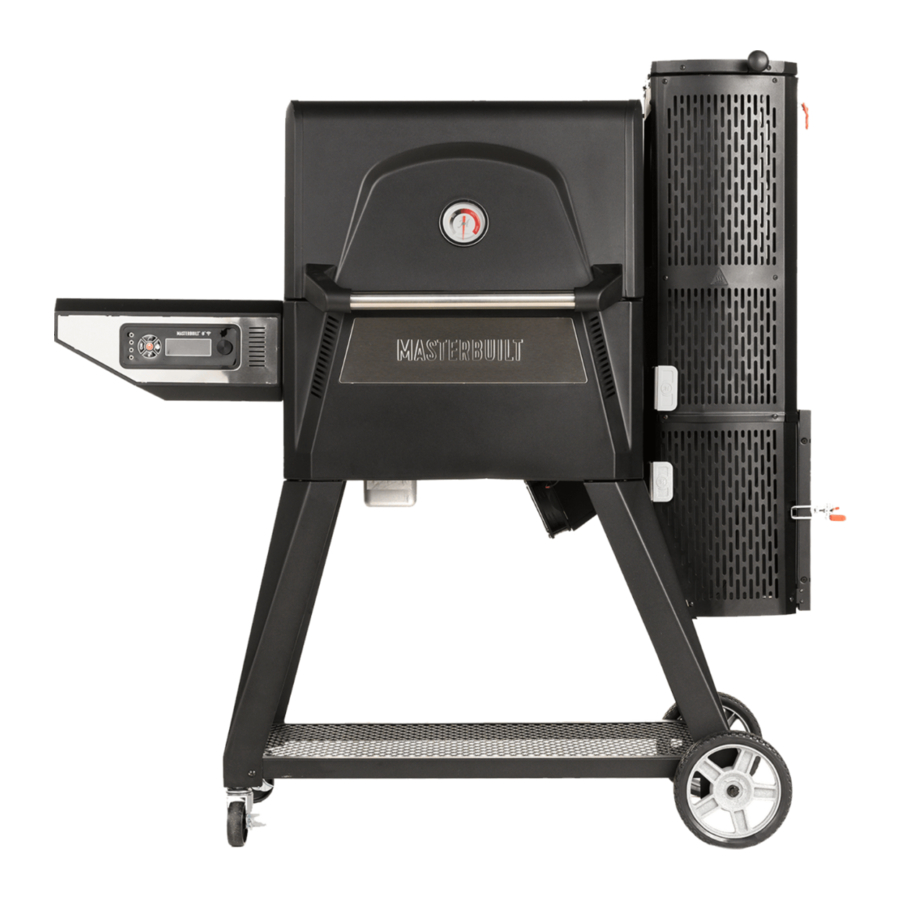

GRAVITY SERIES™ 560
Digitaler Holzkohlen-Grill und -Räucherofen
Zwei Leute zum
Zusammenbau
empfohlen
Das Handbuch dient für die folgende Modellnummer:
IMPORTANT | IMPORTANTE
MB20041020
Ihre Modellnummer
Herstellungsdatum - Seriennummer
Diese Nummern stehen auf dem Typenschild des Grills
WICHTIG!
SICHEREN STELLE FÜR ZUKÜNFTIGE VERWENDUNG AUFBEWAHREN
NUR FÜR DEN AUSSENBEREICH GEEIGNET. NICHT FÜR KOMMERZIELLE ZWECKE.
Master it, Masterbuilt.
Code de manuel : 9804190193 | 210324-GH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Masterbuilt GRAVITY 560 Serie
Inhaltszusammenfassung für Masterbuilt GRAVITY 560 Serie
- Seite 1 Willkommen in der Masterbuilt-Familie! Los geht’s! GRAVITY SERIES™ 560 Digitaler Holzkohlen-Grill und -Räucherofen Zwei Leute zum Zusammenbau empfohlen Das Handbuch dient für die folgende Modellnummer: IMPORTANT | IMPORTANTE MB20041020 Ihre Modellnummer Herstellungsdatum - Seriennummer Diese Nummern stehen auf dem Typenschild des Grills WICHTIG! SICHEREN STELLE FÜR ZUKÜNFTIGE VERWENDUNG AUFBEWAHREN...
-
Seite 2: Alle Anleitungen Lesen
• Verwenden Sie den Grill niemals für etwas anderes als für den vorgesehenen Zweck. Dieser Grill ist NICHT für den kommerziellen Gebrauch bestimmt. • Zubehörteile, die nicht von Masterbuilt Manufacturing, LLC geliefert worden sind, werden NICHT empfohlen und können zu Verletzungen führen. -
Seite 3: Warnhinweise Und Wichtige Schutzvorkehrungen
WARNHINWEISE UND WICHTIGE SCHUTZVORKEHRUNGEN • Stellen Sie den Grill auf einer ebenen, nicht brennbaren, festen Oberfläche wie Erde, Beton, Ziegel oder Stein auf. Eine Asphalt- oder Teerdecke mag für diesen Zweck ungeeignet sein. • Der Grill muss auf dem Boden stehen. Nicht auf eine Tischplatte oder eine Theke stellen. Den Grill NICHT über unebene Flächen ziehen. -
Seite 4: Diese Anleitungen Aufbewahren
WARNHINWEISE UND WICHTIGE SCHUTZVORKEHRUNGEN • Als Schutz gegen Elektroschock das Kabel, den Steckel oder das Bedienfeld nie in Wasser oder andere Flüssigkeiten tauchen. • Kein elektrisches Gerät mit einem beschädigten Kabel oder Stecker betreiben oder nachdem das Gerät irgendwie gestört oder beschädigt war. •... -
Seite 5: Mindestabstand Und Empfehlungen Für Den Sicheren Betrieb
Mindestabstand und Empfehlungen für den sicheren Betrieb ERINNERUNG : Einen Mindestabstand von ca. 3 m nach hinten und seitlich von 3 m 3 m 3 m Wänden, Geländern oder anderen brennbaren Konstruktionen einhalten. Dadurch erhalten Sie ausreichenden Abstand für die erforderliche Verbrennung, Luftzirkulation und Belüftung. Holzkohle kommt nicht mit diesem Produkt. -
Seite 6: Teileübersicht
Teileübersicht... - Seite 7 Senden Sie wegen fehlender oder beschädigter Teile KEINE Informationen zur Montage an den Fachhändler zurück. In Großbritannien benachrichtigen Sie bitte den STOP MASTERBUILT-Kundendienst. https://www.masterbuilt.com/pages/support. Bitte halten Sie die Modellnummer und Seriennummer bereit. Sie finden diese Nummern auf dem silbernen Typenschild auf dem Grill.
- Seite 8 Beschläge Zusätzliche Beschläge Schlüssel ANZAHL Beschreibung M6x15-Schrauben M4x10-Schrauben M5x12-Schrauben M6-Sechskantmuttern M6x15-Schrauben mit Kontermuttern und flachen Unterlegscheiben Sicherheitsmerkmale Deckelschalter – Verhindert das Überhitzen des Grills. • Wenn die eingestellte Temperatur mehr als 260° C beträgt, reguliert der Controller die Grilltemperatur auf 260° C beim Öffnen des Deckels. Sobald der Deckel geschlossen ist, geht der Grill auf die eingestellte Temperatur zurück.
- Seite 9 Zusammenbau Vor dem Zusammenbau die gesamte Baugruppe der unteren Ablage aus dem Grill herausnehmen. Den Trichterdeckel beim restlichen Zusammenbau geschlossen und verriegelt lassen. Den Trichterdeckel- Griff erst bei Schritt 21 anbringen. ×4...
- Seite 10 Zusammenbau Auf dem Trichter das umkreiste Stück vom Gebläse hinweg nach oben zum Trichter hin abbiegen. Zu beachten: Beim zu häufigen Biegen kann es beschädigt werden. Um körperliche Verletzungen und Beschädigung des Grills zu verhindern, sollte jemand helfen, den Grill auf dem Rücken auf ein großes Stück Pappe zu legen, damit es keine Kratzer gibt.
- Seite 11 Zusammenbau Die Schrauben teilweise anbringen, dann die Aussparungen in die Führungskante unten am Trichter unter den Schraubenköpfen schieben. Die Schrauben nicht fest andrehen. Führungskante unten am Trichter Alle fünf Trichterschrauben fest andrehen.
- Seite 12 Zusammenbau Die Schrauben nicht fest anziehen. Die Schrauben nicht fest anziehen.
- Seite 13 Zusammenbau ×6 Die Schrauben nicht fest anziehen. Jetzt alle Schrauben/Muttern für die Beine und das untere Fach voll andrehen. ×5 ×2...
- Seite 14 Zusammenbau Den mitgelieferten Flachschlüssel verwenden, um die Laufrollen zu befestigen. Für den Anbau der Räder das untere Fach durch ein Stück Styropor anheben. ×1 Den Grill aufrecht stellen und beide Laufrollen fest verriegeln. Zu beachten: Dafür sorgen, dass die Schrauben/Muttern an den Beinen und am unteren Fach festgedreht sind.
- Seite 15 Zusammenbau ×4 ×4 Lasche durch den Schlitz Großes Loch zur Vorderseite des Grills...
- Seite 16 Zusammenbau Die Trichter- und Gebläsekabel wie gezeigt am Grillkörper verbinden. Das mitgelieferte Twistband verwenden, um die verbundenen Kabel am Boden des Körpers zu bündeln.
-
Seite 17: Vordere Ansicht
Zusammenbau Die oberen Hitzeschild-Schrauben abnehmen. Den unteren Hitzeschild UNTER den oberen Hitzeschild schieben. Wieder anbringen, nachdem die unteren Schrauben (B) angebracht worden sind. Der äußere Flansch passt HINTER den Rand der Trichteröffnung. VORDERE ANSICHT Die unteren Hitzeschild- Schrauben abnehmen. Den unteren Hitzeschild UNTER den oberen Hitzeschild schieben. - Seite 18 Zusammenbau...
- Seite 19 Zusammenbau GROSS KLEIN...
- Seite 20 Zusammenbau Den linken Griffhalter mit der Aussparung zum Deckel hin anbringen, die Griffstange mit der Aussparung und dem rechten Griffhalter an der Griffstange anbringen, um den Deckel zu sichern. Die Sechskantmutter und die Beilegscheibe vom Temperaturmesser abnehmen, dann wie gezeigt erneut anbringen.
- Seite 21 Zusammenbau Die Schraubenköpfe unten am Wärmeverteiler (11) in die Verteilerstütze stecken. Die Schrauben unter dem Verteiler festziehen. Die Antenne befestigen, indem sie hinten am Paneel angeschraubt wird, Dann den Oberteil der Antenne wie gezeigt drehen.
- Seite 22 Zusammenbau Die oberen Schrauben (A) halb in die Seitenwand des Grills einschrauben. Die Ablage über die Schraubenköpfe legen, die unteren Schrauben (A) hinzufügen und dann festziehen. ×4...
- Seite 23 Zusammenbau...
- Seite 24 Zusammenbau Stromkabel Die drei Kabel von innerhalb des Grills am digitalen Bedienfeld anschließen. Beachten, dass die Stifte des (eingekreisten) Steckers verschiedene Größen aufweisen, wobei der größere negativ und der kleinere positiv geladen ist. Darauf achten, dass die Größe der Stifte mit der Größe der Schlitze übereinstimmt, wenn der Stecker eingeführt wird. Dabei sollte nicht zu viel Kraft erforderlich sein.
-
Seite 25: Einbrennen
Betriebsanleitungen DER ZUSAMMENBAU IST FERTIG. JETZT BEGINNT DER SPASS! EINBRENNEN Vor Erstbenutzung sollten Sie den Grill von Rückständen wie Chemikalien und Ölen befreien, die auf den Herstellungsvorgang zurückzuführen sind. Das wird durch Einbrennen ermöglicht. DEN GRILL VOR ERSTBENUTZUNG EINBRENNEN! 1. Den Trichter ca. ein Viertel bis halbvoll mit Holzkohle füllen. 2. -
Seite 26: Rauch/Geschmack Hinzufügen
Betriebsanleitungen Nachladen Wenn es erforderlich ist, den Trichter während des Kochens neu aufzufüllen, die nachstehenden für sicheres Nachladen befolgen. • Keine Holzkohle nachfüllen, wenn der Grill heißer ist als 120° C . • Das Gebläse stellt sich ab, wenn Sie den Trichterdeckel oder die Aschentür öffnen. Das reduziert den Kamineffekt, der entsteht, wenn diese Türen geöffnet werden. -
Seite 27: Bluetooth + Wlan
BLUETOOTH + WLAN Verbindung zwischen Grill und Smartgerät 1. Die Masterbuilt-App von Apple App Store oder Google Play Store auf Ihr(e) Smartgerät(e) herunterladen. Für weitere Informationen gehen Sie auf masterbuilt.com/pages/app-device-requirements. 2. Nach dem Herunterladen die Masterbuilt-App öffnen und die Anleitungen für Verbindung zwischen Grill und Smartgerät(en) befolgen. -
Seite 28: Riegel-Justierung
Betriebsanleitungen RIEGEL-JUSTIERUNG Der Trichterdeckel und die Türriegel können Riegel festziehen Riegel lockern Justierung erfordern, um eine sachgemäße Abdichtung zu gewährleisten und übermäßige Rauchentwicklung zu verhindern. Die Riegel leicht lockern, wenn sie zum Schließen übermäßigen Druck erfordern. Muttern Muttern Muttern Muttern Leicht festziehen, wenn übermäßige lockern festziehen... - Seite 29 Sicherung ausgelöst Prüfen, ob Sicherung ausgelöst wurde, und zurücksetzen. Störung des Controllers Kundendienst anrufen https://www.masterbuilt.com/pages/support Gebläse nicht auf ON Temperatur im Gehäuse hat den Einstellungswert erreicht Das Gebläse stellt ab, sobald der eingestellte Wert erreicht ist; danach startet es wieder. Es stellt sich weiterhin automatisch ein und erhält die eingestellte Temperatur.
-
Seite 30: Masterbuilt - 2 Jahre Garantie / Gewährleistung
Artikel von einem unbefugten Fachhändler oder Wiederverkäufer erwirbt, dann betrifft dies fast immer Produkte ohne Gewährleistung des Herstellers, gleichgültig, welche Angaben vom Händler abgegeben werden. Dies gilt nicht nur für Masterbuilt, sondern gilt grundsätzlich für viele Unternehmen und Produkte. GEWÄHRLEISTUNGSFRIST: Die Gewährleistung beginnt, wenn ein ursprünglicher Käufer und Besitzer ein Produkt von einem autorisierten Fachhändler erworben hat und dieser Kauf vorschriftsmäßig bei Masterbuilt... - Seite 32 Keine Sorge! Wir kümmern uns um Sie. Kundendienst masterbuilt.com/contact-us masterbuilt.com/warranty masterbuilt.com/collections/parts @masterbuilt masterbuilt.com...
