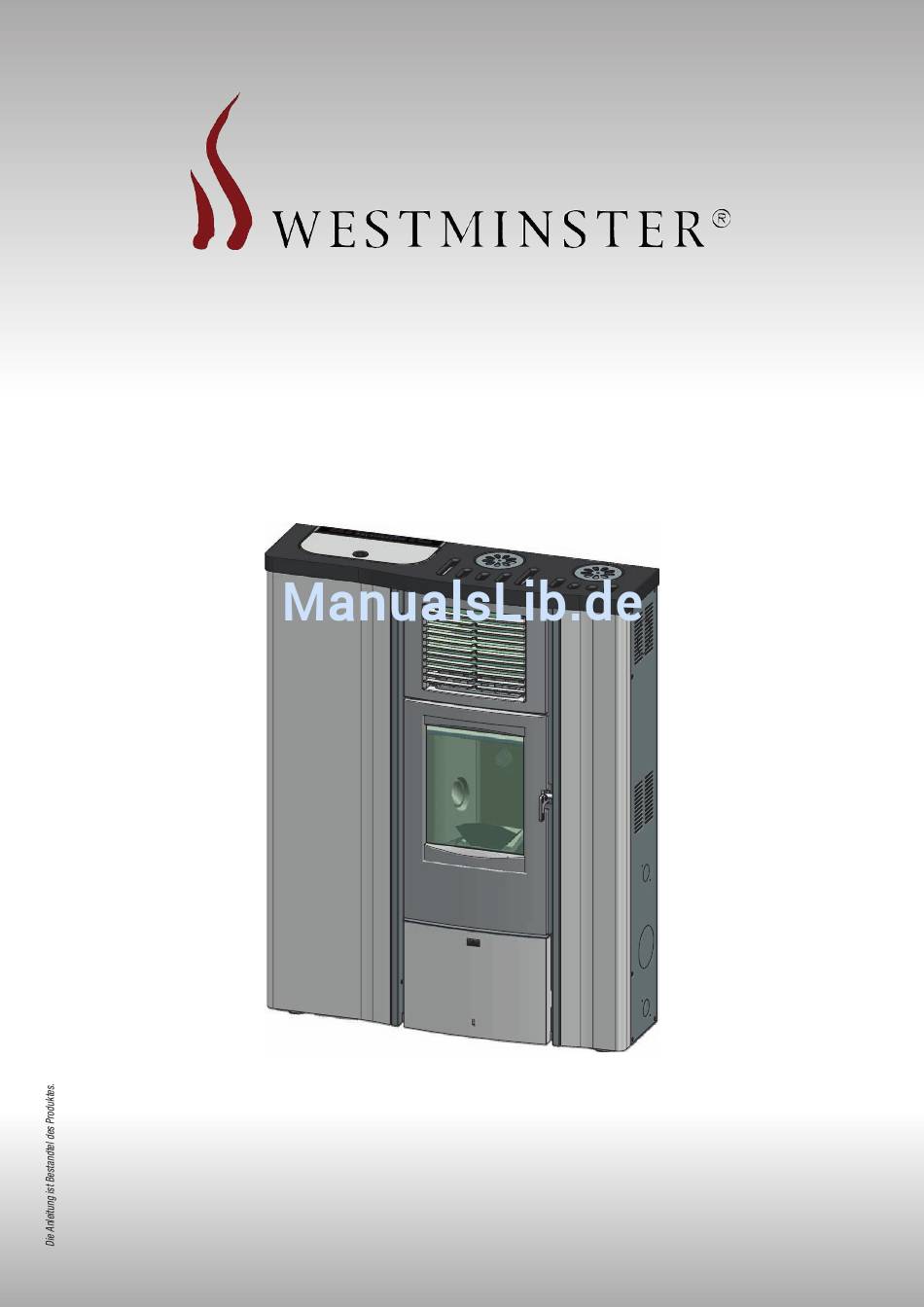

- Seite 1 Pelletofen PO 90 AUFBAU-UND BEDIENUNGSANLEITUNG...
-
Seite 2: Wichtige Hinweise
Liebe Kundin, lieber Kunde, wir gratulieren Ihnen zur Wahl eines unserer Produkte, welches das Ergebnis langjähriger technologischer Erfahrung und kontinuierlicher Forschung ist. Ein Produkt, das in Bezug auf Sicherheit, Zuverlässigkeit und Leistung den höchsten Ansprüchen genügt. In dieser Aufbauanleitung finden Sie alle nützlichen Informationen und Tipps, die für die Sicherheit und Effizienz Ihres Produktes erforderlich sind. DT2010001-01 WICHTIGE HINWEISE DT2010208-07... -
Seite 3: Inhaltsverzeichnis
INHALT DT2010187-00 Kap. Titel TECHNISCHE EIGENSCHAFTEN UND DATEN Eigenschaften Zubehör Technische Daten Kenndaten des Produkts Abmessungen Brennstoff Pelletbeschickung ANSCHLUSS AN DAS ABGAS-/RAUCHGASSYSTEM MINDESTSICHERHEITSABSTÄNDE WICHTIGE HINWEISE VOR DER INSTALLATION AUFBAU Elektrische Anschlüsse und Steuerungen Installation des Raumthermostates Entfernung der Verkleidung Abgas-Anschluß BETRIEB Bedienfeld Spracheinstellung... -
Seite 4: Technische Eigenschaften Und Daten
1.0 TECHNISCHE EIGENSCHAFTEN UND DATEN DT2012490-00 DT2012472-00 1.1 EIGENSCHAFTEN Verkleidung: ......handgefertigte Keramik Abdechplatte und lackiertes Stahlblech Korpus: ........hochwertig verschweißtes Stahlblech Brennkammer: ......Gusseisen Feuertopf: .......Gusseisen Feuerraumtüre: .......Gusseisen und bis zu 750°C temperaturbeständigem Keramikglas Türgriff: ........nickellegierter Stahl Funktionsregulierung: .....digitale Schalttafel und Fernbedienung (otional) Zeitschaltuhr: ......serienmäßig mit Tages-, Wochen- und Wochenendprogramm (in zwei Zeitzyklen/Tag einstellbar) Leistungsregelung: ....vierstufig von 1 bis 4 Aschekasten: ......herausnehmbar... -
Seite 5: Technische Daten
DT2012473-02 1.3 TECHNISCHE DATEN PO 90 Maßeinheit Volllast Teillast Wärmeleistung Brennstoffverbrauch kg/h Wirkungsgrad 85,2 83,8 CO-Gehalt bei 13 % O % / (mg/Nm 0,020 / (250,0) 0,020 / (250,0) Staub bez. auf 13% O mg/Nm 25,0 Staub bez. auf 0% O... -
Seite 6: Kenndaten Des Produkts
DT2011541-00 1.4 KENNDATEN DES ProDUKTS Jedes Produkt wird von einem Typenschild , das über das Modell und Abb. 1 die Leistungen des Geräts Auskunft gibt. Das Typenschild befindet sich auf der rückseitigen Verkleidung des Ofens PRODUKTNAME KENNNUMMER Bitte teilen Sie beim Anfordern von technischen Kundeneinriffen und Ersatzteilen diese Daten bitte dem jeweiligen Händler oder dem technischen Kundendienstzentrum mit. -
Seite 7: Brennstoff
DT2012041-00 1.6 brENNSToFF Die Pelletöfen sind konzipiert für eine saubere und äußerst effiziente Wie erkennt man „gute“ Holzpellets? Verbrennung von normgerechten Holzpellets mit einem Durchmesser Bedingt durch die Aufbereitung des Rohmaterials und die Verpressung von 6 – 6,5 mm. Aber selbst bei der Verwendung von genormten der Masse können sich Unterschiede in der Qualität von Holzpellets Holzpellets kann es zu Unterschieden bei der Verbrennung, der bilden. -
Seite 8: Pelletbeschickung
DT2010730-01 1.7 PELLETbESCHICKUNG • Um den Tank mit Pellets zu füllen, empfiehlt es sich, den Beutel an Abb. 3 Abb. 4 einem Zipfel aufzuschneiden und seinen Inhalt in den Tank zu leeren. Auf diese Art und Weise vermeiden Sie beim Befüllen des Tanks, dass die Pellets über das Gerät verstreut werden. -
Seite 9: Anschluss An Das Abgas-/Rauchgassystem
2.0 ANSCHLUSS AN DAS AbGAS-/rAUCHGASSYSTEm DT2010211-01 Der Schornstein ist nach EN 13384-1 oder 13384-2 zu berechnen und Abb. 6 bei Mehrfachbelegung gemäß DIN 18160, 12.1 ff auszuführen. Eine feuchteunempfindliche (FU) Abgasanlage ist nicht zwingend erforderlich, wenn mittels der im Gerät vorhandenen Nebenluftphase, Ø... -
Seite 10: Mindestsicherheitsabstände
3.0 mINDESTSICHErHEITSAbSTÄNDE DT2011553-03 Beim Aufbaus des Ofens sind die folgenden Mindestsicherheitsabstände Abb. 7 zu brennbaren oder temperaturempfindlichen Materialien und Bauteilen Rückwand zu berücksichtigen. Im Falle eines hitzeempfindlichen Bodens muss eine isolierende, nicht brennbare Schutzschicht verwendet werden, z.B.: Stahlblech, Marmor, Fließen, usw. OFEN Die Mindestabstände des Ofens, die eingehalten werden müssen, sind (siehe Tabelle "TECHNISCHE DATEN"):... -
Seite 11: Wichtige Hinweise Vor Der Installation
4.0 WICHTIGE HINWEISE Vor DEr INSTALLATIoN DT2011688-00 Um Unfälle und Schäden am Produkt zu vermeiden, bitte folgende Abb. 10 Hinweise beachten: - Auspacken und Installation muss von mindestens zwei Personen durchgeführt werden. - Jeder Arbeitsschritt muss mit geeigneten Hilfsmitteln entsprechend den gültigen Sicherheitsrichtlinien durchgeführt werden. -
Seite 12: Elektrische Anschlüsse Und Steuerungen
DT2011601-01 5.1 ELEKTrISCHE ANSCHLüSSE UND STEUErUNGEN Stromkabel (6) Abb. 13 Abb. 14 • Das Gerät wird mit einem Stromkabel geliefert, das an eine Steckdose mit 230 V 50 Hz angeschlossen werden muss. Der Anschluss an der Rückseite des Ofens wird in Abb. 14 dargestellt. •... -
Seite 13: Entfernung Der Verkleidung
DT2012489-00 5.3 ENTFErNUNG DEr VErKLEIDUNG Bei Eingriffen innerhalb der Verkleidung sind die Seitenverkleidungen Abb. 18 wie folgt zu entfernen: - Entfernen Sie den oberen Rost (A) durch Abschrauben der 4 Befestigungsschrauben (B). (Abb. 18) DT2033702-00 - Entfernen Sie die 2 Schrauben (C), die untere Frontblende (D) halten Abb. -
Seite 14: Abgas-Anschluß
DT2012482-00 5.4 AbGAS-ANSCHLUSS Das Produkt ist auf der rechten Seite mit einer Rauchabzugsöffnung Abb. 22 versehen. Es ist dennoch möglich, wie seitlich abgebildet, zwischen verschiedenen Abzugsöffnungen zu wählen: 1 Rauchabzug rückseitig rechts; 2 Rauchabzug seitlich rechts; 3 Rauchabzug oben rechts; 4 Rauchabzug oben mittig (*);... - Seite 15 - Den ausbrechbaren Stanzteil (C) am rückseitigen Paneel entfernen Abb. 26 und dabei darauf achten, es nicht zu verformen (Abb. 26). DT2033710-00 - Drehen Sie das „T“-förmige Rauchabzugsrohr um 90° und führen Sie Abb. 27 es mit der freien Öffnung in die am rückseitigen Paneel vorhandene Öffnung.
- Seite 16 - Entfernen Sie den ausbrechbaren Stanzteil (B) im unteren Bereich der Abb. 31 seitlichen Abdeckung, ohne diese zu zerkratzen oder zu verformen (Abb. 31). - Bringen Sie die mitgelieferte Randdichtung (C) am Rand der Öffnung an und schneiden Sie die eventuell überstehende Länge ab. Blockieren Sie die Dichtung mit einigen Tropfen hitzefestem Silikon.
- Seite 17 - Entfernen Sie die Schraube auf dem Stopfen, der das „T“-förmige Abb. 35 Rohr verschließt. Schließen Sie die Öffnung auf der rechten Seitenverkleidung mit dem Stopfen (E) durch sein Befestigen mit der mitgelieferten Schraube (F) (Abb. 35). DT2033712-00 - Bringen Sie die Abschlussebene aus Keramik wieder in ihre Position Abb.
-
Seite 18: Betrieb
6.0 bETrIEb DT2012475-00 • Den Pelletofen nicht als Kochgerät benutzen • Im Aufstellraum ist während des Betriebs für eine ausreichende Luftzufuhr zu sorgen (Siehe Abschnitt 1.3 auf S. 5). • Alle Dichtungen im Abgassystem müssen hermetisch mit hitzebeständigem (250°C), einwandfreiem Silikon (nicht zementiert) versiegelt werden. •... -
Seite 19: Spracheinstellung
DT2011651-01 6.2 SPrACHEINSTELLUNG Mit dieser Funktion kann auf dem Display eine Sprache je nach Land, in dem der Ofen montiert wird, eingestellt werden. Beschreibung der Leistung Displayanzeige Die Taste 6 einige Sekunden lang drücken. Auf dem Display erscheint die Schrift "SELEZIONE LINGUA". SELEZIONA LINGUA Mit der Taste SET bestätigen. -
Seite 20: Programmierung
DT2011652-01 6.4 ProGrAmmIErUNG Wenn die Taste 6 mindestens 5 Sekunden lang gedrückt wird, öffnet sich die Programmierung des Ofens. Durch wiederholtes Drücken der Tasten 5 oder 6 können Sie im Hauptmenü auf dem Display scrollen. Wenn die Taste 4 einmal gedrückt wird, kommen Sie zurück zum vorherigen Menü. Nach Auswahl der zu programmierenden Funktion, diese mit der Taste SET bestätigen und mit der Einstellung im Untermenü... -
Seite 21: Zeitschaltuhr
DT2011653-01 6.5 ZEITSCHALTUHr Die Funktion der Zeitschaltuhr ermöglicht es dem Bediener, den Ofen zu programmieren, damit dieser autonom sich ein- und ausschaltet, ohne das ein manueller Eingriff des Bedieners nötig ist. Diese Zeitschaltuhr ermöglicht es, die Tages-, Wochen- und Wochenend-Programme mit maximal 2 separaten Funktionszyklen in zwei Zeitabschnitten zu machen. - Seite 22 Beschreibung der Leistung Displayanzeige Es ist möglich, die Stoppuhrzeit nicht einzustellen, indem das Feld auf OFF gestellt ENDE TA wird. OFF erscheint am Ende des 24-Stundenzyklus, indem Sie die Uhrzeit mit den ZYKLUS 1 Tasten 1 und / oder 2 durchlaufen. Mit der Taste SET bestätigen. Die Tasten 1 und / oder 2 drücken, um die gewünschte Leistung während des ersten LEISTUNGS 1 Funktionszyklus einzustellen.
- Seite 23 Beschreibung der Leistung Displayanzeige Die Tasten 1 und / oder 2 drücken, um die gewünschte Raumtemperatur während des 25° ABREGEL- ersten Funktionszyklus einzustellen. TEMP 1 Mit der Taste SET die Temperatur bestätigen. Automatisch kommen Sie zur Programmierung des zweiten Funktionszyklus. Wenn Sie mit der Programmierung des zweiten Zyklus fortfahren möchten, folgen Sie der 17:20 START WO...
-
Seite 24: Menü Parameter
DT2011676-01 6.6 mENü PArAmETEr Im Parametermenü kann der Nutzer nur mit dem Menü DATEN SPEICHER navigieren, wie in der Tabelle unten aufgeführt: Andere Felder dienen nur dem Kundendienst. DATEN SPEICHER DT2011679-00 Beschreibung der Leistung Displayanzeige Die Taste 6 einige Sekunden lang drücken. Das Menü durchlaufen, bis auf dem Display die Tasten 5 und / oder 6 und die Schrift PARAMETER erscheint. -
Seite 25: Display Im Ruhezustand
DT2012615-00 6.8 DISPLAY Im rUHEZUSTAND Die Funktion DISPLAY RUHEZUSTAND dient zur Einstellung zum Ausschalten des Displays, wenn die Tastatur mehr als 1 Minute nicht bedient wurde. Beschreibung der Leistung Displayanzeige Die Taste 6 einige Sekunden lang drücken. Mit den Tasten s und / oder 5 das Menü DISPLAY RUHEZUSTAND DISPLAY RUHEZUSTAND auswählen. -
Seite 26: Funktion
ENERGY SAVING (Energiesparmodus) DT2012616-00 Beschreibung der Leistung Displayanzeige Auswahl des Menüs ENERGY SAVING (Energiesparmodus) Wenn die Taste 6 einige Sekunden lang gedrückt wird, haben Sie Zutritt zum Hauptmenü. ENERGY SAVING Mit den Tasten 5 oder 6 ENERGY SAVING (Energiesparmodus) auswählen und die Taste 3 zur Bestätigung drücken. -
Seite 27: Erstes Einschalten
DT2010082-06 6.11 ErSTES EINSCHALTEN • Vor dem Einschalten des Ofens, immer kontrollieren, dass der Brenntopf richtig in seinem Sitz positioniert ist und nach links gedrückt wird. • Während dem ersten Einschalten entstehen Gerüche durch das Verdampfen der in der Fabrik verwendeten Lacke und Öle. In dieser Phase den Montageraum gut lüften, um somit zu verhindern, dass die Dämpfe in dem Raum bleiben, da diese giftig für Personen und Tiere sein könnten. -
Seite 28: Einschalten Und Normale Funktion
DT2011659-00 6.12 EINSCHALTEN UND NormALE FUNKTIoN Bevor Sie den Ofen einschalten, sich vergewissern, dass der Stromstecker eingesteckt und die Feuerraumtür gut geschlossen ist. Der Pellettank muss voll sein und muss die ausreichende Menge für die Funktion in dem gewünschten Zeitraum haben. Bei einem neuen Ofen oder immer wenn die Pellets komplett aufgebraucht sind, müssen Sie vor dem nächsten Einschalten den Pellettank auffüllen und die Funktion SCHNECKE FUELLEN betätigen. - Seite 29 FEHLZÜNDUNG DT2012619-01 Beschreibung der Leistung Displayanzeige Wenn während der Startphase auf dem Display die Schrift FEHL-ZUENDUNG E9 erscheint, bedeutet das, dass der Abgasfühler keine Temperaturerhöhung feststellen konnte. Das deutet darauf hin, dass der Brennvorgang nicht gestartet wurde. Am Ofen wird daher ein Alarm ausgelöst. Im DATEN SPEICHER im Menü...
- Seite 30 SCHNECKE FÜLLEN DT2012620-00 Beschreibung der Leistung Displayanzeige - Das Menü "SCHNECKE FUELLEN" im "PARAMETER" öffnen (siehe Abschnitt "PROGRAMMIERUNG"). SCHNECKE FUELLEN - Die Taste 3 drücken. - Nach drei Minuten füllt sich die Förderschnecke, wenn sich im Tank Pellets befinden. - Den Brenntopf ausleeren. FUELLUNG - Den Ofen erneut mit Hilfe der Taste 4 einschalten.
-
Seite 31: Abkuhlung
EXT. THERMOSTAT DT2012621-02 Beschreibung der Leistung Displayanzeige Die Funktion des Ofens kann über ein Ext. Thermostat geregelt werden (normalerweise offen), das an die elektronische Platine angeschlossen ist. Zum Anschließen des Thermostats, siehe Abschnitt "MONTAGE DES EXT. THERMOSTATS". Wenn das Ext.-Thermostat auf STOP eingestellt ist, kann der Modus ENERGY SAVING (Energiesparmodus) nicht eingestellt werden und umgekehrt. - Seite 32 ABSCHALTUNG DT2012622-00 Beschreibung der Leistung Displayanzeige Die Taste 4 einige Sekunden drücken. ABSCHALTUNG Das Laden der Pellets wird unterbrochen, während der Lüfter und der Rauchabzug weiterhin funktionieren, bis der Ofen komplett abgekühlt ist. Der Ofen schaltet sich aus. KUEHL- PHASE Falls der Ofen während der Phase START PHASE I oder START PHASE II ausgeschaltet wird, siehe Tabelle "TOPF LEEREN".
-
Seite 33: Sicherheitsvorrichtungen
NOT-AUS DT2040098-00 Beschreibung der Leistung Displayanzeige Im Falle einer Störung der Zündkerze, können Sie manuell den Ofen starten. Gehen Sie dazu wie folgt vor: - Schütten Sie ein paar Pellets in den Brenntopf; - Zünden Sie das Feuer mit Hilfe eines Anzünders (kein Flüssiganzünder); - Schließen Sie die Tür;... - Seite 34 UNTERDRUCK IN DER RAUCHKAMMER DT2012624-00 Beschreibung der Leistung Displayanzeige Der Druckwächter ist an die Abgasleitung angeschlossen und hat die Aufgabe den internen Unterdruck in der Leitung zu verhindern. Somit wird der komplett sichere Gebrauch der Anlage gewährleistet. Der Druckwächter aktiviert sich, wenn in den Abgasleitung die Bedingungen zur richtigen Funktion abweichen (schlechte Montage, Hindernisse oder Verstopfungen im Rohr, nachlässige Wartung, schlechte Wetterbedingungen, wie zum Beispiel stetiger Wind, usw.).
- Seite 35 RAUCHTEMPERATUR-FÜHLER DT2012626-00 Beschreibung der Leistung Displayanzeige Der Rauchgasfühler ist an die elektronische Platine angeschlossen und hält konstant die Betriebstemperatur und ermöglicht somit den komplett sicheren Gebrauch des Ofens. Wenn die Temperatur den definierten Sicherheitsgrenzwert übersteigt, unterbricht die elektronische Platine der Förderschnecke und verhindert somit den Transports von Pellets in den Brenntopf und leitet das Ausschalten des Ofens ein.
- Seite 36 PLÖTZLICHER STOPP DT2012655-00 Beschreibung der Leistung Displayanzeige - Auf dem Display erscheint E7. Das bedeutet, dass während der Betriebsphase die Rauchtemperatur unter die Mindestbetriebstemperatur gesunken ist. - Der Alarmton ertönt. VORGANG: - Den Ofen ausschalten. Dazu die Taste 4 einige Sekunden drücken. - Der akustische Alarm unterbricht.
-
Seite 37: Geräte-Status
DT2012629-00 6.14 GErÄTE-STATUS Mit dieser Funktion wird der Ofenzustand in den verschiedenen Betriebsbedingungen angezeigt. Beschreibung der Leistung Displayanzeige Die Taste 6 einige Sekunden lang drücken. Das Menü durchlaufen, bis auf dem Display die Tasten 5 und / oder 6 und die Schrift GERAETE STATUS GERAETE STATUS erscheint. -
Seite 38: Befeuchter (Optional)
DT2011671-00 6.17 bEFEUCHTEr (oPTIoNAL) Der Ofen ist unter der oberen Abschlussebene aus Keramik mit einem Abb. 39 Fach für den Befeuchter (Optional) ausgestattet: Nach dem Anbringen der Keramikverkleidung ist es möglich, den Befeuchter mit Wasser zu füllen. Achten Sie beim Füllen des Befeuchters darauf, dass das Wasser nie die mit MAX gekennzeichnete Grenze überschreitet, da ansonsten die Elektrik des Produkts Schaden erleiden könnte. -
Seite 39: Wartung
7.0 WArTUNG DT2012478-00 Im Rahmen der gültigen Sicherheitsbestimmungen für elektrische Geräte müssen Sie sich bei jeder Wartungs- oder Instandhaltungstätigkeit, bei der ein Zugang hinter die Verkleidung oder in den Abgassammler erforderlich ist, an den technischen Kundendienst oder an Fachpersonal wenden. Wartungs- und Instandhaltungstätigkeiten sind zwecks eines einwandfreien und wirksamen Heizbetriebes als verpflichtend zu betrachten. -
Seite 40: Reinigung Des Brennraums
DT2012479-00 7.3 rEINIGUNG DES brENNrAUmS Die Brennkammer ist wöchentlich zu reinigen. Hierzu folgendermaßen Abb. 43 vorgehen: - Das Umlenkblech des Brenntopfs entfernen und den Brenntopf aus seiner Aufnahme nehmen. - Das obere Umlenkblech an der mittleren Halterung herausnehmen. Heben Sie es an, damit es sich aus den seitlichen und hinteren Umlenkblechen löst, es sodann nach unten führen und aus der Brennkammer nehmen. -
Seite 41: Reinigung Der Abgaszüge
DT23012486-00 7.5 rEINIGUNG DEr AbGASZüGE Solange Sie nicht über ausreichende Erfahrung in Bezug auf die Abb. 48 Betriebsbedingungen des Ofens verfügen wird empfohlen, diese Reinigungsarbeit mindestens einmal monatlich durchzuführen. Reinigen Sie die Kanäle mit einer Sondenbürste. Wenden Sie sich, zumindest am Anfang, an einen Fachmann. In den Umbauvarianten 1, 3, 4 des Rauchrohrabgang (siehe Kapitel “ABGAS-ANSCHLUSS”) nach Öffnung der Stopfen (A) (B) auf der rechten Seitenabdeckung hat man Zugriff auf das „T“-förmige Rohrteil. -
Seite 42: Reinigung Der Sichtscheibe (Täglich)
DT2010062-04 7.9 rEINIGUNG DEr SICHTSCHEIbE (TÄGLICH) Die Reinigung der Scheibe muss in kaltem Zustand, mit Reinigungsmitteln auf Ammoniak-Basis und nicht mit ätzenden Lösungsmitteln erfolgen. Während der Anheizphase ist es möglich, dass sich auf der Scheibe Teer ablagert, der bei optimalem Heizbetrieb verbrennt. Wenn sich der Teer zu lange ansammelt, wird es immer schwieriger, diesen zu entfernen. -
Seite 43: Ausserbetriebsetzung Des Ofens
DT2011801-00 7.13 AUSSErbETrIEbSETZUNG DES oFENS Am Ende der Heizperiode führen Sie bitte folgende Arbeiten durch: - Entfernen Sie sämtliche Pellets aus dem Pellettank und der Förderschnecke. - Reinigen Sie den Brenntopf, die Halterung und den Aschekasten gründlich. - Reinigen Sie das Umlenkblech bzw. die Umlenkbleche in der Brennkammer mit einer Stahlbürste und beschichten Sie sie mit der Sprühlackdose, auf Anfrage geliefert, um sie vor Oxydation und somit Rostbildung zu schützen. -
Seite 44: Hauptsächliche Störungen
8.0 HAUPTSÄCHLICHE STörUNGEN (In grau die Vorgänge für den Nutzer) DT2012630-00 Einige oben aufgeführte Störungen können mit Hilfe der Gebrauchsanleitung gelöst werden. Alle Vorgänge dürfen nur am kalten Ofen und ohne Stromversorgung durchgeführt werden (den Stecker vorher ziehen). Zum Lösen von Störungen und für Reparaturen müssen Sie manchmal an Komponenten in der Verkleidung oder in der Brennkammer arbeiten. - Seite 45 Problem Ursache Lösung Tank leer. Siehe Abschnitt “PELLETS LADEN”. Fehlende Reinigung des Brenntopfes. Siehe Abschnitt "TOPF-REINIGUNG". Betriebstemperatur nicht erreicht. Siehe Abschnitt "TOPF-REINIGUNG". PLÖTZLICHER STOPP Die elektronische Platine austauschen (nur Original- Defekte elektronische Platine. Ersatzteile verwenden). Siehe Abschnitt “PELLETS LADEN”. Tank leer. Fehlende Reinigung des Brenntopfes.
- Seite 46 Problem Ursache Lösung richtigen Anschluss Raumtemperatursonde kontrollieren (siehe Abschnitt "ELEKTRISCHE ANSCHLÜSSE Fühler gelöst. UND STEUERVORRICHTUNGEN"). 00 E10 P4 Die Raumtemperatursonde austauschen (nur Original- FÜHLER RAUMTEMPERATUR Defekter Fühler Ersatzteile verwenden). Die elektronische Platine austauschen (nur Original- Defekte elektronische Platine. Ersatzteile verwenden). Encoder gelöst.
-
Seite 47: Zitierte Normen
ZITIERTE NORMEN DT2010209-05 DIN 18160 ..........Hausschornsteine - Anforderungen, Planung und Ausführung DIN 51731 ..........Prüfung fester Brennstoffe - Preßlinge aus naturbelassenem Holz - Anforderungen und Prüfung DIN EN 14785 ........Feuerstätten für feste Brenstoffe - Pelletöfen - Anforderungen, Prüfung und Kennzeichnung ÖNORM M7135 ........Österreichische Norm – Pellet und Briketts CEI EN 60335-1 ........Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. -
Seite 48: Schaltplan
SCHALTPLAN DT1090001-00 1 2 3 (5X20 4AL250V) N. PEL. N. H2O N. AMB. TERM. -TC1+ (80°C) H07030760 / DT2001504 – 02... - Seite 49 Pos. Bestandteilangabe Pos. Bestandteilangabe Display Elektrische Zündung Raumluftgebläse Stromzufuhr mit Sicherung (5X20 4AH250V) Förderschnecke Abgastemperaturfühler Abgasventilator Raumthermostat Kondensator Externer Raumthermostat N.O. (normal offen) (optional) Druckwächter N.O. (normal offen) Serielle Schnittstelle DB9 Unterdruckanschluss Hauptsteuerung Thermostat N.C. (normal geschlossen) Feinsicherung Receiver-Fernbedienung (optional) Flachkabel N°...
-
Seite 50: Wartungsformular
WARTUNGSFORMULAR PELLETÖFEN FAMILIENNAME NAME PRODUKT STRASSE N° ID-NUMMER GARANTIE N° EINKAUFSDATUM STADT/ORT TELEFON BERICHT N° BERICHT N° FEINEINSTELLUNG DES OFENS KUNDENDIENST/WARTUNG EINWEISUNG DES KUNDEN REPARATUR DATUM NÄCHSTE WARTUNG DATUM NÄCHSTE WARTUNG STEMPEL UND UNTERSCHRIFT STEMPEL UND UNTERSCHRIFT PARAMETEREINSTELLUNG: P16 : P17 : P18 : P19 :... - Seite 52 hier die Seriennummer (Alu-Label in der Verpackung) einkleben Seriennummer Produktes. Bei Anforderung technischen Kundendienstes ist diese immer anzugeben. Änderungen die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken, behalten wir uns vor. Für Druchfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.
