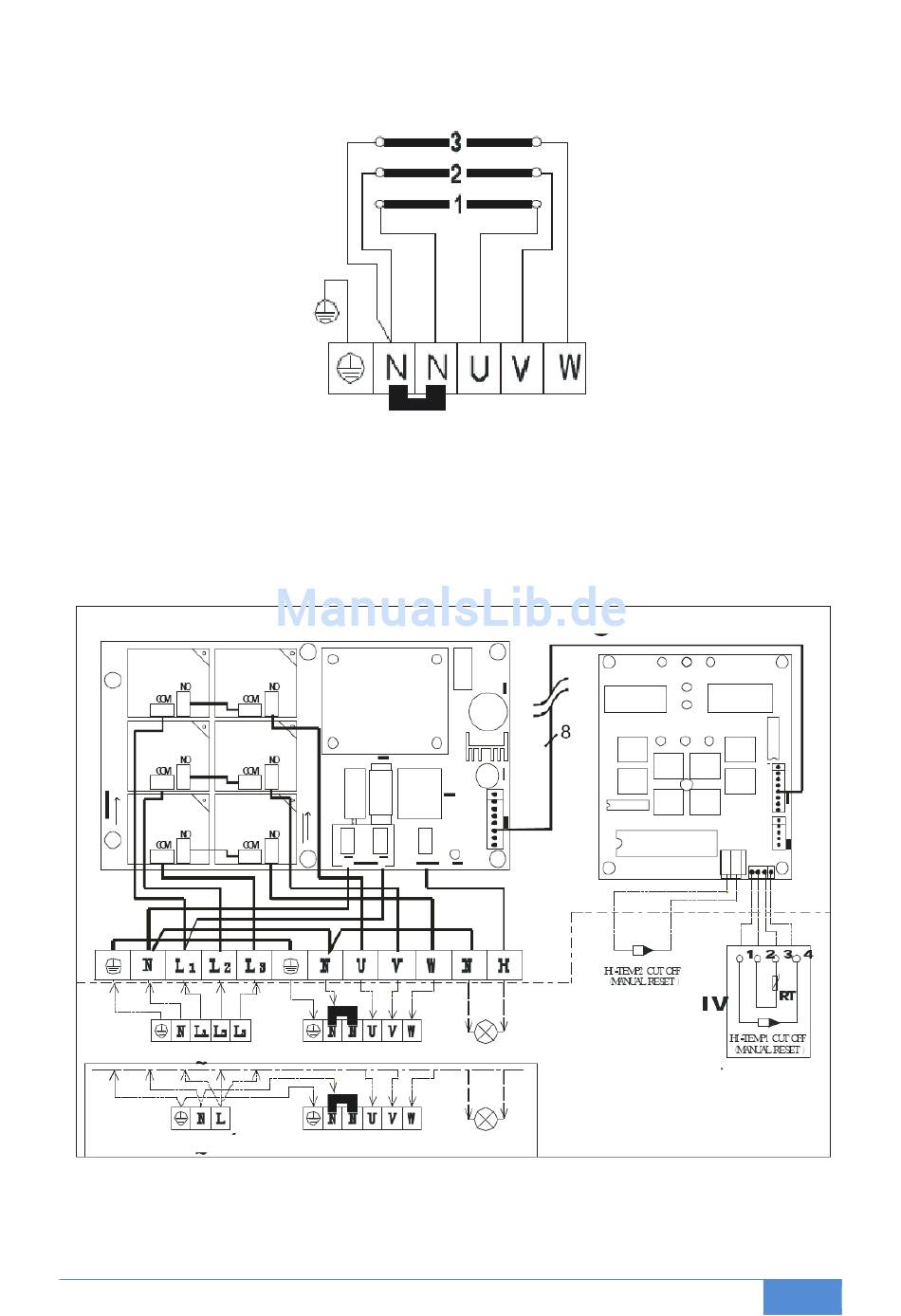

Anschluss-Diagramm Saunaofen:
Anschluss-Diagramm Steuerung
I
400 V 3 N 50 /60 Hz.
I
230 V 1 N 50 /60 Hz.
Abbildung 2: Aschluss-Diagram Steuerung
FinTec Sauna- und Wellnesstechnik GmbH | Bedienungsanleitung Saunaofen | © 2011
Abbildung 1: Anschluss-Diagramm
4,5 kW Saunaofen bis 9,0 kW Saunaofen
Saunasteuerung Anschlussdiagramm
II
III
II
III
I
Strom
II
II
Saunaofen
III
Saunalampe
IV
Temperaturfühler
6
