Montage-Steuerung:
1. Die Steuerung sollte außen an der Saunakabine angebracht werden. Es empfiehlt sich dabei
eine Befestigungshöhe von 1200 bis 1500 mm. Zunächst drehen Sie dazu eine
Befestigungsschraube in das Holz, wobei Sie die Schraube ca. 3 mm abstehen lassen. Hängen
Sie nun die Steuerung auf und nehmen Sie die fordere Plastikverkleidung ab. Die nun offene
Steuerung befestigen Sie nun mit weiteren zwei Schrauben an der Kabinenwand. Nutzen Sie
dazu die im Gehäuse eingearbeiteten Löcher.
2. Als nächstes entfernen Sie bitte die Abdeckungen der Kabeldurchführungen.
3. Verbinden Sie nun die Stromkabel nach den Abbildungen 8 und 9.
4. Schließen Sie die Abdeckung wieder und sichern Sie diese durch Eindrehen der Schraube an
der Unterseite des Gehäuses
Montage-Temperatursensor:
1. Der Temperatursensor sollte in einer Höhe von ca. 1500 bis 1800 mm in der Saunakabine
angebracht werden.
2. Öffnen Sie zunächst das Gehäuse des Temperatursensors, indem Sie die Seitenwände des
Gehäuses etwas weiden und die Platine aus dem Gehäuse nehmen.
3. Nun können Sie den Temperatursensor, mit Hilfe von zwei Schrauben befestigen. Nutzen Sie
dazu die beiden Löcher, welche in die Platine eingearbeitet wurden. Sie dazu Abbildung 7.
Anschließend stecken Sie die Plastikabdeckung wieder auf die Platine

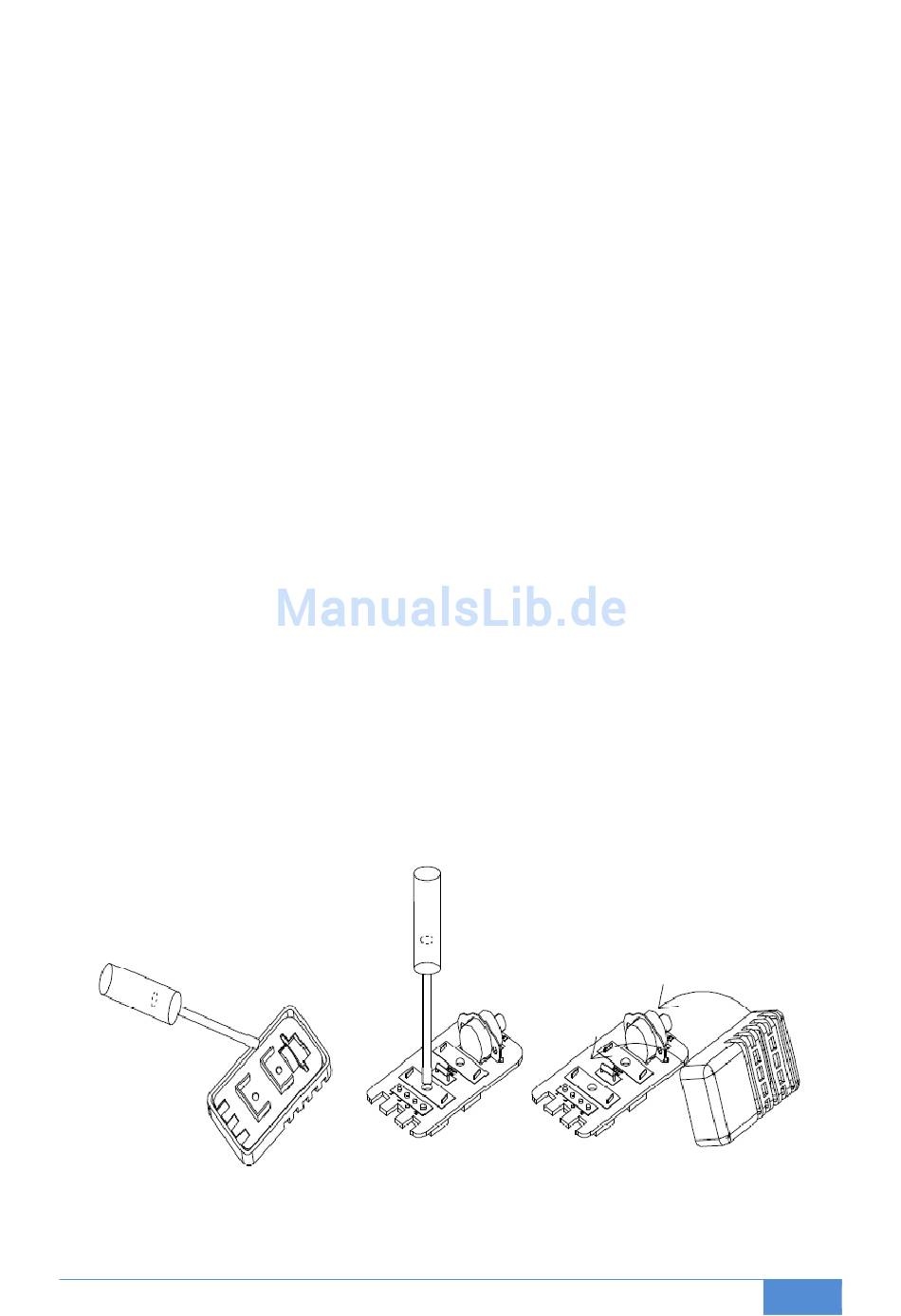

Abbildung 7. Befestigung des Temperaturfühlers
FinTec Sauna- und Wellnesstechnik GmbH | Bedienungsanleitung Saunaofen | © 2011
14
