INFORMATIONEN ZUR INSTALLATION
Waschbecken Empfehlungen
Mittels einer speziellen Testmethode haben Dyson Ingenieure
eine Vielzahl von Waschbecken auf ihre Kompatibilität mit
dem Dyson Airblade Tap Händetrockner getestet.
Um die empfohlenen Waschbecken anzusehen,
besuchen Sie unsere Website:
DE: www.dyson.de/docs
AT: www.dyson.at/docs
Waschbecken aus Keramik oder gebürstetem Stahl sind ideal.
Waschbecken mit hoch glänzenden Oberflächen – wie z. B.
poliertes Chrom – werden nicht empfohlen.
Abb. 1
Minimum 350 mm
350mm minimum
350mm minimum
Abb. 3
Minimum 385 mm
385mm minimum

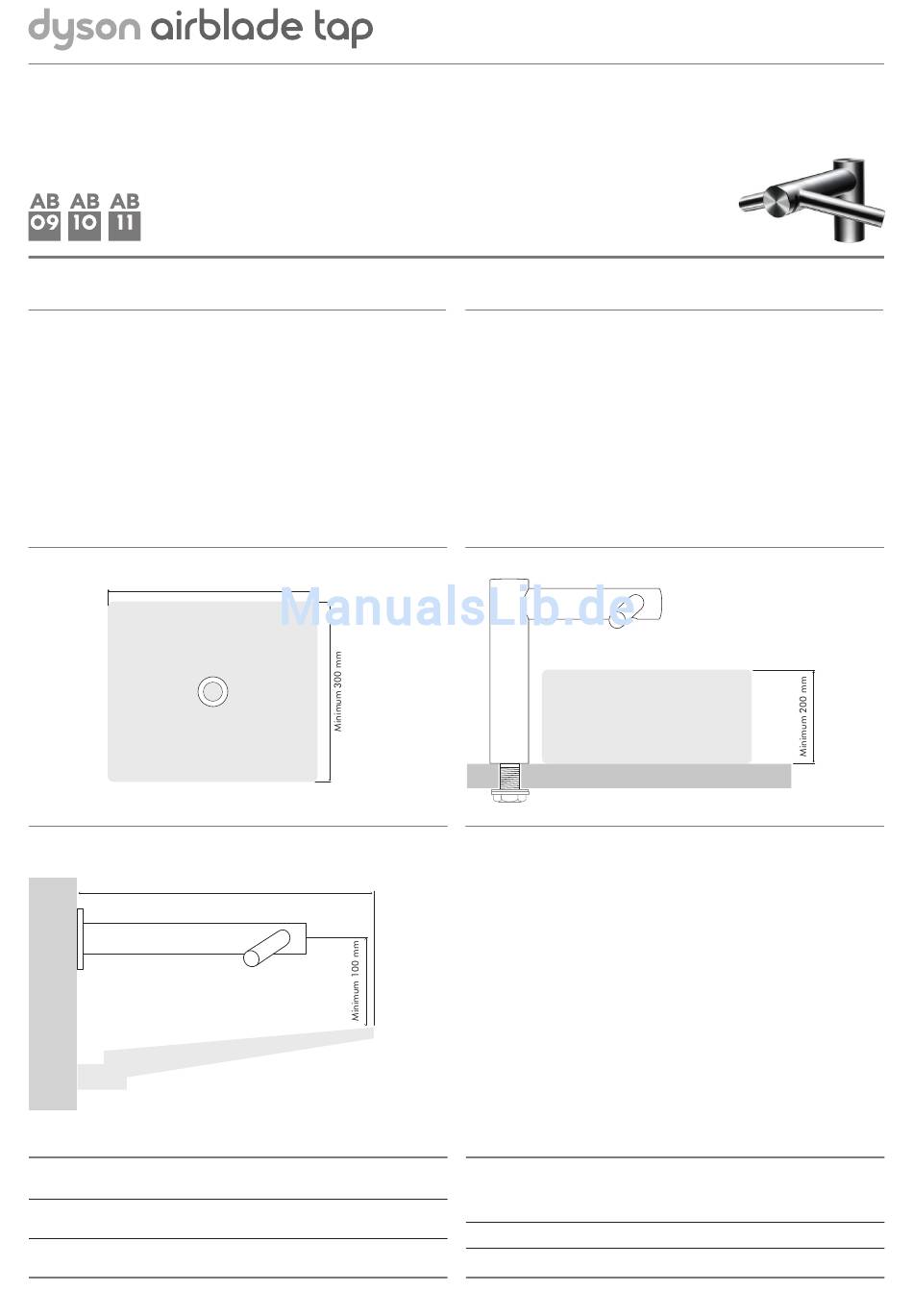

Abmessungen des Waschbeckens
auf internen Dyson Messungen, sofern nicht anders aufgeführt)
Abb. 1 Waschbeckenbreite - Minimum 350 mm,
Von vorderer zu hinterer Kante des Waschbeckens - Minimum 300 mm.
Abb. 2 Tiefe innerhalb des Waschbeckens (nur AB10) - Maximum 200 mm
(gemäß extern. Messung des Beckens/Waschbecken auf einem Sockel).
(Alle hier aufgeführten Maße beruhen

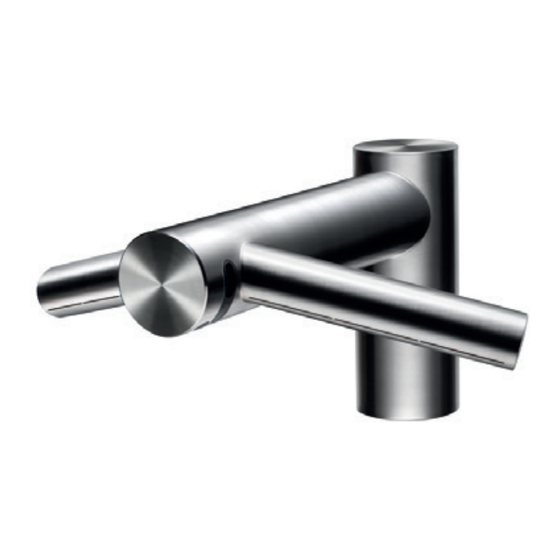

Montage des Tap
Der Armaturhals (gemessen am Außendurchmesser) soll
15-40 mm von der Außenkante des Waschbeckens montiert
werden. Der Abstand zwischen Armatur und der seitlich
angrenzenden Wand sollte mindestens 290 mm betragen.
Wenn mehrere Dyson Airblade Tap Händetrockner
nebeneinander installiert werden, sollte der Abstand zwischen
den einzelnen Armaturen mindestens 580 mm betragen.
Auf diese Weise ist sichergestellt, dass ausreichend Platz für
die einzelnen Nutzer am Waschbecken (Schulter an Schulter)
vorhanden ist.
Abb. 2
385mm minimum
Abb. 3 Abstand zwischen Mittelpunkt der Armatur und Waschbeckenoberfläche
(Nur AB11) - Minimum 100 mm. Vordere Kante des Waschbeckens zur Wand
(alle Arten von Waschbecken - Auf Sockel, eingelassen, unter der Tischplatte
montiert) - Minimum 385 mm.
Tiefe innerhalb des Waschbeckens (für alle Tap Modelle) - Minimum 100 mm.
385mm minimum
