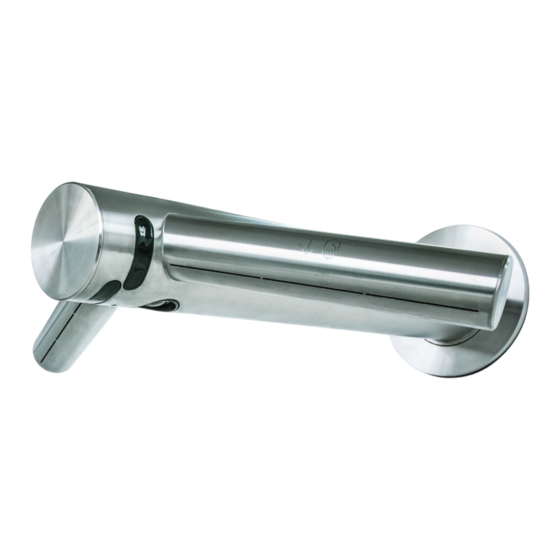

Inhaltszusammenfassung für Dyson AB09

  • Seite 2 „In Waschräumen mit herkömmlichen Wasserhähnen müssen Sie sich zum Händetrocknen in einen separaten Bereich begeben. Fast immer tropft dabei Wasser auf den Fußboden. Daher haben wir einen Wasserhahn mit unserer Händetrockner-Technologie entwickelt.“ James Dyson Erfinder...
  • Seite 3 Inhalt...

  • Seite 5: Funktionsweise

    Dyson Airblade™ Technologie in einer Armatur Kombiniert man eine Armatur mit der Airblade™ Technologie, können die Hände am Waschbecken in nur 12 Sekunden getrocknet werden. Somit ist kein separater Bereich zum Händetrocknen mehr erforderlich – wodurch Wasser auf dem Boden vermieden wird.
  • Seite 6 Nur der Dyson Airblade Tap Händetrockner bietet all diese Vorteile: Kein Wasser auf dem Fußboden. Geringere Betriebskosten. Hygienisch. Besser für die Umwelt. Der schnellste Händetrockner direkt am Waschbecken. Platzsparend. 5 Jahre Garantie. €...
  • Seite 8 Einsatz in Hygieneschleusen...
  • Seite 9 Sicher für den Einsatz in hygienesensiblen Bereichen. Wird bereits eingesetzt... in Reinräumen im Lebensmittelsektor in Krankenhäusern in öffentlichen Bereichen...
  • Seite 11 Nur der Dyson Airblade Tap Händetrockner bietet all diese Vorteile. Der kurze Armaturhals eignet sich für die Montage auf gängigen Waschbecken.* Der lange Armaturhals eignet sich für Aufsatzwaschbecken. Individuelle Beratung wird empfohlen.* Geeignet für die Wandmontage. Für dieses Modell ist ein Unterputzeinbau notwendig.*...
  • Seite 12 Darauf ist vor der Installation zu achten: Richtiges Waschbecken Um einwandfreies Funktionieren der Dyson Airblade Taps zu garantieren, beachten Sie bitte die Waschbeckenempfehlung. (Siehe Seite 19, Abschnitt: „Waschbeckenempfehlung“) Umgebung Installation nur in Innenräumen. Trockene Umgebung. Installationsort getestet bis 2000 m.
  • Seite 13 Ein Absperrventil wird zur einfachen Installation/für einfache Wartung benötigt. Stromversorgung AB09/AB10 – Es wird Platz unterhalb des Waschbeckens benötigt, um den Motorblock waagerecht oder senkrecht an die Wand zu montieren (H x B x T: 266 mm x 142 mm x 189 mm).

  • Seite 14: Reinigungshinweis

    Darauf ist vor der Installation zu achten: Nutzungsanweisung Um die erste Nutzung des Dyson Airblade Tap zu erleichtern, stellt Dyson gerne Hinweisschilder mit Nutzungsanweisung zur Verfügung. Reinigungshinweis Um die hygienische Funktion des Produkts beizubehalten, bedarf es einer regelmäßigen Reinigung. Bitte beachten Sie hierfür die entsprechenden Reinigungshinweise. Diese sollten dem Reinigungspersonal zur Verfügung gestellt werden.
  • Seite 16 Installation herunterzuladen. www.dyson.de/docs www.dyson.at/docs www.dyson.ch/de-docs Abmessungen der Armatur AB09 Höhe 159 mm Breite 297 mm Tiefe 286 mm Abmessungen des Motorblocks AB09 Höhe 266 mm Breite 142 mm Tiefe 189 mm Abstand (Minimum) 100 mm Abstand zum Boden Der Motorblock muss vertikal oder horizontal...
  • Seite 17 Installationshinweise AB10 Besuchen Sie unsere Website, um technische Datenblätter, Waschbeckenempfehlungen und Informationen zur Installation herunterzuladen. www.dyson.de/docs www.dyson.at/docs www.dyson.ch/de-docs Abmessungen der Armatur AB10 Höhe 309 mm Breite 297 mm Tiefe 286 mm Abmessungen des Motorblocks AB10 Höhe 266 mm Breite 142 mm Tiefe 189 mm Abstand (Minimum) 100 mm Abstand zum Boden.
  • Seite 18 Installationshinweise AB11 Besuchen Sie unsere Website, um technische Datenblätter, Waschbeckenempfehlungen und Informationen zur Installation herunterzuladen. www.dyson.de/docs www.dyson.at/docs www.dyson.ch/de-docs Abmessungen der Armatur AB11 Länge 312 mm Breite 297 mm Abmessungen des Motorblocks AB11 Höhe 266 mm Breite 142 mm Tiefe 189 mm...
  • Seite 19 Abb. 2 Tiefe innerhalb des Waschbeckens (nur AB10) - Maximum Abb. 3 Abstand zwischen Mittelpunkt der Armatur und beruhen auf internen Dyson Messungen, sofern nicht anders 200 mm (gemäß extern. Messung des Beckens/Waschbecken auf Waschbeckenoberfläche (nur AB11) – Minimum zwischen aufgeführt) Abb.
  • Seite 20 Der Seifenspender sollte mindestens 60 mm vom einer reflektierenden Oberfläche (wie z.B. dem Abfluss, Um dem Nutzer das bestmögliche Erlebnis zu bieten, empfiehlt Dyson den Einsatz von Gelseife. Wasserhahn entfernt sein. So kann der Nutzer ihn Abb. 4). Der Infrarotsensorbereich für die Luftaktivierung verläuft erreichen, ohne die seitlichen Arme zu berühren.
  • Seite 21 Informationen zur Installation Gefälle und Form des Waschbeckens Wasserablauf Das Wasser und der Hochgeschwindigkeitsluftstrom liegen Das Gefälle innerhalb des Waschbeckens sowie die nah beieinander. Daher kann es passieren, dass geringe generelle Form des Waschbeckens sollten ebenfalls Mengen Wasser und Seife außerhalb des Waschbeckens bedacht werden.
  • Seite 22 Informationen zur Installation Angaben zum Platz unterhalb des Waschbeckens Es wird empfohlen, die folgenden Angaben zu beachten, um zu gewährleisten, dass unterhalb des Waschbeckens ausreichend Platz für die Installation und Servicearbeiten vorhanden ist (Abb. 10). Abb. 8 Abb. 9 Abb. 10 Abb.
  • Seite 23 Installation des AB11 Empfohlen werden Abflüsse mit einer möglichst großen 100 mm Mindestabstand von der Unterseite Der Dyson Airblade Tap Händetrockner AB11 ist so konzipiert, dass sich der Motor hinter der Ständerwand Öffnung werden empfohlen. Gitterförmige oder des Motorblocks zum Boden/zur Wand. Der in einem Metallgehäuse befindet (Metallgehäuse...
  • Seite 24 Gerät beiliegt. Diese Montageanleitung finden Sie auch auf unserer Website oder kontaktieren Sie uns für eine individuelle Beratung. www.dyson.de/docs www.dyson.at/docs www.dyson.ch/de-docs Abb. 13 Abb. 14 Abb. 15 Abb. 14 Montage der Gipskartonplatte. Abb. 15 Montage des Dyson Airblade Tap Händetrockners.
  • Seite 25 Informationen zur Installation Regelung der Wassertemperatur Falls Sie lediglich einen Kaltwasserzulauf anschließen Falls Sie einen Warm- und Kaltwasserzulauf möchten und Warmwasser benötigen, müssen Sie anschließen möchten, müssen Sie einen einen druckfesten Durchlauferhitzer zwischenschalten Thermostatmischer zwischenschalten (Abb. 17, nicht im Lieferumfang enthalten) (Abb.
  • Seite 28 Weitere Dyson Airblade™Geräte Der hygienischste Händetrockner ist nun 35% leiser. • Mit der „Quiet Mark“-Zertifizierung ausgezeichnet. • Der HEPA-Filter entfernt 99,95 % aller Partikel in Bakteriengröße. • Getestet und zertifiziert von NSF. • 12 Sekunden Trocknungszeit. • Nur 31 € Betriebskosten pro Jahr.
  • Seite 29 Die Dyson Airblade™Range Der schnellste und hygienischste Händetrockner. • 10 Sekunden Trocknungszeit. • Der HEPA-Filter entfernt 99,95 % aller Partikel in Bakteriengröße. • Getestet und zertifiziert von NSF. • Von HACCP International für den Einsatz in der Lebensmittelbranche zugelassen. •...
  • Seite 30 „Auch andere Designer haben versucht, LEDs zu kühlen. Doch das ist noch nicht genug. Das riesige Potenzial dieser Technologie bleibt unausgeschöpft. Wir waren uns sicher, dass es eine bessere Lösung geben musste.“ Jake Dyson...
  • Seite 31 Dyson Leuchten haben alle diese Vorteile: Energieeffizient Leistungsstarke Beleuchtung Die LEDs haben nur einen Bruchteil Pendelleuchten verfügen über eine des Energiebedarfs herkömmlicher Heatpipe Technologie zum Kühlen Halogenlampen. der Hochleistungs-LEDs. Entblendung Garantie Licht genau dort, wo es benötigt 2 Jahre Garantie auf CSYS™ und wird –...
  • Seite 33 CSYS™ Arbeitsplatzleuchten Eigenschaften aller CSYS™ Arbeitsplatzleuchten • Standards für Bürobeleuchtung werden übertroffen. • Leistungsstarke Beleuchtung (648 lx). • Nachhaltige LED-Helligkeit: leuchtet bis zu 144.000 Stunden. • Energieeffizient. • Licht genau dort, wo Sie es brauchen. • Berührungsempfindliches Dimmen. • Konischer Reflektor reduziert den Blendeffekt. •...
  • Seite 34 Pendelleuchte für indirekte Beleuchtung Eigenschaften des Cu-Beam™ Up-Light • Standards für Bürobeleuchtung werden übertroffen. • Leistungsstarke Beleuchtung (643 lx). • Individuell konzipierte Linse für Licht genau dort, wo es benötigt wird. • Nachhaltige LED-Helligkeit: leuchtet bis zu 180.000 Stunden. • Energieeffizient.
  • Seite 35 Pendelleuchte für direkte Beleuchtung Eigenschaften des Cu-Beam™ Down-Light • Standards für Bürobeleuchtung werden übertroffen. • Leistungsstarke Beleuchtung (643 lx). • Individuell konzipierte Linse für Licht genau dort, wo es benötigt wird. • Nachhaltige LED-Helligkeit: leuchtet bis zu 180.000 Stunden. • Energieeffizient.
  • Seite 37 Raumklima Dyson bietet ein umfangreiches Portfolio von Geräten zur Optimierung des Raumklimas – alle Produkte basieren auf der Air Multiplier Technologie, die die Luft leise, dabei effizient und ganz ohne Rotorflügel im Raum verteilt. Verfügbar sind Ventilatoren, Heizlüfter, Luftbefeuchter mit UVC-Reinigungstechnologie sowie hocheffiziente Luftreiniger mit einer...
  • Seite 39 Intelligente Temperaturregulierung für Glanz Intelligent Leistungsstark Der Glasperlen-Temperatursensor Der V9 Digital Motor sitzt misst die Ausgangstemperatur im Handgriff und sorgt für 20 Mal pro Sekunde und leitet angenehme Balance. Der Motor ist kleiner und leichter als die Informationen direkt an den Mikroprozessor weiter.
  • Seite 40 Deutschland Architektenkontakt: Frau Anke Noack Telefon: 0160 937 134 50 E-Mail: architekten@dyson.com Kostenlose Hotline: Telefon: 0800 31 31 31 9 E-Mail: business@dyson.de Website: www.dyson.de Österreich Architektenkontakt: Herr Attila Weinzettl Telefon: +43 1280 73 50 14 E-Mail: attila.weinzettl@dyson.com Telefon: 0800 886 673 43 (zum Ortstarif aus ganz Österreich) E-Mail: info-austria@dyson.com...
