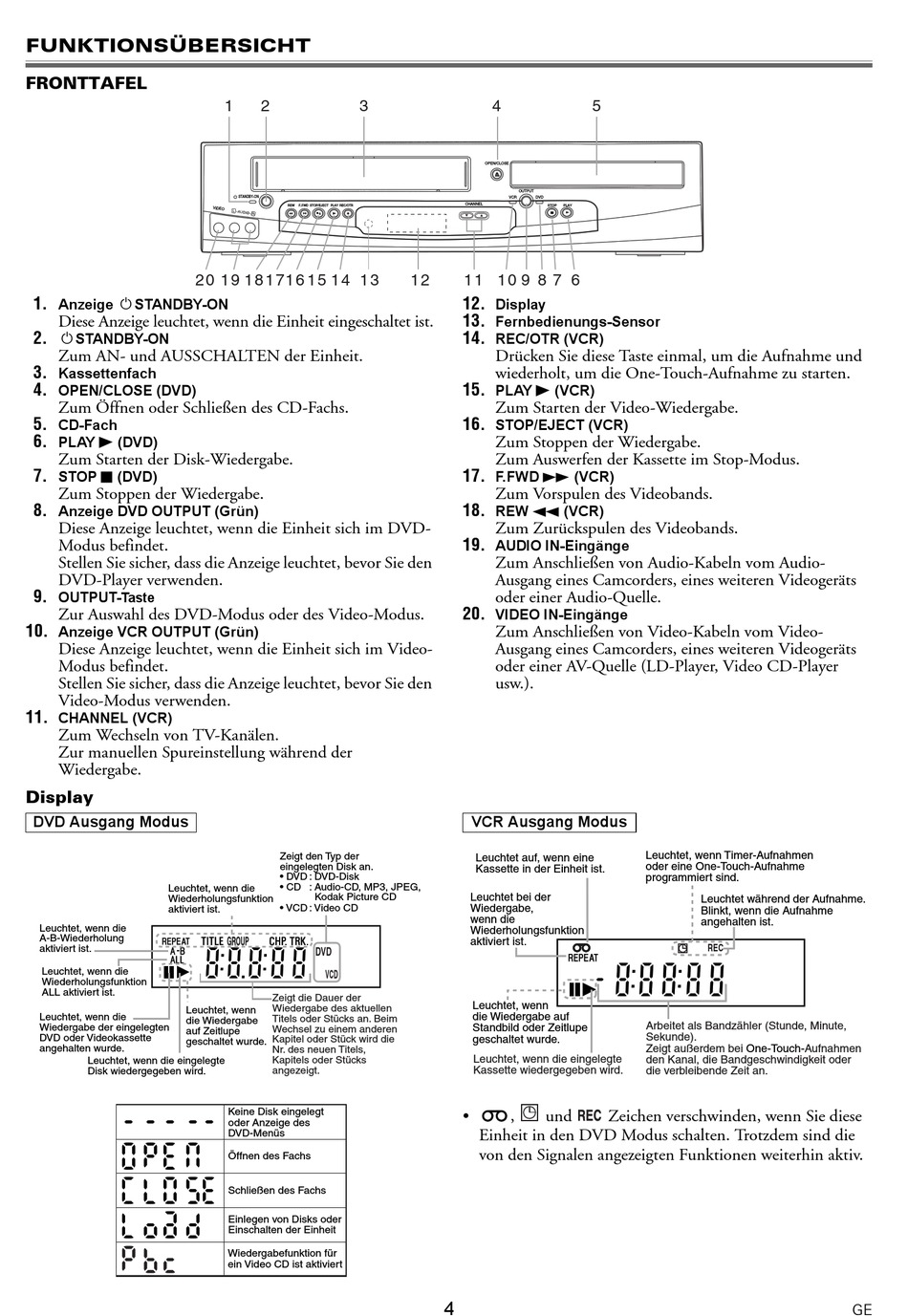

FUNKTIONSÜBERSICHT
FRONTTAFEL
20
1.
Anzeige
STANDBY-ON
y
Diese Anzeige leuchtet, wenn die Einheit eingeschaltet ist.
2. y
STANDBY-ON
Zum AN- und AUSSCHALTEN der Einheit.
3.
Kassettenfach
4.
OPEN/CLOSE (DVD)
Zum Öffnen oder Schließen des CD-Fachs.
5.
CD-Fach
6.
PLAY
(DVD)
B
Zum Starten der Disk-Wiedergabe.
7.
STOP
(DVD)
C
Zum Stoppen der Wiedergabe.
8.
Anzeige DVD OUTPUT (Grün)
Diese Anzeige leuchtet, wenn die Einheit sich im DVD-
Modus befindet.
Stellen Sie sicher, dass die Anzeige leuchtet, bevor Sie den
DVD-Player verwenden.
9.
OUTPUT -Taste
Zur Auswahl des DVD-Modus oder des Video-Modus.
10.
Anzeige VCR OUTPUT (Grün)
Diese Anzeige leuchtet, wenn die Einheit sich im Video-
Modus befindet.
Stellen Sie sicher, dass die Anzeige leuchtet, bevor Sie den
Video-Modus verwenden.
11.
CHANNEL (VCR)
Zum Wechseln von TV-Kanälen.
Zur manuellen Spureinstellung während der
Wiedergabe.
Display
DVD Ausgang Modus
Leuchtet, wenn die
Wiederholungsfunktion
aktiviert ist.
Leuchtet, wenn die
A-B-Wiederholung
aktiviert ist.
Leuchtet, wenn die
Wiederholungsfunktion
ALL aktiviert ist.
Leuchtet, wenn
Leuchtet, wenn die
die Wiedergabe
Wiedergabe der eingelegten
auf Zeitlupe
DVD oder Videokassette
geschaltet wurde.
angehalten wurde.
Leuchtet, wenn die eingelegte
Disk wiedergegeben wird.
1
2
3
STANDBY-ON
REW
F.FWD
STOP/EJECT
PLAY REC/OTR
1 9
18
1 7
1 6
15
1 4
1 3
Zeigt den Typ der
eingelegten Disk an.
• DVD : DVD-Disk
• CD : Audio-CD, MP3, JPEG,
Kodak Picture CD
• VCD : Video CD
DVD
VCD
Zeigt die Dauer der
Wiedergabe des aktuellen
Titels oder Stücks an. Beim
Wechsel zu einem anderen
Kapitel oder Stück wird die
Nr. des neuen Titels,
Kapitels oder Stücks
angezeigt.
Keine Disk eingelegt
oder Anzeige des
DVD-Menüs
Öffnen des Fachs
Schließen des Fachs
Einlegen von Disks oder
Einschalten der Einheit
Wiedergabefunktion für
ein Video CD ist aktiviert
4
OPEN/CLOSE
OUTPUT
VCR
DVD
CHANNEL
STOP
PLAY
12
11
10
9
8
7
6
12.
Display
13.
Fernbedienungs-Sensor
14.
REC/OTR (VCR)
Drücken Sie diese Taste einmal, um die Aufnahme und
wiederholt, um die One-Touch-Aufnahme zu starten.
15.
PLAY
(VCR)
B
Zum Starten der Video-Wiedergabe.
16.
STOP/EJECT (VCR)
Zum Stoppen der Wiedergabe.
Zum Auswerfen der Kassette im Stop-Modus.
17.
F.FWD
(VCR)
g
Zum Vorspulen des Videobands.
18.
REW
(VCR)
h
Zum Zurückspulen des Videobands.
19.
AUDIO IN-Eingänge
Zum Anschließen von Audio-Kabeln vom Audio-
Ausgang eines Camcorders, eines weiteren Videogeräts
oder einer Audio-Quelle.
20.
VIDEO IN-Eingänge
Zum Anschließen von Video-Kabeln vom Video-
Ausgang eines Camcorders, eines weiteren Videogeräts
oder einer AV-Quelle (LD-Player, Video CD-Player
usw.).
VCR Ausgang Modus
Leuchtet auf, wenn eine
Kassette in der Einheit ist.
Leuchtet bei der
Wiedergabe,
wenn die
Wiederholungsfunktion
aktiviert ist.
Leuchtet, wenn
die Wiedergabe auf
Standbild oder Zeitlupe
geschaltet wurde.
Leuchtet, wenn die eingelegte
Kassette wiedergegeben wird.
•
,
und
Einheit in den DVD Modus schalten. Trotzdem sind die
von den Signalen angezeigten Funktionen weiterhin aktiv.
4
5
Leuchtet, wenn Timer-Aufnahmen
oder eine One-Touch-Aufnahme
programmiert sind.
Leuchtet während der Aufnahme.
Blinkt, wenn die Aufnahme
angehalten ist.
REC
Arbeitet als Bandzähler (Stunde, Minute,
Sekunde).
Zeigt außerdem bei One-Touch-Aufnahmen
den Kanal, die Bandgeschwindigkeit oder
die verbleibende Zeit an.
Zeichen verschwinden, wenn Sie diese
GE
