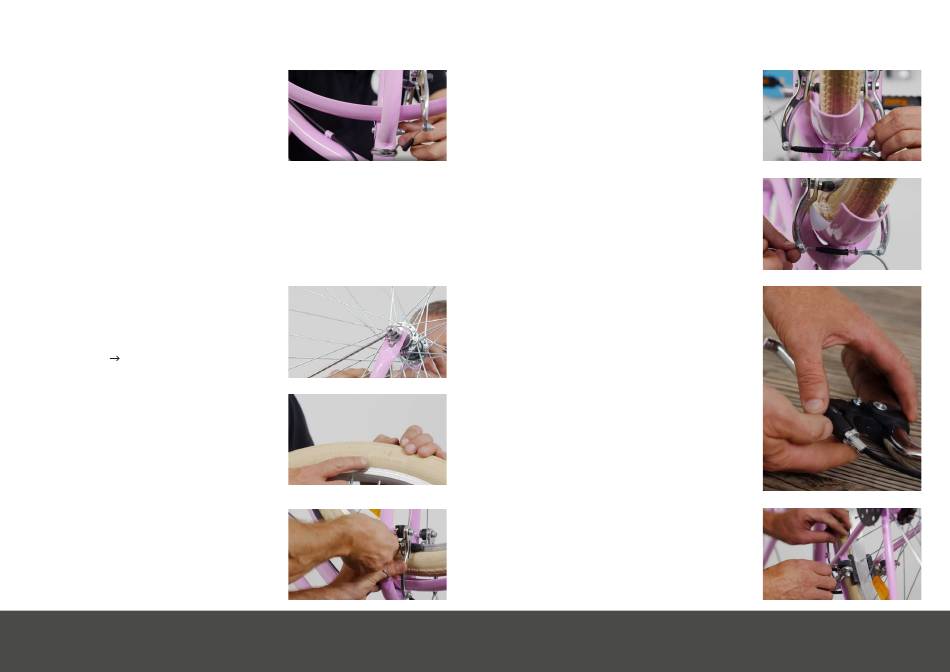

4. MONTAGE
(FORTSETZUNG)
Hinweis:
Bereiten Sie das Schutzblech vorne (3) für die Montage vor, indem Sie
sie Befestigungslasche mithilfe einer Zange ausrichten (Lasche sollte
ca. 90° nach oben zeigen).
Schritt 4
Für diesen Montageschritt empfehlen wir Ihnen, das Rad auf den
Kopf zu stellen. Montieren Sie mithilfe der Schraube M6 x 45 aus dem
Schraubenset (9) das Schutzblech vorne (3). Demontieren
Sie die Mutter, das Distanzstück und die drei Unterlegscheiben.
Fädeln Sie nun eine Unterlegscheibe und das Schutzblech auf die
Schraube und führen diese in das dafür vorgesehene Loch an der
Gabel ein.
Anschließend stecken Sie das Distanzstück und eine Unterlegscheibe
auf und verschrauben dieses mithilfe der Hutmutter. Ziehen Sie diese
mithilfe des Multitools (10) und eines Kreuzschraubendrehers fest.
Schritt 5
Demontieren Sie die Hutmuttern und die zum Fixieren vorinstallierten
Sicherungsscheiben am Vorderrad (2). Beim Einbau des Vorderrades
(2) ist darauf zu achten, dass die Unterlegscheiben auf der Innenseite
und die Sicherungsscheibe auf der Außenseite der Gabel positioniert
werden. Es ist darauf zu achten, dass die Nase der Sicherungsscheibe
im dafür vorgesehenen Loch der Gabel eingreift. Achten Sie auf die
Laufrichtung (Rotation
)!
Anschließend stecken Sie die beiden Streben des vorderen Schutz-
blechs auf die Achse und verschrauben diese mit den beiden Hutmut-
tern. Verwenden Sie hierfür das mitgelieferte Multitool (10).
Schritt 6
Einstellen der Bremsbacken: Hierzu lösen Sie die Innensechskant-
schraube an der Bremsbacke und positionieren diese mittig über den
Felgenrand. Anschließend ziehen Sie die Schraube wieder gewissen-
haft fest (Montageschritt auf beiden Seiten durchführen).
13
Bedienungsanleitung Stand 17.11.2021 - GERMAN - Artikelnummer: PR0028287 & PR0028288
4. MONTAGE
(FORTSETZUNG)
Schritt 7
Hängen Sie den Bowdenzug der Bremse in die dafür vorgesehene
Öffnung ein.
Schritt 8
Stellen Sie nun den Abstand der Bremsbacken zur Felge ein, dieser
sollte ca. 2 – 3 mm betragen. Hierzu lösen Sie die Hutmutter an der
Bremse und spannen den Bowdenzug, bis der Abstand zwischen
Bremsbacke und der Felge ca. 2 – 3 mm beträgt. Ziehen Sie die Hut-
mutter wieder gewissenhaft fest. Die Feineistellung kann über die
beiden goldenen Schrauben links und rechts vorgenommen werden.
Schritt 9
Einstellen der Bremskraft: Lösen Sie die Kontermutter an der Stell-
schraube (lösen nach links/festziehen nach rechts). Anschließend
drehen Sie die Stellschraube nach links, um den Zug zu spannen, nach
rechts, um den Zug zu lösen. Wurde der gewünschte Bremsdruck
erreicht, ziehen Sie die Kontermutter wieder gewissenhaft fest.
Schritt 10
Wiederholen Sie die Schritte 6 bis 9 für die Hinterradbremse.
Bedienungsanleitung Stand 17.11.2021 - GERMAN - Artikelnummer: PR0028287 & PR0028288
