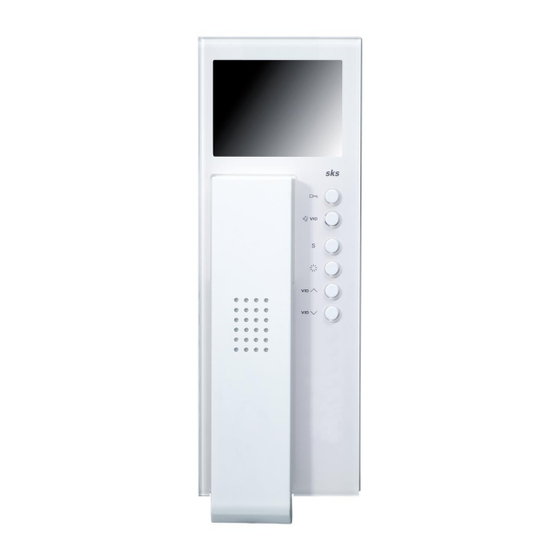

SKS-Kinkel HTV 4600 Installationsanleitung
Verwandte Anleitungen für SKS-Kinkel HTV 4600
Inhaltszusammenfassung für SKS-Kinkel HTV 4600

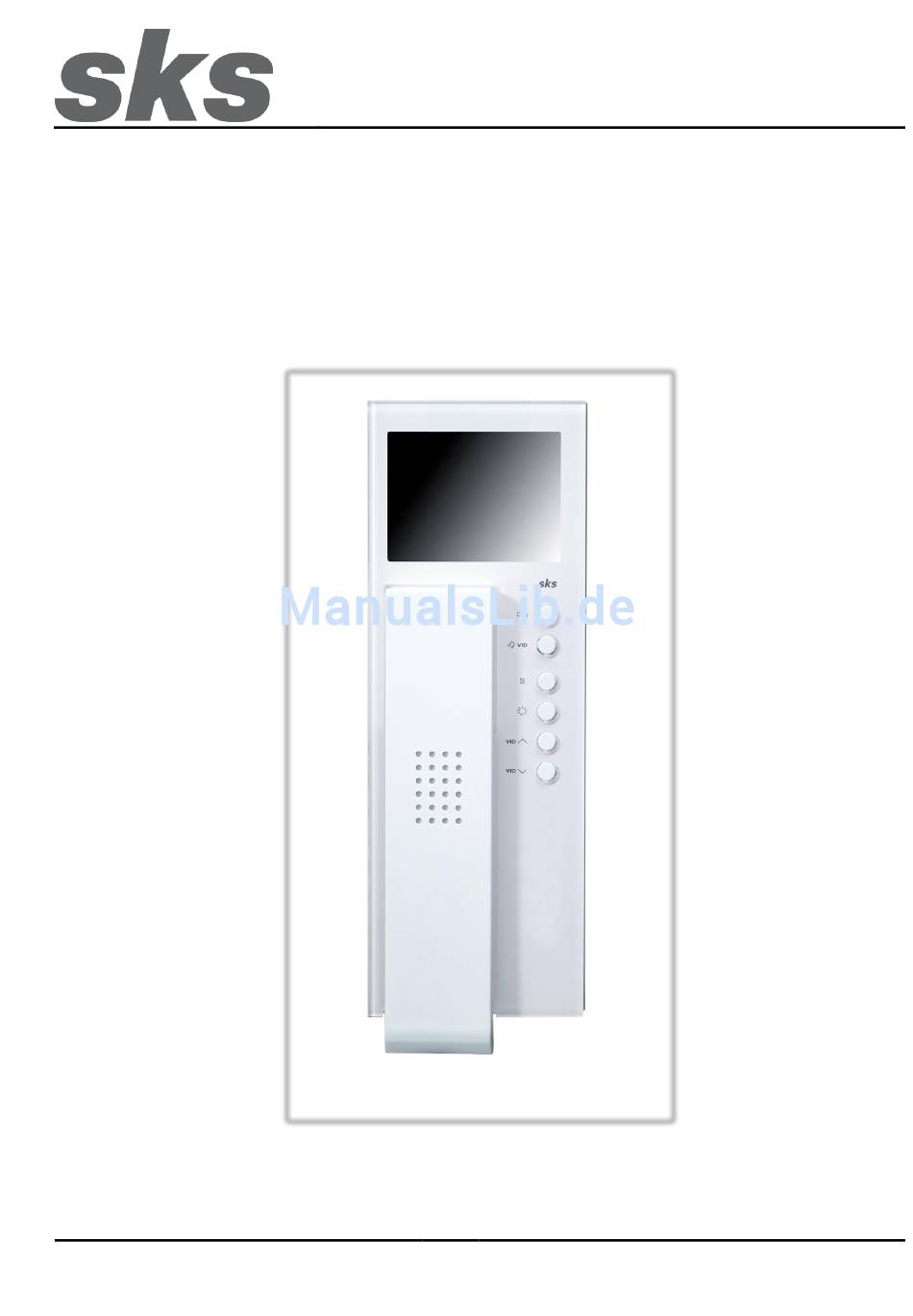

- Seite 1 Installationsanleitung HTV 4600 SKS-Kinkel Elektronik GmbH Version: 2.1 Support-Hotline: +49 (0) 2661-98088-112 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003702...
-
Seite 2: Inhaltsverzeichnis
Internruf ................................11 Sonderfunktion ..............................13 Bild Autostart .............................. 13 Mitsehsperre .............................. 14 Rücksetzen der HTV 4600 ..........................14 Technische Daten ............................. 14 Struktur- und Verdrahtungsplan 2 Draht Video ..................... 15 Struktur- und Verdrahtungsplan 6 Draht Video ..................... 16 Service ................................17 Anhang................................ -
Seite 3: Installation
Nehmen Sie vorsichtig die HTV 4600 Innensprechstelle, wie auf der Zeichnung zu sehen, von dem Geräteträger ab. Ziehen Sie die Unterseite der HTV 4600 Innensprechstelle zu sich hin und heben Sie dann diese nach oben hin ab. Support-Hotline: +49 (0) 2661-98088-112 - 3 - Version: 2.1... -
Seite 4: Montage Auf Unterputzdose Oder Hohlwanddose
Achten Sie bei der Befestigung des Geräteträgers auf das Installationskabel! Schließen Sie die Anschlussklemmen an das zuvor verlegte Kabel an. Die Anschlussklemmen finden Sie auf der Rückseite der HTV 4600 Innensprechstelle. Die konfektionierten Anschlusskabel werden anschließend an der il vetro Video Innensprechstelle angeschlossen. -
Seite 5: Montage Aufputz
Achten Sie bei der Befestigung des Geräteträgers auf das Installationskabel! Schließen Sie die Anschlussklemmen an das zuvor verlegte Kabel an. Die Anschlussklemmen finden Sie auf der Rückseite der HTV 4600 Innensprechstelle. Die konfektionierten Anschlusskabel werden nun an der HTV 4600 Innensprechstelle angeschlossen. -
Seite 6: Demontage Der Sprechstelle
Die HTV 4600 Innensprechstelle wird über die Klemmen a+/b- an den Audioteil des 6-Draht-Video-Bus angeschlossen. Das Videosignal liegt für den 6-Draht-Video-Bus an den Klemmen V+/V-. Mit den Klemmen +22/GND wird die HTV 4600 Innensprechstelle mit 20 - 28 VDC versorgt. An den Klemmen E+/E- kann optional ein Etagentaster (Schließer) angeschlossen werden. -
Seite 7: Programmierung Von Rufadressen
SKS-Kinkel Elektronik GmbH HTV 4600 Programmierung von Rufadressen DIP-Schalter Programmiertaster Nur für Sonderfunktionen Programmierung von nur einer Rufadresse (ein Klingeltaster für eine Sprechstelle) Nach der im Anhang befindlichen SKS-Bus-Rufadressentabelle die gewünschte Rufadresse des Gerätes am DIP- Schalter einstellen. Jede Rufadresse ist fest einem Klingeltaster an der Türstation zugeordnet. Die Rufadressenverteilung ist bei SKS Türstationen in der Türstation oder am Türlautsprecher hinterlegt. -
Seite 8: Bedienung
SKS-Kinkel Elektronik GmbH HTV 4600 Bedienung Die Bedienung der HTV 4600 Innensprechstelle erfolgt ausschließlich über die Tasten unter dem Bildschirm. Mit den Tasten werden Hausrufe angenommen, weitere Funktionen ausgeführt und Einstelllungen vorgenommen. Hinweis Beachten Sie, dass der Zugriff auf das Menü nur möglich ist, wenn nicht mehr als 3 Innensprechstellen gleichzeitig aktiv sind. -
Seite 9: Rufabschaltung Und Rufeinschaltung
Bestätigungston signalisiert, dass der Vorgang erfolgreich ausgeführt wurde. Hinweis Beachten Sie, dass die Funktion, Automatische Türöffnung ohne Rufton, nur mit der Sonderversion der HTV 4600 Innensprechstelle (Artikelnummer 100071 & 100072) möglich ist. Die Funktion, Rufabschaltung, ist mit der Sonderversion nicht möglich. Support-Hotline: +49 (0) 2661-98088-112 - 9 - Version: 2.1... -
Seite 10: Hausrufklingelton Ändern
SKS-Kinkel Elektronik GmbH HTV 4600 Hausrufklingelton ändern Um den Hausrufklingelton zu ändern, betätigen Sie zuerst dauerhaft die Ton-Bild-Taste. Wird nun zusätzlich zu der dauerhaft betätigten Ton-Bild-Taste, innerhalb von 1,5 Sekunden, die Türöffnertaste angetippt ändert sich der Hausrufklingelton. Mit jedem weiteren antippen der Türöffnertaste wird ein anderer Klingelton abgespielt. -
Seite 11: Internruf
SKS-Kinkel Elektronik GmbH HTV 4600 Internruf Es können bis zu 5 Tasten mit Internruf belegt werden, so können Sprechstellen in einem gemeinsamen System miteinander kommunizieren. Berühren Sie die gewünschte Taste bis ein Bestätigungston signalisiert, dass der Internruf ausgeführt wurde. Wie der Intern- oder der Gruppennruf programmiert wird, wird im nächsten Beispiel anhand von 6 Innensprechstellen aufgezeigt. - Seite 12 SKS-Kinkel Elektronik GmbH HTV 4600 Programmieren der Internrufadresse In den nächsten Schritten werden jeder Innensprechstelle Internrufadressen vergeben. Mit dieser Internrufadresse ist es möglich die Innensprechstelle von einer anderen Innensprechstelle zu rufen. Die zu speichernde Rufadresse ist in der Zeichnung Grau abgesetzt.
-
Seite 13: Sonderfunktion
Innensprechstelle zur Innensprechstelle erfolgen. Durch einen Druck auf die entsprechende Internruftaste auf der Vorderseite der Innensprechstelle wird der Internruf gesendet. Sonderfunktion Die Innensprechstelle HTV 4600 unterstützt eine Reihe an Sonderfunktionen. Die Aktivierung und Deaktivierung der Sonderfunktionen wird in den nachfolgenden Punkten behandelt. Bild Autostart In der Standardkonfiguration wird, beim anklingeln der Innensprechstelle, das Videobild immer angezeigt. -
Seite 14: Mitsehsperre
In der Standardkonfiguration ist die Mitsehsperre automatisch aktiviert. Somit kann keine Bildholung durch dritte während eines Gespräches erfolgen. Um diese Funktion zu deaktivieren, kontaktieren Sie bitte unseren Support. Rücksetzen der HTV 4600 Damit die Innensprechstelle auf die Werkseinstellung zurückgesetzt wird, muss bei einer... -
Seite 15: Struktur- Und Verdrahtungsplan 2 Draht Video
SKS-Kinkel Elektronik GmbH HTV 4600 10 Struktur- und Verdrahtungsplan 2 Draht Video Support-Hotline: +49 (0) 2661-98088-112 - 15 - Version: 2.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003702... -
Seite 16: Struktur- Und Verdrahtungsplan 6 Draht Video
SKS-Kinkel Elektronik GmbH HTV 4600 11 Struktur- und Verdrahtungsplan 6 Draht Video Support-Hotline: +49 (0) 2661-98088-112 - 16 - Version: 2.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003702... -
Seite 17: Service
Wir bieten ausschließlich Support für das Elektro-Handwerk, Architekten und Planungsbüros – Endkunden wenden sich bitte an Ihren Elektro-Handwerksbetrieb Anschrift SKS-Kinkel Elektronik GmbH, Im Industriegebiet 9, 56472 Hof/ Westerwald Tel.: +49 2661 980 88-0, Fax: +49 2661 980 88 200 E-Mail: info@sks-kinkel.de, www.sks-kinkel.de... -
Seite 18: Anhang
SKS-Kinkel Elektronik GmbH HTV 4600 13 Anhang Support-Hotline: +49 (0) 2661-98088-112 - 18 - Version: 2.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003702... -
Seite 19: Notizen
SKS-Kinkel Elektronik GmbH HTV 4600 14 Notizen Support-Hotline: +49 (0) 2661-98088-112 - 19 - Version: 2.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003702...
