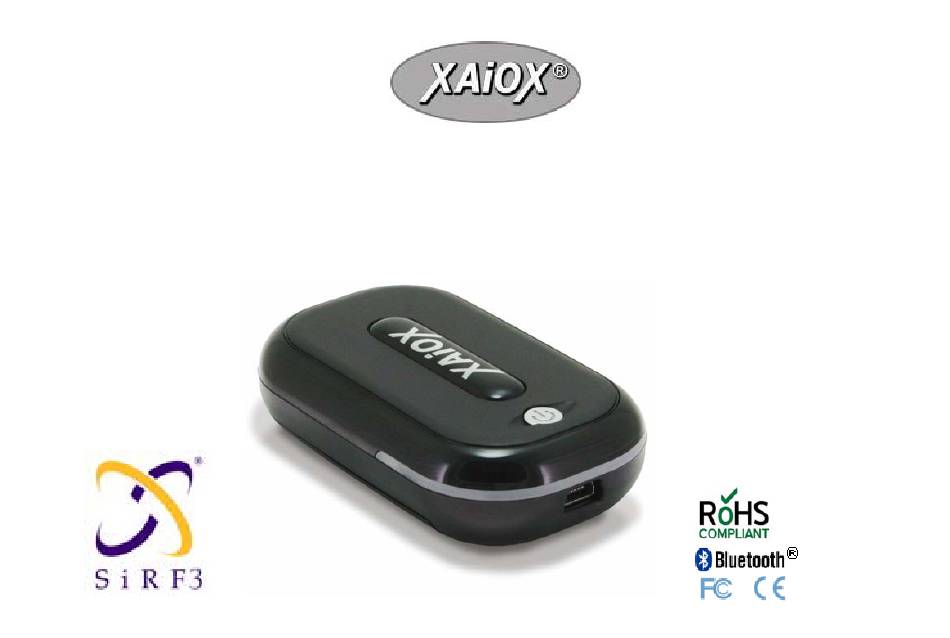

- Seite 1 Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver Bedienungsanleitung Bluetooth GPS-Empfänger XAiOX SkyStar Copyright©2007 XAiOX Technologies, USA All rights reserved...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver Inhaltsverzeichnis 1. Einführung ………………………………………………………………………………………………………………………… 1.1 Bitte zuerst lesen ………………………………………………………………………………………………………… 1.2 Übersicht …………………………………………………………………………………………………………………… 1.3 Eigenschaften ……………………………………………………………………………………………………………… 2. Beschreibung des Bluetooth-Empfängers ………………………………………………………………………… 3. Lieferumfang ……………………………………………………………………………………………………………………… 4. Automatische AN/AUS-Funktion ……………………………………………………………………………………… 5. XAiOX SkyStar ausschalten ……………………………………………………………………………………………… 6. Allgemeine wichtige Hinweise ……………………………………………………………………………………………... -
Seite 3: Einführung
• Es wird dringend empfohlen die Batterien aus dem Gerät zu entfernen, wenn das Gerät länger als 2 Wochen nicht benutzt wird. • Bei der Erstinitialisierung setzen Sie den Akku ein und legen Sie den SkyStar unter freiem Himmel so hin, dass er möglichst viel Himmel sehen kann. Es kann bis zu 30 Minuten dauern bis er Empfang hat. -
Seite 4: Eigenschaften
Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver 1.3 Eigenschaften • Empfängt Signale von bis zu 20 Satelliten gleichzeitig • Kalt/Warm/Hot-Startzeit: 42/38/1 Sekunden • Wiedereinwahl-Zeit: 0,1 Sekunden • Unterstützt Standard NMEA-0183 • Kompatibel mit Bluetooth-Geräten mit Serial Port Profile (SPP) • Kleines, schlankes und leichtes Design, das gut in der Hand liegt •... -
Seite 5: Beschreibung Des Bluetooth-Empfängers
Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver 2. Beschreibung des Bluetooth-Empfängers Status-Tabelle Farbe Status LED1 ORANGE AN Gerät wird geladen. Sobald das Gerät vollständig geladen Ladestatus ist, geht die LED aus LED2 ROT AN GPS-Verbindung wird hergestellt GPS-Status ROT AN GPS-Verbindung aktiv (blinkt 1 x pro Sekunde) LED3 GRÜN AN... - Seite 6 Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver GPS Bluetooth läuft auf Betriebssystemen mit Bluetooth-Funktion die SPP unterstützen Um Probleme zu vermeiden, versuchen Sie NICHT die voreingestellte Baudrate zu ändern...
-
Seite 7: Lieferumfang
Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver 3. Lieferumfang • XAiOX SkyStar Bluetooth GPS-Receiver • 220V/110V Ladestecker (Ausgang 5,3V/500mA) • Autoladestecker (Eingang 12V, Ausgang 5,3V) • 950mA Lithium-Ion-Batterie • Anti-Rutsch-Matte Anti-Rutsch-Matte 12V-Auto-Ladegerät 220V/110V-Ladegerät 950mA Li-Ion-Batterie... -
Seite 8: Automatische An/Aus-Funktion
Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver 4. Automatische AN/AUS-Funktion Der SkyStar ist mit einem Vibrations-Sensor ausgestattet, um bei Nichtnutzung des Gerätes Energie zu sparen. a. Automatische AN/AUS-Funktion steht in allen Betriebsarten zur Verfügung, außer im G-Maus-Modus. b. Das Gerät schaltet in den Sleep-Modus, wenn das Fahrzeug für mehr als 15 Minuten still steht. -
Seite 9: Allgemeine Wichtige Hinweise
Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver 6. Allgemeine Hinweise Kfz-Ladestecker An der Spitze des Kfz-Ladesteckers befindet sich eine abschraubbare Kappe, hinter der sich eine auswechselbare 1,5A-Sicherung befindet. Bei evtl. Fehlfunktion bitte diese Sicherung überprüfen und ggfs. erneuern. Einrichten des GPS-Empfängers mit Ihrem PDA, Pocket-PC, Smart-Phone, usw. -
Seite 10: Bluetooth-Verbindung Mit Ihrem Pda Herstellen Software Installation - Pocket Pc Ce
Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver -10- 7. Bluetooth-Verbindung mit Ihrem PDA herstellen Software Installation – Pocket PC CE 1. SkyStar einschalten Drücken Sie für 1 Sekunde die Einschalt-Taste. LED2 (ROT) und LED4 (BLAU) beginnen zu blinken. 2. Aktivieren Sie die die Bluetooth-Funktion in Ihrem PDA oder SmartPhone 3. - Seite 11 Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver -11- Beispiel: iPAQ Bluetooth mit Pocket PC Software <1> Bluetooth einschalten <2> ‚Verbinden!’ = anklicken ‚Bluetooth Manager’ auswählen...
- Seite 12 Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver -12- <3> ‚Bluetooth Gerät durchsuchen’ <4> <Kein Gerät ausgewählt> anklicken. anklicken, dann ‚Weiter’ anklicken.
- Seite 13 Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver -13- <5> ‚BT-GPS’ anklicken <6> ‚SPP slave’ anklicken Sollten Sie nach einem Passwort gefragt werden, geben Sie ‚0000’ ein.
- Seite 14 Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver -14- <7> ‚Fertig’ anklicken <8> Nochmals ‚Bluetooth’ anwählen Damit war die Installation Und ‚Bluetooth-Einstellungen’ erfolgreich. anklicken.
- Seite 15 Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver -15- <9> Einstellungs-Bildschirm für TomTom- Navigationssoftware. Jeder freie ausgehende serielle COM-Port kann ausgewählt werden.
-
Seite 16: Technische Daten
Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver -16- 8. Technische Daten Chipsatz: SiRF III Chipsatz Frequenz: L1, 1575, 42 MHz C/A Code: 1,023 MHz Chip Rate Kanäle: 20 parallel Eingebaute Karamik Patch Antenne Antennen-Typ: Startzeiten: Kaltstart: ca. 42 Sekunden Warmstart: ca. 38 Sekunden Hot Start: ca. - Seite 17 Bedienungsanleitung XAiOX SkyStar Bluetooth GPS Receiver -17- Bluetooth Protokoll: Bluetooth serial Entfernung: Bis 10 m NMEA-0183 GGA, GSA, GSV, RMC, VTG Protokoll: (Data Bit: 8, Stop Bit: 1) Aufladbare 950mA/h Lithium-Ion Batterie Batterie: 5,3V DC-Ladestrom Ladezeit: ca. 3 Stunden Betriebsdauer: ca. 24 Stunden, wenn voll geladen.
