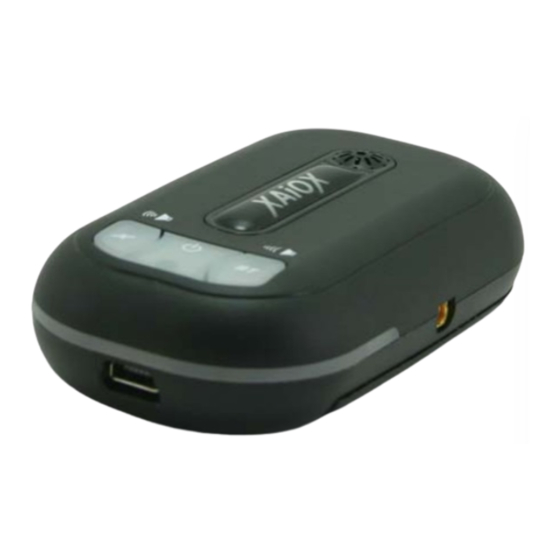

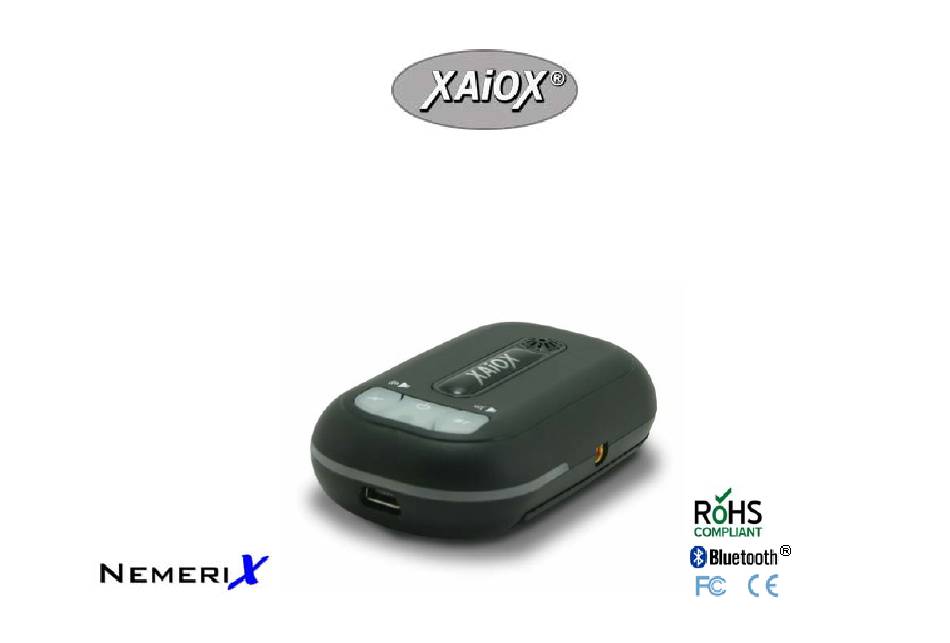

- Seite 1 Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver Bedienungsanleitung Bluetooth GPS-Empfänger XAiOX TrapScout SiRF III mit Messstationen-Warner und Sprachansage Copyright©2007 XAiOX Technologies, USA All rights reserved...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver Inhaltsverzeichnis 1. Einführung ……………………………………………….…………………………………………………………. 1.1 Bitte zuerst lesen …………………………………………………………………………………………. 1.2 Übersicht ……………………..………………………………………………………………………………. 1.3 Eigenschaften …………………….…………………………………………………………………………. 2. Beschreibung des Bluetooth-Empfängers ………..………………………………………………… 3. Lieferumfang ……………………..………………………………………………………………………………… 4. Lautstärke-Regelung/Datenbank Update ………………………………………………………….. 5. Automatische AN/AUS-Funktion ……………………………………………………..…………………… 6. XAiOX TrapScout ausschalten ………………..………………………………………………………….. -
Seite 3: Einführung
• Das Gerät benötigt freie Sicht zum Himmel. Darum platzieren Sie das Gerät unter die Windschutzscheibe Ihres Fahrzeuges. 1.2 Überblick Der XAiOX TrapScout GPS-Empfänger ist ein Global Positioning Receiver (GPS) mit Bluetooth Technologie. Mit dem BT-GPS-Empfänger können Sie GPS-Daten drahtlos auf mobilen Geräten, wie PDA, Handys, Notebook usw. empfangen. -
Seite 4: Übersicht
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver 1.3 Eigenschaften • 16-Kanal-Tracking • Kalt/Warm/Hot-Startzeit: 45/38/6 Sekunden • Wiedereinwahl-Zeit: 1 Sekunde • Unterstützt Standard NMEA-0183 • Kompatibel mit Bluetooth-Geräten mit Serial Port Profile (SPP) • Kleines, schlankes und leichtes Design, das gut in der Hand liegt •... -
Seite 5: Beschreibung Des Bluetooth-Empfängers
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver 2. Beschreibung des Bluetooth-Empfänger Status-Tabelle Farbe Status LED1 ROT AUS Gerät empfängt noch keine Satelliten ROT BLINKEND Satellitendaten OK, werden gesendet, wenn BT-Verbindung steht. LED2 GRÜN AN Gerät ist eingeschaltet (blinkt 1 x pro Sekunde) Akku GRÜN AN... - Seite 6 Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver GPS Bluetooth läuft auf Betriebssystemen mit Bluetooth-Funktion die SPP unterstützen Um Probleme zu vermeiden, versuchen Sie NICHT die voreingestellte Baudrate zu ändern...
-
Seite 7: Lieferumfang
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver 3. Lieferumfang • XAiOX TrapScout Bluetooth GPS-Receiver • 220V/110V Ladestecker (Ausgang 5V/500mA) • Autoladestecker (Eingang 12V, Ausgang 5V) • 1100mA Lithium-Ion-Batterie • Bedienungsanleitung (CD-ROM) • Gel Pad-Halterung Gel Pad-Halterung 12V-Auto-Ladegerät 220V/110V-Ladegerät 1100mA Li-Ion-Batterie... -
Seite 8: Lautstärke-Regelung/Datenbank Update
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver 4. Lautstärke-Regelung/Datenbank Update 1. Lautstärke + / Daten hinzufügen a. Lautstärke +: Drücken Sie kurze die „LED1-Taste“ (Bestätigung mit „Piep“) b. Daten hinzufügen: Drücken Sie die „LED1-Taste“ für 3 Sekunden 2. Lautstärke - / Daten löschen a. -
Seite 9: Automatische An/Aus-Funktion
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver 5. Automatische AN/AUS-Funktion TrapScout ist mit einem Vibrations-Sensor ausgestattet, um bei Nichtnutzung des Gerätes Energie zu sparen. a. Automatische AN/AUS-Funktion steht in allen Betriebsarten zur Verfügung, außer im G-Maus- Modus. b. Das Gerät schaltet in den Sleep-Modus, wenn das Fahrzeug für mehr als 15 Minuten still steht. -
Seite 10: Allgemeine Wichtige Hinweise
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -10- 7. Allgemeine Hinweise Kfz-Ladestecker An der Spitze des Kfz-Ladesteckers befindet sich eine abschraubbare Kappe, hinter der sich eine auswechselbare 1,5A-Sicherung befindet. Bei evtl. Fehlfunktion bitte diese Sicherung überprüfen und ggfs. erneuern. -
Seite 11: Bluetooth-Verbindung Mit Ihrem Pda Herstellen Software Installation - Pocket Pc Ce
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -11- 8. Bluetooth-Verbindung mit Ihrem PDA herstellen Software Installation – Pocket PC CE 1. TrapScout einschalten Drücken Sie für 1 Sekunde die Einschalt-Taste. LED2 und LED3 beginnen zu blinken. 2. Aktivieren Sie die die Bluetooth-Funktion in Ihrem PDA oder SmartPhone 3. - Seite 12 Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -12- Beispiel: iPAQ Bluetooth mit Pocket PC Software <1> Bluetooth einschalten <2> ‚Verbinden!’ = anklicken ‚Bluetooth Manager’ auswählen...
- Seite 13 Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -13- <3> ‚Bluetooth Gerät durchsuchen’ <4> <Kein Gerät ausgewählt> anklicken. anklicken, dann ‚Weiter’ anklicken.
- Seite 14 Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -14- <5> ‚BT-GPS’ anklicken <6> ‚SPP slave’ anklicken Sollten Sie nach einem Passwort gefragt werden, geben Sie ‚0000’ ein.
- Seite 15 Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -15- <7> ‚Fertig’ anklicken <8> Nochmals ‚Bluetooth’ anwählen Damit war die Installation Und ‚Bluetooth-Einstellungen’ erfolgreich. anklicken.
- Seite 16 Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -16- <9> Einstellungs-Bildschirm für TomTom- Navigationssoftware. Jeder freie ausgehende serielle COM-Port kann ausgewählt werden.
-
Seite 17: Verschiedene Betriebsarten
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -17- 9. Verschiedene Betriebsarten Modus A: GPS + Bluetooth + Radarfallen-Warner 2. Schalten Sie den TrapScout ein, indem Sie die Einschalt-Taste für 1 Sekunde drücken. 3. Sprachansage: „TrapScout eingeschaltet“ 4. Bluetooth-Status-LED (LED3: Blau) blinkt schnell 5. - Seite 18 Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -18- b. 300 m - Sprachansage: „Feste (mobile) Messstation in 300 m“ - LED-Anzeigen blinken schnell abwechselnd - Sprachansage: „Sie fahren zu schnell“ und die LED-Anzeigen blinken schnell, wenn Ihre Geschwindigkeit zu hoch ist c.
-
Seite 19: Modus B: Gps + Radarfallen-Warner
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -19- Modus B: GPS + Radarfallen-Warner (Bluetooth AUS) 1. Schalten Sie den TrapScout ein, indem Sie für eine Sekunde die Einschalt-Taste drücken. 2. Schalten Sie Bluetooth aus, indem Sie die Einschalttaste ganz kurz drücken. -
Seite 20: Modus C: G-Maus + Radarfallen-Warner (Bluetooth Aus)
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -20- Modus C: G-Maus + Radarfallen-Warner (Bluetooth AUS) TrapScout kann als G-Maus genutzt werden, indem er mittels eines USB-Kabels mit einem Laptop verbunden wird. 1. Verbinden Sie den TrapScout mittels eines USB-Kabels (USB auf Mini-USB) mit Ihrem Laptop. -
Seite 21: Technische Daten
Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -21- 10. Technische Daten Chipsatz: NEMERIX GPS Module Frequenz: L1, 1575, 42 MHz C/A Code: 1,023 MHz Chip Rate Kanäle: Antennen-Typ: Eingebaute Low-Noise Antenne (High sensitive patch) (Externe Antenne optional) Ext. Antennen-... - Seite 22 Bedienungsanleitung XAiOX TrapScout SiRF III Bluetooth GPS Receiver -22- Bluetooth Protokoll: Bluetooth serial Entfernung: Bis 10 m NMEA-0183(V3.01) VTG, GGA, GSA,GSV,RMC Protokoll: 9600 bps (Data Bit: 8, Stop Bit: 1) Baudrate: Aufladbare 1100mA/h Lithium-Ion Batterie Batterie: 5V DC-Ladestrom Ladezeit: ca. 3 Stunden Betriebsdauer: ca.
