Inhaltszusammenfassung für Yadea C1

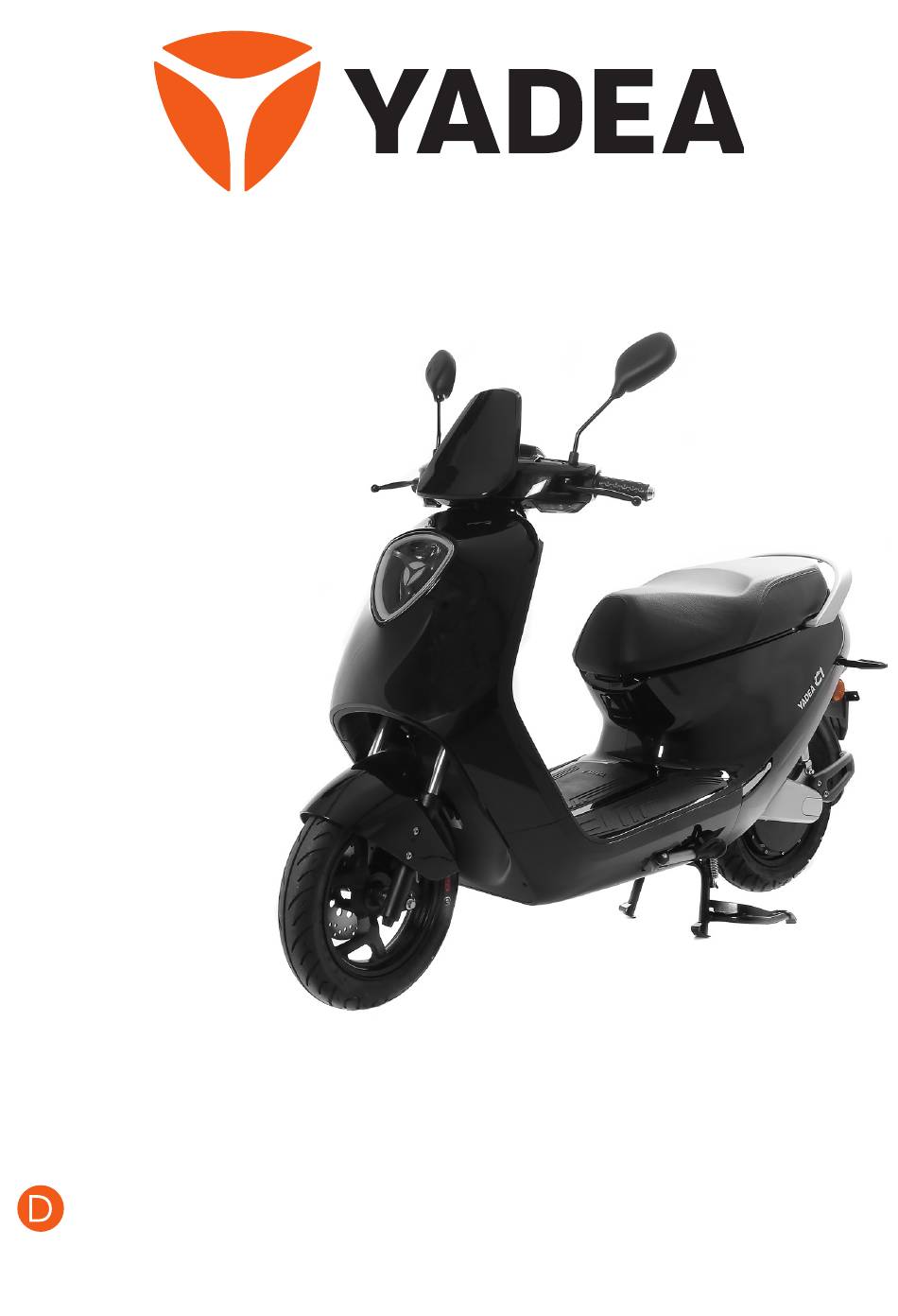

- Seite 1 YADEA Handbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis INHALTSVERZEICHNIS Spezifikationen ....................... 3 Wichtige Informationen ..................4 Warnhinweise ......................5 Vor Fahrtantritt ..................... 8 Sicheres Fahren...................... 10 Bedienung ........................ 11 Akku laden........................ 12 Ladehinweis für Lithium-Batterien ..............14 Batterie Recycling ....................15 Erklärung der Bedienelemente ................ 16 Tachoanzeige ......................18 Erklärung des Zündschlosses ................ -
Seite 3: Spezifikationen
Spezifikation Modell Name: L * B * H: 1790 * 720 * 1210 mm Akku: 60 V, 32 Ah Lithium Ion Akkus Reichweite: 80 km Geschwindigkeit: 45 km/h Motor / Antriebsart 2200 W Nabenmotor Gewicht inkl. Akku 94 kg Zellen: Panasonic Typ 18650 Bremsen: Vo. -
Seite 4: Wichtige Informationen
Roller genau & sicher zu handhaben und pflegen ist. Es ist wichtig, dass Sie alle Punkte und Features Ihres neuen C1 verstehen, damit Sie das fahren mit Ihrem neuen Roller von der ersten Minute an genießen können. -
Seite 5: Warnhinweise
Die Benutzung des Elektrorollers bringt Gefahren mit sich. Unterschiedliche Ursachen können ohne Verschulden des Herstellers zum Versagen von einzelnen Komponenten führen. Wie auch andere elektrische Fahrzeuge ist der C1 zur Fortbewegung konzipiert - dies birgt automatisch die Gefahr in sich, während der Fahrt die Kontrolle zu verlieren, zu stürzen oder in gefährliche Situationen zu geraten die weder durch Training, Übung oder... - Seite 6 Warnhinweise Ladegerät Das Original-Ladegerät muss verwendet werden. • Achten Sie auf den Batterietyp und die Spannung. • Das Aufladen sollte in belüfteter Umgebung erfolgen. Laden Sie NICHT in • geschlossenen Räumen oder bei hohen Temperaturen. Das Ladegerät darf während des Ladevorgangs NICHT in den Kofferraum gelegt werden.
- Seite 7 Warnhinweise Batterie Wenn der Akku nach 12 Stunden nicht vollständig geladen werden kann, beenden • Sie bitte den Ladevorgang und wenden Sie sich an Ihren Händler. Um die Lebensdauer der Batterie zu maximieren, halten Sie bitte den Batterieanteil • innerhalb von 50% bis 80%. Zur Lagerung halten Sie die Batterie bitte unter 40°C, um einen irreversiblen •...
-
Seite 8: Vor Fahrtantritt
Vor Fahrtantritt Vor Fahrtantritt 1. Prüfen Sie den Roller stets vor Fahrtantritt. Regelmäßige Wartung und Pflege min- imieren das Risiko von Schäden, Unfällen und evtl. Verletzungen. 2. Die meisten gefährlichen Verletzungen bei Stürzen oder Unfällen sind Kopfverletzu- ngen - tragen Sie stets geeignete Schutzausrüstung wie z.B. einen geprüften Helm mit Kinnriemen. - Seite 9 Vor Fahrtantritt Vor Fahrtantritt Achtung Die neue Roller-Batterie ist möglicherweise aufgrund von Lieferung, Transport etc. schwach. Bitte stellen Sie sicher, dass die Batterie vollständig aufgeladen ist. Die empfohlene Ladezeit für das erste Mal laden beträgt 5 Stunden, bevor Sie die Batte- rie entfernen.
-
Seite 10: Sicheres Fahren
Fahrverhalten vertraut. Fahren Sie langsam und beachten Sie Ihren Bremsweg. 2. Überschätzen Sie nicht Ihre Fähigkeiten. Lernen Sie das Fahren mit dem C1 am Besten auf einem großen ebenen Gelände ohne Hindernisse. 3. Vermeiden Sie das Fahren in stark frequentierten Verkehrsbereichen und über füllten Gebieten. -
Seite 11: Bedienung
Bedienung STARTEN SIE DEN ROLLER 1. Drehen Sie den Schlüssel auf “On”,und vergewissern Sie sich, dass alle Lichter funktionieren, alle Schalter funktionieren und ob die Hupe läutet. 2. Wenn alles normal ist, legen Sie den Hauptständer um, damit das Hinterrad den Boden berührt. 3. -
Seite 12: Akku Laden
Akku laden WICHTIG Aufladen und Wartung von Batterien Allgemeiner Hinweis: Sobald die Umgebungstemperatur unter 20 C fällt, beeinträchtigt dies die Reichweite erheblich. Richtiges Aufladen: Bitte laden Sie den E-Roller nicht länger als nötig. Bei zu langer Ladung (mehr als 48 Std.) könnte der Akku irreparable Schäden von sich tragen. - Seite 13 Akku laden Laden des C1 Warnung! Lassen Sie den Roller während des Ladevorgangs niemals unbeaufsichtigt. Stecken Sie zuerst den Stecker des Ladegerätes in eine Steckdose, und dann das Ladege- rät in die Ladebuchse! Die Ladezeit beträgt ca. 8 Stunden. Die Anzeige auf dem Ladegerät wechselt von rot auf grün, wenn es vollständig geladen ist.
-
Seite 14: Ladehinweis Für Lithium-Batterien
Ladehinweis für Lithium-Batterien Lithiumakkus sollten niemals tiefentladen werden, dies beschädigt die Lithiumzellen irrepara- bel. Alle Lithiumakkus sollten (falls möglich) stets bei mittlerer Ladung gelagert werden. Wird ein Akku über längere Zeit nicht benötigt, bitte diesen nicht vorher voll aufladen – dies versetzt die Lithiumzellen in unnötigen „Stress“... -
Seite 15: Batterie Recycling
Batterie Recycling Um die bestmögliche Performance des Akkus zu gewährleisten, empfehlen wir diesen bei Nichtbenutzung einmal im Monat aufzuladen. Trennen Sie das Ladegerät vom Stromnetz, sowie auch das Ladegerät stets vom Fahrzeug, bevor Sie an diesem Reparaturen oder War- tungsarbeiten vornehmen oder bspw. den Akku entnehmen. Ein Kurzschluss kann zu schweren Verletzungen bis hin zum Tod sowie irreperablen Schäden am Fahrzeug führen. -
Seite 16: Erklärung Der Bedienelemente
Erklärung der Bedienelemente 16 15 12 11 1. Vorderer Kotflügel 12. Hintere Stoßdämpfer 2. Scheinwerfer 13. Hauptständer 3. Windschutz 14. Sozius Fußrasten 4. Rückspiegel 15. Seitenständer 5. Trittbrett 16. Ladebuchse 6. Sitz 17. Akku 7. Hintere Armlehne 18. VIN-Nummer 8. Rücklicht 19. - Seite 17 Erklärung der Bedienelemente 1. linker hinterer Bremshebel 2. Griff 3. Linke Schaltergruppe 4. Tachometer 5. Rechte Schaltergruppe 6. Tachometer 7. Rechter Bremshebel vorne...
-
Seite 18: Tachoanzeige
Tachoanzeige Links Rechts Abbiegelicht Abbiegelicht Ladezustand Fernlicht Smart Key- des Akkus Anzeige Anzeige Geschwindigkeitsanzeige Leistungsanzeige ECO Modus SPORT Modus Einzelkilometer- Odometer/ Anzeige anzeige der Gesamtstrecke die gefahren wurde Betriebsbereit Ladezustand Funktion der Wegfahrsperre wie folgt: Wegfahrsperre deaktivieren: Wenn die Wegfahrsperre eingestellt ist, nimmt der Roller kein Gas an. Um diese zu deaktivieren, betätigen Sie den P-Schalter erneut . -
Seite 19: Erklärung Des Zündschlosses
Erklärung des Zündschlosses Ausschalten Einschalten Schlüsselloch Lenkradschloss Entriegelung Akkuschloss Entriegelung Sitzschloss 1. Einschalten: Der Schlüsselschalter steht auf Position drücken Sie nun diesen Schalter und im Display wird folgendes Symbol angezeigt. Innerhalb von 20 Sekunden drehen Sie nun den Schalter auf die folgende Position 2. -
Seite 20: Erklärung Der Schalter & Knöpfe
Erklärung der Schalter und Knöpfe Linke Seite: Einzelkilometerstand zurücksetzen Dauer Fernlicht Abblendlicht Blinker links / rechts Hupe... - Seite 21 Erklärung der Schalter und Knöpfe Rechte Seite: Warnlampe Automatischer Lichtschalter Modetaste Gangschalter: ECO | SPORT Tempomat Parkfunktion (P-Gang)
-
Seite 22: Alarmanlage/Fernbedienung
Alarmanlage/ Fernbedienung Schlüssel Ein/ Ausschalten Einschalten: Drücken Sie im Verriegelungszustand kurz auf die Taste Ein/ Ausschalten, dann wird die Diebstahlsicherung deaktivert. Ausschalten: Drücken Sie im entsperrten Zustand kurz auf die Taste Ein/ Ausschalten, dann wird die Diebstahlsicherung aktiviert. Roller suchen: Drücken Sie im Verriegelungszustand lange auf die Taste Ein/ Ausschalten,... -
Seite 23: Gas, Bremsgriff
Gas,- Bremsgriff Gassgriff: Um den Roller zu beschleunigen drehen Sie den Gasgriff im Uhrzeigersinn, um die Geschwindigkeit zu drosseln gegen den Uhrzeigersinn. Lassen Sie den Gas- griff los, wird die Leistung zum Motor sofort gestoppt. Bremse vorne: Der Bremshebel für die Vorderradbremse befindet sich auf der rechten Seite. -
Seite 24: Akkufach, Ladebuchs
Akkufach, Ladebuchs Batteriekasten öffnen: Drücken Sie den Schlüsselschalter und drehen Sie ihn in die Position LOCK, nun drehen Sie diesen einfach gegen den Uhrzeigersinn weiter auf OPEN. -
Seite 25: Staufach, Sicherung
Staufach, Sicherung Sitzschloss öffnen: Der Schlüsselschalter steht auf Position drücken Sie nun diesen Schalter und im Display wird folgendes Symbol angezeigt. Drehen Sie den Schlüsselschalter nun gegen den Uhrzeigersinn auf die PUSH-Position um das Sitzkissen zu öffnen. Im Staufach unter dem Sitzkissen finden Sie die Hauptsicherung, erst wenn diese eingeschal- tet ist, lässt sich der Roller starten. -
Seite 26: Reinigung
Wartung, Reparatur & Pflege LAGERUNG Laden Sie den Akku in gut belüfteten Räumen auf. Laden Sie den Akku nicht in einem Bereich auf, in denen die Platine oder das Ladegerät nass werden könnte. Lassen Sie den Roller nicht unbeaufsichtigt während dem Laden. -
Seite 27: Kurzfristige Lagerung
Wartung, Reparatur & Pflege ACHTUNG Nach dem Saubermachen: Führen Sie an einem verkehrssicheren Ort mit äußerster Vorsicht einige Bremsvorgänge durch. Bitte halten Sie Ihr Roller von Sonne und Regen fern. Überprüfen Sie regelmäßig die Schrauben und Kleinteile an Ihrem Roller. Verwenden Sie kein Alkohol, Benzin, Aceton oder andere che- mische Lösungsmittel, um den Roller zu reinigen, da es sonst beschädigt werden könnte. - Seite 28 Wartung, Reparatur & Pflege Inspektionspunkte Täglich alle 60 alle 180 alle 360 Tage Tage Tage Drehen des Lenkers zur Kontrolle, ob die Lenkungsteile lose und verschlissen sind Ob die Pedalteile verschlissen sind und ob die Rotation flexibel ist Ob der Reifendruck richtig ist und ob der Reifen abgenutzt ist Ob das Licht funktioniert Ob die Bremsbeläge verschlissen sind...
-
Seite 29: Fehlerbehebung
Fehlerbehebung FEHLERSUCHE Fehlfunktion Ursachen Fehler- Beschreibung behebung Funktioniert nicht 1. Leere Batterie 1. Laden Sie den Akku auf beim Einschalten 2. Kabel der Batterie 2. Überprüfen Sie, ob die nicht angeschlossen Kabel zur Batterie richtig 3. Hauptsicherung ist angeschlossen sind. ausgeschaltet Motorausfall beim 1. - Seite 30 Fehlerbehebung FEHLERSUCHE Fehlfunktion Ursachen Fehler- Beschreibung behebung 1. Niedriger Batteriestand 1. Laden Sie den Akku und Geringe Endge- 2. Zu geringer Reifendruck prüfen Sie, ob die Stecker schwindigkeit 3. Häufiges Bremsen und richtig eingesteckt sind und Überlastung ob das Ladegerät beschädigt 4.
-
Seite 31: Gewährleistung
Gewährleistung Wir bedanken uns, dass Sie sich für den C1 entschieden haben. Bitte beachten Sie die folgenden Bestimmungen, um die Vorteile des Gerätes voll zu nutzen. Bitte beachten Sie, dass keine Gewährleistung vorliegt, wenn eine der folgenden Angaben vorliegt: 1. Wenn der Zeitraum der Gewährleistung abgelaufen ist. -
Seite 32: Wartungsprotokoll
Wartungsprotokoll... - Seite 33 Wartungsprotokoll...
-
Seite 34: Fahrzeuglieferung
Fahrzeuglieferung Fahrzeugübergabe Monat Jahr Fahrzeugidentnummer: Anlieferung: Händler Nummer: Name: _________________________________________ Straße: ________________________________________ Stadt: _________________________________________ Stempel: PLZ: ___________________________________________ Telefon: _______________________________________ E-mail: ________________________________________ Dieses Dokument ist die Grundlage für die Bearbeitung von Gewährleistungsanträgen. Diese können nicht bearbeitet werden, wenn die Gewährleistungsgrundlagen nicht ausgefüllt oder unvollständig sind! - Seite 35 Inspektionsintervalle 500 km Inspektion (+/- 100 km) ____________ km Inspektion (+/- 100 km) durchgeführt bei km: ___________ durchgeführt bei km: ___________ Datum & Unterschrift / Stempel Händler Datum & Unterschrift / Stempel Händler ____________ km Inspektion (+/- 100 km) ____________ km Inspektion (+/- 100 km) durchgeführt bei km: ___________ durchgeführt bei km: ___________ Datum &...
- Seite 36 KONTAKT | CONTACT TECHNISCHER KUNDENDIENST | TECHNICAL SUPPORT POL-Planet GmbH & Co. KG. Marie-Curie Straße 2 79618 Rheinfelden • Tel: +49(0)7623–460 460 Fax: +49(0)7623–460 46 49 • info@sxt-scooters.de www.sxt-scooters.de • Download Aktuelles Handbuch | Current manual Yadea C1...
