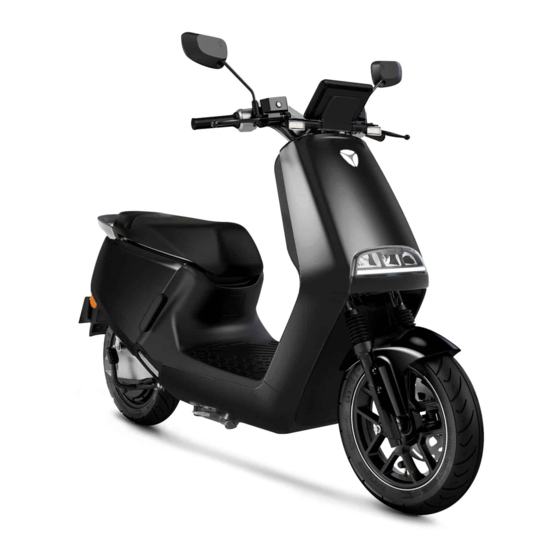

- Seite 1 SMART LITHIUM E-MOPED GEBRAUCHSANLEITUNG G5/G5 PRO...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Spezifikationen ....................... 3 Wichtige Informationen ..................4 Warnhinweise ......................5 - Ladegerät / Batterie Vor Fahrtantritt ..................... 8 - Lenker / Bremsen / Reifen / Batterie / Licht / Hupe Sicheres Fahren...................... 10 Bedienung ........................ 11 Akku laden........................ 12 Ladehinweis für Lithium-Batterien .............. -
Seite 3: Spezifikationen
Spezifikation Modell Name: G5 Pro L * B * H: 1810 * 700 * 1150 mm 1810 * 700 * 1150 mm 1270 mm mit Spiegel 1270 mm mit Spiegel Batterie: 60 V 32 Ah Lithium Ion Akkus 2 * 60 V 32 Ah Lithium Ion Akkus... -
Seite 4: Wichtige Informationen
Roller genau & sicher zu handhaben und pflegen ist. Es ist wichtig, dass Sie alle Punkte und Features Ihres neuen G5/G5 Pro verstehen, damit Sie das fahren mit Ihrem neuen Roller von der ersten Minute an genießen kön- nen. -
Seite 5: Warnhinweise
Die Benutzung des Elektrorollers bringt Gefahren mit sich. Unterschiedliche Ursachen können ohne Verschulden des Herstellers zum Versagen von einzelnen Komponenten führen. Wie auch andere elektrische Fahrzeuge ist der G5/G5 Pro zur Fortbewegung konzipiert - dies birgt automatisch die Gefahr in sich, während der Fahrt die Kontrolle zu verlieren, zu stürzen oder in gefährliche Situationen zu geraten... - Seite 6 Warnhinweise Ladegerät • Das Original-Ladegerät muss verwendet werden. • Achten Sie auf den Batterietyp und die Spannung. • Das Aufladen sollte in belüfteter Umgebung erfolgen. Laden Sie NICHT in geschlossenen Räumen oder bei hohen Temperaturen. Das Ladegerät darf während des Ladevorgangs NICHT in den Kofferraum gelegt werden.
- Seite 7 Warnhinweise Batterie • Wenn der Akku nach 12 Stunden nicht vollständig geladen werden kann, beenden Sie bitte den Ladevorgang und wenden Sie sich an Ihren Händler. • Um die Lebensdauer der Batterie zu maximieren, halten Sie bitte den Batterieanteil innerhalb von 50% bis 80%. •...
-
Seite 8: Vor Fahrtantritt
Vor Fahrtantritt Vor Fahrtantritt 1. Prüfen Sie den Roller stets vor Fahrtantritt. Regelmäßige Wartung und Pflege minimieren das Risiko von Schäden, Unfällen und evtl. Verletzungen. 2. Die meisten gefährlichen Verletzungen bei Stürzen oder Unfällen sind Kopfver- letzungen - tragen Sie stets geeignete Schutzausrüstung wie z.B. einen geprüften Helm mit Kinnriemen. - Seite 9 Vor Fahrtantritt Vor Fahrtantritt Achtung Die neue Roller-Batterie ist möglicherweise aufgrund von Lieferung, Transport etc. schwach. Bitte stellen Sie sicher, dass die Batterie vollständig aufgeladen ist. Die empfohlene Ladezeit für das erste Mal laden beträgt 5 Stunden, bevor Sie die Batterie entfernen.
-
Seite 10: Sicheres Fahren
Fahrverhalten vertraut. Fahren Sie langsam und beachten Sie Ihren Bremsweg. 2. Überschätzen Sie nicht Ihre Fähigkeiten. Lernen Sie das Fahren mit dem G5/G5 Pro am Besten auf einem großen ebenen Gelände ohne Hindernisse. 3. Vermeiden Sie das Fahren in stark frequentierten Verkehrsbereichen und über füllten Gebieten. -
Seite 11: Bedienung
Bedienung STARTEN SIE DEN ROLLER 1. Drehen Sie den Schlüssel auf “On”,und vergewissern Sie sich, dass alle Lichter funktionieren, alle Schalter funktionieren und ob die Hupe läutet. 2. Wenn alles normal ist, legen Sie den Hauptständer um, damit das Hinterrad den Boden berührt. 3. -
Seite 12: Akku Laden
Akku laden WICHTIG Aufladen und Wartung von Batterien Allgemeiner Hinweis: Sobald die Umgebungstemperatur unter 20 C fällt, beeinträchtigt dies die Reichweite erheblich. Richtiges Aufladen: Bitte laden Sie den E-Roller nicht länger als nötig. Bei zu langer Ladung (mehr als 48 Std.) könnte der Akku irreparable Schäden von sich tragen. - Seite 13 Sie können die Batterie entweder aus dem Roller nehmen (S.23) und extern an einer Steck- dose laden, oder Sie laden (Siehe Bild 1) über die Ladebuchse am Roller. Im Gegensatz zum G5 hat der G5 Pro 2 Batterien, welche die Reichweite des G5 Pro verdoppeln.
-
Seite 14: Ladehinweis Für Lithium-Batterien
Ladehinweis für Lithium-Batterien Lithiumakkus sollten niemals tiefentladen werden, dies beschädigt die Lithiumzellen irrep- arabel. Alle Lithiumakkus sollten (falls möglich) stets bei mittlerer Ladung gelagert werden. Wird ein Akku über längere Zeit nicht benötigt, bitte diesen nicht vorher voll aufladen – dies versetzt die Lithiumzellen in unnötigen „Stress“... -
Seite 15: Batterie Recycling
Batterie Recycling Um die bestmögliche Performance des Akkus zu gewährleisten, empfehlen wir diesen bei Nichtbenutzung einmal im Monat aufzuladen. Trennen Sie das Ladegerät vom Strom- netz, sowie auch das Ladegerät stets vom Fahrzeug, bevor Sie an diesem Reparaturen oder Wartungsarbeiten vornehmen oder bspw. den Akku entnehmen. Ein Kurzschluss kann zu schweren Verletzungen bis hin zum Tod sowie irreperablen Schäden am Fahrzeug führen. -
Seite 16: Erklärung Der Bedienelemente
Erklärung der Bedienelemente 15 14 1. Vorderreifen 12. Seitliche Reflektoren 2. Vorderer Kotflügel 13. Hinteres Rad 3. Scheinwerfer 14. Motor 4. LOGO-Leuchte 15. Hintere Stoßdämpfer 5. Tachometer 16. Hauptständer 6. Rückspiegel 17. Fußstütze 7. Batterien 18. Ladebuchse 8. Sitz 19. Seitenständer 9. - Seite 17 Erklärung der Bedienelemente 11 12 1. linker hinterer Bremshebel 8. Gasgriff 2. Linke Lenkstange 9. Rechter Bremshebel vorne 3. Linke Schaltergruppe 10. Haken 4. linke Scheibenbremsenpumpe 11. Schloss/Zündung 5. Tachometer 12. USB-Ladeöffnung 6. Rechte Scheibenbremsenpumpe 7. Rechte Schaltgruppe...
-
Seite 18: Tachoanzeige
Tachoanzeige Anzeige eines Motorschadens In Vorbereitung Links Rechts Abbiegelicht Abbiegelicht Betriebsbereit Fernlicht Anzeige ampere Leistungsanzeige Odometer/ Anzeige Ladezustand der Gesamtstrecke die gefahren wurde Geschwindigkeitsanzeige Restreichweite... -
Seite 19: Erklärung Des Zündschlosses
Erklärung des Zündschlosses Entriegelung Sitzschloss/ Lenkerschloss Schlüsselloch Lenker Wegfahrspeere einstellen: 1. Den Lenker in Fahrtrichtung links einschlagen 2. Drücken und drehen Sie das Zündschloss gegen den Uhrzeigersinn um den Lenker zu verriegeln! 3. Zum entriegeln des Lenkerschlosses bitte in umgekerter Reihenfolge Schritt 1-2 durchführen Starten der Schutzfunktion Wegfahrsperre (P-Gang) funktioniert wie folgt: Wegfahrsperre aktivieren: . -
Seite 20: Erklärung Der Schalter & Knöpfe
Linke Seite: Lichthube Dauer Fernlicht Abblendlicht Blinker links/rechts Hupe Schalter für Sitzverriegelung (nur bei G5 PRO) Links abbiegen - Den Regler nach links verschieben. Rechts abbiegen - Den Regler nach rechts verschieben. Ausschalten des Blinkers - Schalter in die Mitte drücken. - Seite 21 Erklärung der Schalter und Knöpfe Rechte Seite: Warnlampe an Warnlampe aus Lichtschalter an/aus Modetaste Shift Gangschalter: ECO | Power Wegfahrsperre (P-Gang) Drei Modi: 1. Licht aus / 2. Standlicht / 3. Dauerlicht...
-
Seite 22: Alarmanlage/Fernbedienung
Alarmanlage/ Fernbedienung Bevor Sie die Alarmanalge betätigen, sollten Sie: • das Fahrzeug anhalten • Zündschlüssel auf drehen. • das Fahrzeug auf dem Seitenständer/Hauptständer abstellen • Lenkschloss einrasten • Zündschlüssel abziehen • Alarmanlage über Fernbedienung aktivieren Alarmanlage über Fernbedienung betätigen: Einmal drücken - Alarmanlage aktiv Nochmaliges Betätigen - Alarmanlage deaktiviert. -
Seite 23: Öffnen Des Sitzes
Öffnung des Sitzes Geöffneter Sitz: Drehen Sie den Schlüssel im Zündschloss ganz nach links, dann öffnet sich der Sitz (siehe s. 19) Um die Abdeckung vom Batteriefach im Fussbereich zu öffnen , stecken Sie den Schlüssel in das Schlüsselloch und drehen Sie bis der Deckel sich im Fussraum öffnet. 1. -
Seite 24: Reinigung
Wartung, Reparatur & Pflege LAGERUNG Laden Sie den Akku in gut belüfteten Räumen auf. Laden Sie den Akku nicht in einem Bereich auf, in denen die Platine oder das Ladegerät nass werden könnte. Lassen Sie den Roller nicht unbeaufsichtigt während dem Laden. Stoppen Sie die Verwendung des Produkts oder der Ladeeinheit, wenn irgendwelche Drähte beschädigt sind. -
Seite 25: Kurzfristige Lagerung
Wartung, Reparatur & Pflege ACHTUNG Nach dem Saubermachen: Führen Sie an einem verkehrssicheren Ort mit äußerster Vorsicht einige Bremsvorgänge durch. Bitte halten Sie Ihr Roller von Sonne und Regen fern. Überprüfen Sie regelmäßig die Schrauben und Kleinteile an Ihrem Roller. Verwenden Sie kein Alkohol, Benzin, Aceton oder andere chemische Lösungsmittel, um den Roller zu reinigen, da es sonst beschädigt werden könnte. - Seite 26 Wartung, Reparatur & Pflege Inspektion Artikel Täglich alle 60 alle 180 alle 360 Tage Tage Tage Drehen des Lenkers zur Kontrolle, ob die Lenkungsteile lose und verschlissen sind Ob die Pedalteile verschlissen sind und ob die Rotation flexibel ist Ob der Reifendruck richtig ist und ob der Reifen abgenutzt ist Ob der Lampenkolben hell ist Ob die Bremsbacke verschlissen ist oder nicht...
-
Seite 27: Fehlerbehebung
Fehlerbehebung Fehlersuchliste Fehlfunktion Ursachen Fehler- Beschreibung behebung Funktioniert nicht 1. Leere Batterie 1. Laden Sie den Akku auf beim Einschalten 2. Kabel der Batterie 2. Überprüfen Sie, ob die nicht angeschlossen Kabel zur Batterie richtig 3. Hauptsicherung ist angeschlossen sind. ausgeschaltet Motorausfall beim 1. - Seite 28 Fehlerbehebung Fehlersuchliste Fehlfunktion Ursachen Fehler- Beschreibung behebung 1. Niedriger Batteriestand 1. Laden Sie den Akku und Geringe Endge- 2. Zu geringer Reifendruck prüfen Sie, ob die Stecker schwindigkeit 3. Häufiges Bremsen und richtig eingesteckt sind und Überlastung ob das Ladegerät beschädigt 4.
-
Seite 29: Gewährleistung
Gewährleistung Wir bedanken uns, dass Sie sich für den G5/G5 Pro entschieden haben. Bitte beachten Sie die folgenden Bestimmungen, um die Vorteile des Gerätes voll zu nutzen. Bitte beachten Sie, dass keine Gewährleistung vorliegt, wenn eine der folgenden Angaben vorliegt: Wenn der Zeitraum der Gewährleistung abgelaufen ist. -
Seite 30: Wartungsprotokoll
Wartungsprotokoll... - Seite 31 Wartungsprotokoll...
-
Seite 32: Fahrzeuglieferung
Fahrzeuglieferung Fahrzeugübergabe Monat Jahr Fahrzeugidentnummer: Anlieferung: Händler Nummer: Name: _________________________________________ Straße: ________________________________________ Stadt: _________________________________________ Stempel: PLZ: ___________________________________________ Telefon: _______________________________________ E-mail: ________________________________________ Dieses Dokument ist die Grundlage für die Bearbeitung von Gewährleistungsanträgen. Diese können nicht bearbeitet werden, wenn die Gewährleistungsgrundlagen nicht ausgefüllt oder unvollständig sind! - Seite 33 Inspektionsintervalle 500 km Inspektion (+/- 100 km) ____________ km Inspektion (+/- 100 km) durchgeführt bei km: ___________ durchgeführt bei km: ___________ Datum & Unterschrift / Stempel Händler Datum & Unterschrift / Stempel Händler ____________ km Inspektion (+/- 100 km) ____________ km Inspektion (+/- 100 km) durchgeführt bei km: ___________ durchgeführt bei km: ___________ Datum &...
- Seite 34 www.globalyadea.com KONTAKT TECHNISCHER KUNDENDIENST POL-Planet GmbH & Co. KG. Marie-Curie Straße 2 79618 Rheinfelden • Tel: +49(0)7623–460 460 Fax: +49(0)7623–460 46 49 • info@sxt-scooters.de www.sxt-scooters.de • Downloads Aktuelles Handbuch...
