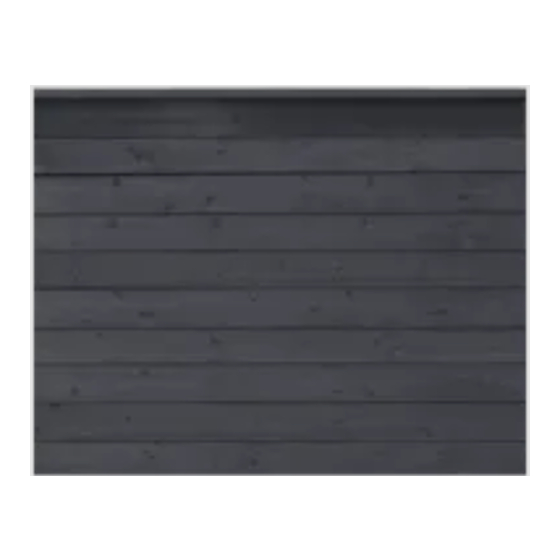

Plus Klink Montageanleitung
PLUS Klink
17792-1 / 17792-15
17793-1 / 17793-15
17794-1 / 17794-15
17798-1 / 17798-15
17799-1 / 17799-15
Se montagevideo på www.plus.dk
Siehe Montagevideo auf www.plus.dk
Revideret januar 2020
( varenr. 177002)
17743-1
17743-15
17780-1
17780-15
Medfølger ikke
Nicht im Lieferumfang enthalten
17750-1
Skruepose
Schrauben
A x 30
B x 4
4 x 50 mm
4 x 70 mm
1
w w w . p l u s . d k
5
m
Stolper / Pfosten
xxV
Verwandte Anleitungen für Plus Klink
Inhaltszusammenfassung für Plus Klink
- Seite 1 Medfølger ikke Nicht im Lieferumfang enthalten 17750-1 Skruepose Schrauben A x 30 B x 4 Stolper / Pfosten 4 x 50 mm 4 x 70 mm 17743-1 17743-15 17780-1 17780-15 Se montagevideo på www.plus.dk Siehe Montagevideo auf www.plus.dk Revideret januar 2020...
- Seite 2 17792-1 / 15 7 planker + topliste 96 cm 7 Bretter + Topprofil 5 cm 17793-1 / 15 10 planker + topliste 134 cm 10 Bretter + Topprofil 5 cm 17794-1 / 15 13 planker + topliste 13 Bretter + Topprofil 172 cm 5 cm...
- Seite 3 Stolper nedgraves 90 cm. Efter nedgravning af stolper, og før fastskruning af det første bræt. Trækkes der en snor, så man sikrer at brædderne passer ud for hinanden. Pfosten 90 cm eingraben. Nach Eingraben der Pfosten und bevor das erste Brett festgeschraubt wird, sollte man eine Schnur spannen um sicherzustellen, dass die Bretter in der Höhe zueinander passen.
- Seite 4 17792-1 / 15 7 planker 7 Bretter ca. 15 mm Nederste planke fastskrues. Mål og markèr på stolpen, placering af de næste 3 planker. (37,5 cm)............ Unterstes Brett festschrauben. Die Platzierung der untersten 3 Bretter ausmessen und am Pfosten markieren. 37,5 Fortsæt monteringen af de øvrige brædder, dog kun med 3 stk.
- Seite 5 17793-1 / 15 10 planker 10 Bretter ca. 15 mm Nederste planke fastskrues. Mål og markèr på stolpen, placering af de næste 3 planker. (37,5 cm)............ 37,5 Unterstes Brett festschrauben. Die Platzierung der untersten 3 Bretter ausmessen und am Pfosten markieren.
- Seite 6 17794-1 / 15 13 planker / 13 Bretter ca. 15 mm 37,5 Nederste planke fastskrues. Mål og markèr på stolpen, placering af de næste 3 planker. (37,5 cm)............ 37,5 Unterstes Brett festschrauben. Die Platzierung der untersten 3 Bretter ausmessen und am Pfosten markieren.
- Seite 7 Die Nut passt nicht in der Höhe zueinander. Die Nut passt in der Höhe zueinander. Fastgørelse af brædder. 1 skrue i hver side. (Bortset fra bund og top bræt, de fastgøres med 2 skruer i hver side). Befestigung der Bretter. 1 Schraube auf jeder Seite.
- Seite 8 - Holz ist ein Naturprodukt Oberstehendes reduziert nicht die Holzqualität und ist daher kein Reklamationsgrund. Fragen Sie Ihren lokalen Farbexperten bzgl. der Nachbehandlung. Bewahren Sie die Montageanleitung für einen späteren Gebrauch auf. Siehe www.plus.dk für weitere Informationen bzgl. Pflege und Nachbehandlung.
- Seite 9 17522-1 PLUS KLINK 1700.0 426.0 163 cm 125 cm 5 cm 5 cm 1740.0 1740.0 17799-1 / 15 17798-1 / 15 PLUS PLANK 163 cm 125 cm 5 cm 5 cm 1740.0 1740.0 17779-1 / 15 17778-1 / 15 Revideret april 2019...
- Seite 10 17522-1 4 mm 3 mm G x 1 H x 2 I x 4 J x 2 K x 6 L x 4 M x 4 5 x 50 mm 5 x 30 mm 4 x 50 mm 4 x 70 mm...
- Seite 11 M x 4 4 x 70 mm 47 cm G x 1 M x 2 M x 2...
- Seite 12 10 cm L x 4 4 x 50 mm 3 mm Forbores med 3 mm bor. Pre-drill with a 3 mm drill. Vorbohren mit einem 3 mm Bohr. 10 cm Drill foret de 3 mm. Förborra med en 3 mm borr. Forbores med et 3 mm bor.
- Seite 13 426.0 Bundplade Base plate Grundplatte Plaque du fond Bottenplatta Bunnplate 4 mm Forbores med 4 mm bor. Pre-drill with a 4 mm drill. I x 4 Vorbohren mit einem 4 mm Bohr. 5 x 50 mm Drill foret de 4 mm. Förborra med en 4 mm borr.
- Seite 14 J x 2 5 x 30 mm K x 2...
- Seite 15 Glas Glass Verre...
