HARTING 09 99 000 0119 Bedienungsanleitung

HARTING
Electronics GmbH
D-32339 Espelkamp
HARTING
HARTING Crimpwerkzeug DIN
für Rolle (250 Kontakte)
Bestell-Nr.: 09 99 000 0119
Bedienungsanleitung
Crimp-Werkzeuge: 09 99 000 0119
Crimpwerkzeug DIN für Rolle
für Crimpkontakte: 09 06 000 7481
09 06 000 7471
Anwendungsbereich
Das Crimp-Werkzeug wurde zur Verarbeitung von DIN 41612 Type
FC2 Crimp-Kontakten 09060007481 und 09060007471 entwickelt,
die an Trägerstreifen mit ca. 250 Kontakten pro Rolle (2) geliefert
werden. Rollenhalter (1), Vorschubeinheit und zwei Crimpprofile
stellen ein gutes Handling mit bestem Crimpresultat sicher.
Crimpprofil 0,14 – 0,25mm²
a)
b) Crimpprofil 0,37 – 0,56mm²
HARTING Electronics GmbH - V1.2 – 20-05 - Irrtum und Änderungen vorbehalten
Jedes Crimpprofil crimpt den Leiter- und auch Isolationscrimpbe-
reich des Kontaktes in einem Arbeitsgang. Während des Crimp-Vor-
DEUTSCH
ganges wird zusätzlich der Kontakt vom Streifen abgetrennt, so
dass sich dieser mit dem Leiter einwandfrei entnehmen lässt.

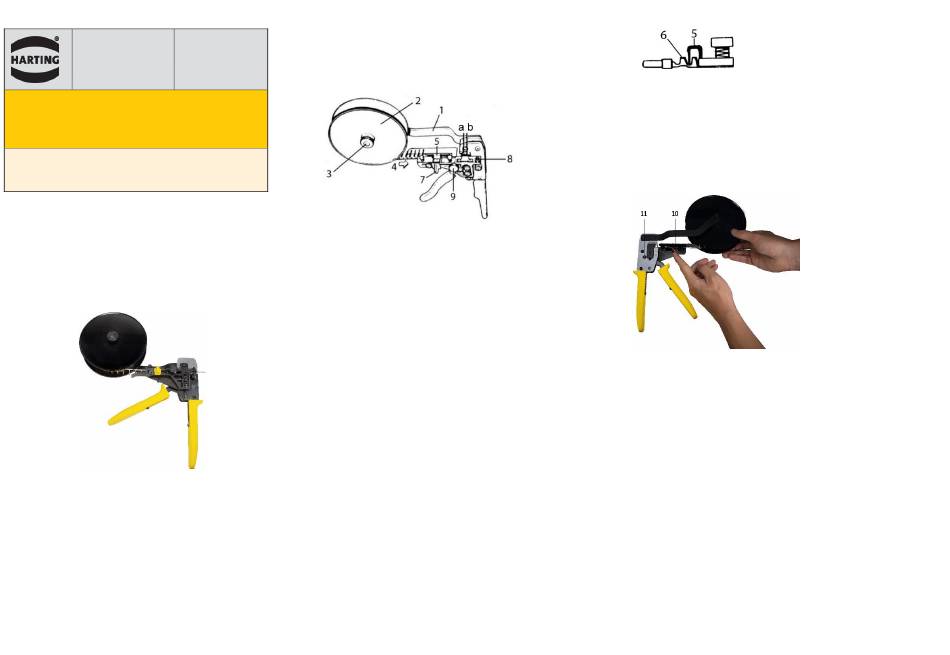

1 = Rollenhalter
3 = Rändelmutter
5 = Halteblech
7 = Kontakttranssport
9 = Rändelmutter
11 = Zwangssperre
Vorschubeinheit
Mit Hilfe der Vorschubeinheit wird der Kontaktstreifen in dem Werk-
zeug positioniert.
Zur Kontaktverarbeitung im Crimp-Profil a) oder b) wird ein Verstellen
der Vorschubeinheit notwendig:
- Rändelmutter (9) lösen
- Vorschubeinheit nach rechts, oder nach links bis zum Anschlag ver-
schieben
- Rändelmutter (9) wieder anziehen und prüfen, ob Kontakt zur
Mitte des jeweiligen Crimpprofils steht und wie folgt verarbeiten:
1. Kontaktrolle (2) an Rollenhalter (1) mit Rändelmutter (3)
montieren. Kontaktspitzen zeigen zum Rollenhalter!
2. Werkzeug schließen, bis Zwangssperre ein Öffnen zulässt
3. Kontaktstreifen (6) in Pfeilrichtung (4) zwischen Vor-
schubeinheit und Halteblech so einschieben, dass dieser bis
zum Ende des Halteblechs (5) vollständig zwischen Leiter-
und Isolationscrimp geführt wird.
2 = Kontaktrolle
4 = Pfeilrichtung
6 = Kontaktstreifen
8 = Abknickblech
10 = Entriegelungshebel
4. Vorschub mit Kontakttransport (7) vornehmen.
Auswechseln des Kontaktstreifens
• Vorschubeinheit mit rotem Entriegelungshebel (10) in Rich-
tung „release" entriegeln und halten
• Kontaktstreifen entgegen dem Vorschub zur Rolle (2) her-
ausziehen
• Kontaktrolle entfernen
Vorzeitiges Entriegeln
Die Handzange kann nur betätigt werden, nachdem sie voll-
ständig geschlossen wurde.
Jeder Crimp-Vorgang muss vollständig durchgeführt werden,
bevor sich das Werkzeug wieder öffnet. Dadurch wird eine
gleichbleibend gute Crimpqualität sichergestellt.
Ein vorzeitiges Entriegeln des Werkzeuges ist jedoch möglich:
• Griffe des Werkzeuges leicht zusammendrücken
• Zwangssperre (11) auf der Rückseite des Werkzeuges durch
Linksdrehung lösen
• Werkzeuggriffe können geöffnet werden.
Qualitätsmerkmale
Crimp-Höhe* Auszugskraft
0,25 mm² 1,08 mm ±0,05mm >32 N
±0,05mm
0,50 mm² 1,15 mm >60 N
Abisolierlänge der Litze: 3,5 mm +0,5 mm
