HARTING Electronics GmbH
Postfach 14 73 | 32339 Espelkamp
HARTING.electronics@HARTING.com

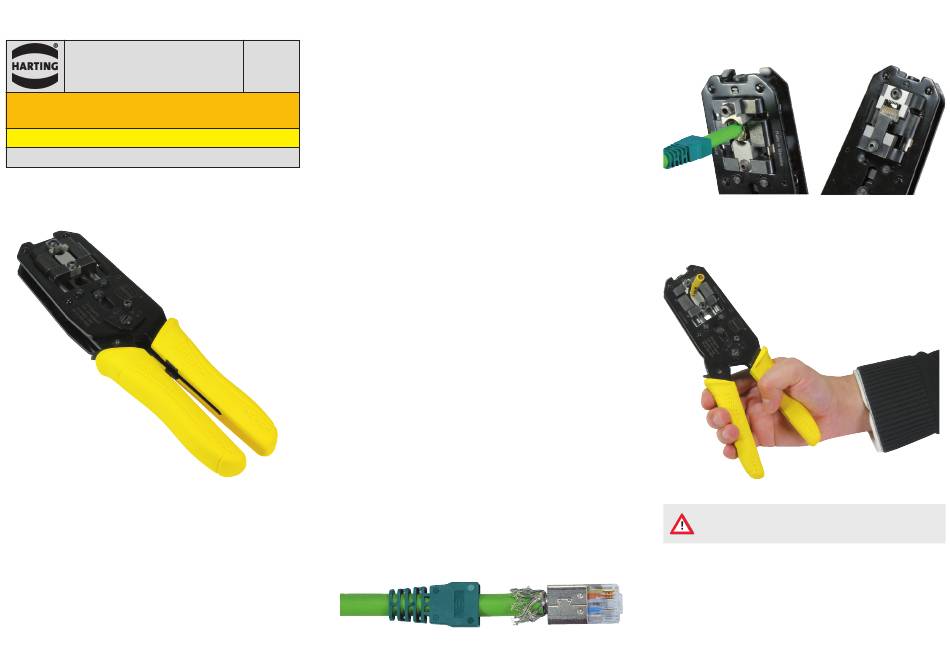

HARTING RJ Industrial® PROFINET Compact
Montagewerkzeug
Bestell-Nummer: 09 45 800 0530
www.HARTING.com
Montageanleitung
1. Allgemeine Gebrauchshinweise –
Benutzung und Aufbau des Werkzeugs
• D as HARTING RJ Industrial® Cat. 5 PROFINET Compact Montagewerk-
zeug ist ausschließlich zum Anschließen der HARTING RJ Industrial®
PROFINET Cat. 5 Compact RJ45 Steckverbinder vorgesehen. Die Ver-
wendung für andere Zwecke oder anderer, unpassender Anschlusse-
lemente führt zu einem mangelhaften Kabelanschluss und kann das
Werkzeug beschädigen. Hierfür kann der Hersteller nicht verantwort-
lich gemacht werden.
• D as HARTING RJ Industrial® PROFINET Compact Montagewerkzeug
09 45 800 0530 wird einsatzfertig geliefert. Es sind keinerlei Einstall-
arbeiten vor der ersten Benutzung notwendig.
Deutsch
• D as Werkzeug ist mit einem Zyklus-Ratschen-Mechanismus ausge-
stattet. Das optimierte Hebel-System macht die Arbeit einfach und
umkompliziert. Im Fall einer Blockade ermöglicht der Ratschen-Me-
chanismus das Öffnen des Werkzeuges und die Entnahme das Blocka-
deelementes. Siehe auch unter Entriegelungsvorgang.
• S taub, Feuchtigkeit und sonstige Verunreinigungen sind mit einem
sauberen Pinsel oder weichen, fusselfreien Tuch zu entfernen. Ver-
wenden Sie keine aggressiven Mittel (Verdünner, Alkohol, etc.) oder
harte Gegenstände, die das Werkzeug beschädigen könnten.
• S tellen Sie sicher, dass während der Handhabung die Lagerstellen,
Führungsbolzen und Drehachsen des Werkzeuges mit einem dünnen
Schmierfilm (Schmieröl) bedeckt sind. Nicht übermäßig ölen..
• B ei Nichtgebrauch bewahren Sie das Werkzeug in der geschlossenen
Position auf, d. h. Griffe geschlossen. Somit wird das Eindringen von
Fremdkörpern in die Crimpzone verhindert und das Werkzeug vor Be-
schädigungen geschützt. Bewahren Sie das Werkzeug in einer trocke-
nen und sauberen Umgebung auf.
• A uch die Möglichkeit einer Werkzeugkalibrierung nach längerem Ge-
brauch ist gegeben. Details hierzu siehe unter Werkzeugeinstellung.
2. Anschlussvorgang
• K onfektionieren und Einschieben der Einzeladern gemäß der Monta-
geanleitung für den HARTING RJ Industrial® PROFINET Cat. 5 Compact
RJ45 Steckverbinder.
• E insetzen des Steckverbinders in das Werkzeug. Der Steckverbinder
muss bis an den Anschlag eingeführt werden.
• Langsam das Werkzeug schließen, um eine ordnundgsgemäße Kon-
taktierung zu gewährleisten.
Im Falle einer Blockierung sofort den Montagevorgang
abbrechen und den Entriegelungsvorgang einleiten.
• N ach der vollständigen Konfektion öffnet sich das Werkzeug sich
selbstständig und der konfektionierte Steckverbinder kann entnom-
men werden. Das Werkzeug ist für den nächsten Anschlussvorgang
bereit.
