DEUTSCH
1 MERKMALE
Bei dem Gerät Typ 1060/82 handelt es sich um ein Lesegerät für Näherungsschlüssel für Ipercom-
Systeme.
Der Lesekopf gestattet die Aktivierung einer Elektroverriegelung, wenn:
•
Ein Benutzer-Näherungsschlüssel Urmet Typ 1125/50 der Vorderseite genähert wird.
•
Die Taste zum Öffnen der Eingangstür (PA) geöffnet wird.
Die zweifarbige Led blendet das Erkennen eines der Vorderseite genäherten Näherungsschlüssels ein,
indem sie
die Farbe wechselt (von rot auf grün). Während der Aktivierung der Elektroverriegelung bleibt die Led grün
eingeschaltet.
Das Gerät kann über den Switch POE 1039/44 bzw. ein externes Netzgerät versorgt werden.
1.1 INSTALLATION
Folgendes ist für die Installation des Geräts erforderlich:
•
Anschließen des Ethernet-Ports POE RJ45 an den Switch POE (Typ 1039/44)
•
Anschließen der Klemmen PA an die Außentaste zur Aktivierung der Verriegelung.
•
Anschließen der Klemmen SP an den Sensor der geöffneten Tür (Option).
•
Anschließen des Relaisausgangs an eine Elektroverriegelung.

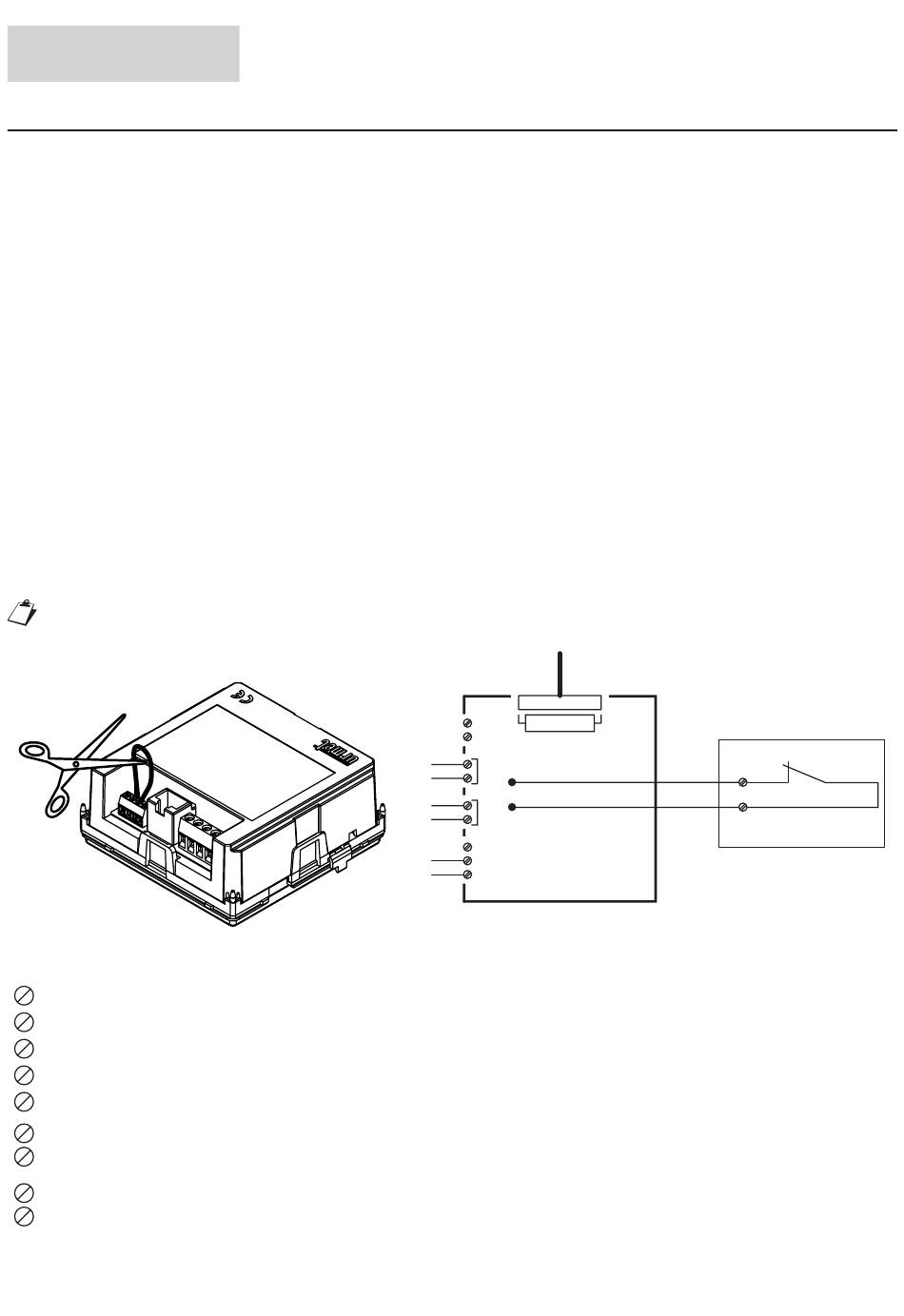

Um einen Tamper (Öffner) zu installieren, den Draht abschneiden und den Anschluss wie im
Anschluss dargestellt herstellen.
ANSCHLUSSKLEMMEN
}
V+
Versorgungsklemmen
V-
C
Allgemeiner Kontakt des Verriegelungsrelais
NO
Schließerkontakt des Verriegelungsrelais
NC
Öffnerkontakt des Verriegelungsrelais
]
PA
Hausfl urtastenklemmen für Steuerung und Relaisverriegelung
]
SP
Klemmen für Türsensor
10
V+
LAN
V-
PA
SP
NC
C
NO
TAMPER
DS1060-114A
