Ce Qui est Inclus
• Rogue R2X Spot avec écran anti-éblouissement
• Cordon d'Alimentation Neutrik
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et
240 VCA, 50/60 Hz.
Connexion Électrique
Vous pouvez connecter jusqu'à 3 Rogue R2X Spot à 120 V, 6 unités à 208 V ou 7 unités à 230 V. Vous pouvez vous
procurer séparément des cordons d'alimentation.
Prise CA
Connexion
Conducteur CA
Neutre CA
Terre CA
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie,
déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le
disjoncteur.
Remplacement du Fusible
1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Rogue R2X Spot fonctionnera avec une console DMX au moyen d'une connexion série DMX à 3 ou 5 broches. Une
introduction au DMX est à votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le Rogue R2X Spot utilise une connexion de données DMX standard pour ses personnalités DMX : 18CH et 21CH.
Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.
RDM (Gestion des périphériques à distance)
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des
appareils dotés de fonctions DMX dans un câblage DMX existant. Le Rogue R2X Spot supporte le protocole RDM
permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le
manuel de l'utilisateur à partir du site internet
Installation
Avant de monter cet appareil, lisez et assimilez les
appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets,
rendez-vous sur http://trusst.com/productcategory/truss-clamps.

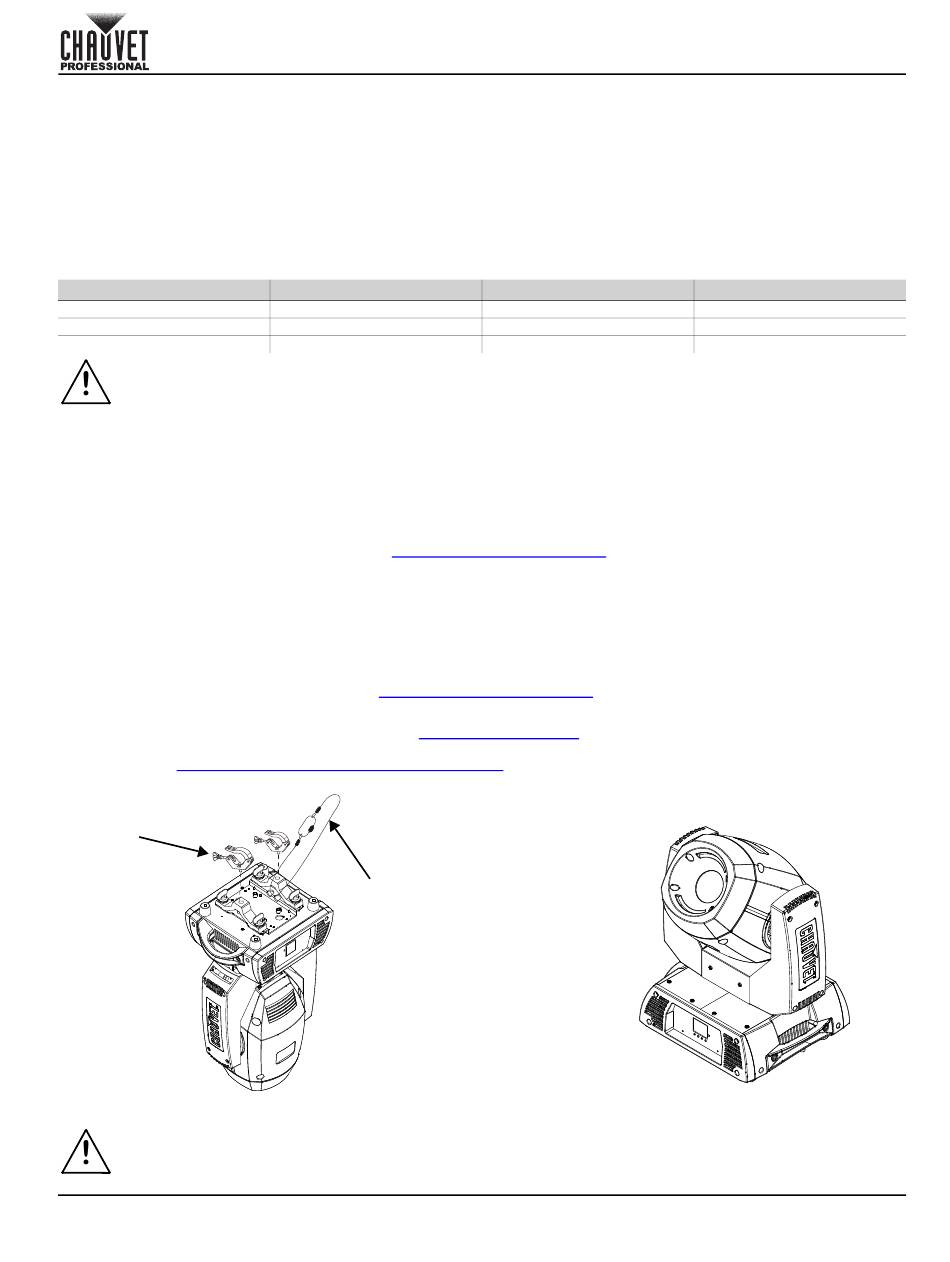

Schéma de Montage de l'Appareil
Crochet
Montage en Hauteur
Lorsqu'une seule fixation est utilisée, veillez à ce qu'elle le soit avec un boulon captif afin d'éviter tout
dévissage accidentel.
Rogue R2X Spot MdR Rev. 4
MANUEL DE RÉFÉRENCE
® ®
powerCON
Câble (États-Unis)
Noir
Blanc
Vert/Jaune
www.chauvetprofessional.com
Consignes de
Élingue de sécurité
• Fixation Omega sans matériel de montage
• Manuel de Référence
Câble (Europe)
Marron
Bleu
Vert/Jaune
pour plus de détails.
Sécurité. Utilisez au moins un point de fixation par
Couleur de la vis
Jaune/Cuivré
Argenté
Vert
Montage au Sol
