Montageanleitung Federobjekt „pinna2"
Artikel-Nr. 51 3100 401

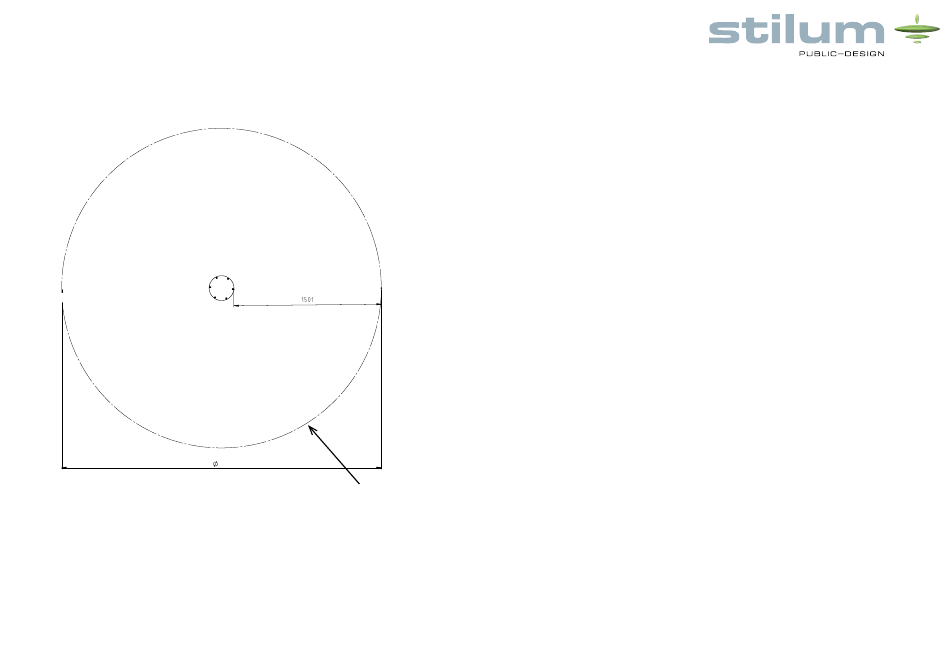

Skizze 3: Draufsicht „pinna2"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
3250
Zuschnitt
Oberflächen nach
DIN ISO 1302
Grundfläche des
Reihe 2
Mindestraumes =
Sicherheitsraum
Rev
6. Spielgerät mit Bodenanker gem. Skizze 2 so in den Beton einbringen,
dass eine Überdeckung der Bodenplatte nach oben und unten von je
mindestens 50 mm gewährleistet ist.
7. Nach der Abbindezeit von 10-14 Tagen – je nach Witterung und Fundament-
größe – Fundament mit dem der ausgeschriebenen Fallhöhe entsprechen-
den Fallschutz abdecken. Fallschutz gem. EN 1177 HIC 1000 herstellen.
Empfohlener Boden: Rasen, Sand, Holzschnitzel, Kies, sythetischer Fall-
schutz.
Freie Fallhöhe: ca. 340 mm
8. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
die Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren.
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
mit Feuchtigkeit braune Rostflecken.
Werkstoff
Gewicht
20.40
Benennung
Name
Datum
Zul. Abweichung
Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind diese mit
Draufsicht
DIN 2768 - mH
Gez.
Schramm
28.09.17
Gepr.
einem feinen Schleifmittel (Korn 240) zu entfernen.
Projekt
pinna2
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus
Zeichnungsnummer
0109-00-00
Gewerbegebiet Larsheck
Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Änderung
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Maßstab
1:15
Blatt
1
A3
Stand: 16.01.2019 S. 3
