Montageanleitung Federobjekt „pinna2"
Artikel-Nr. 51 3100 401
Bodenanker
Legende
Beton
Concrete
Füllmaterial
Filling
Erde
Ground

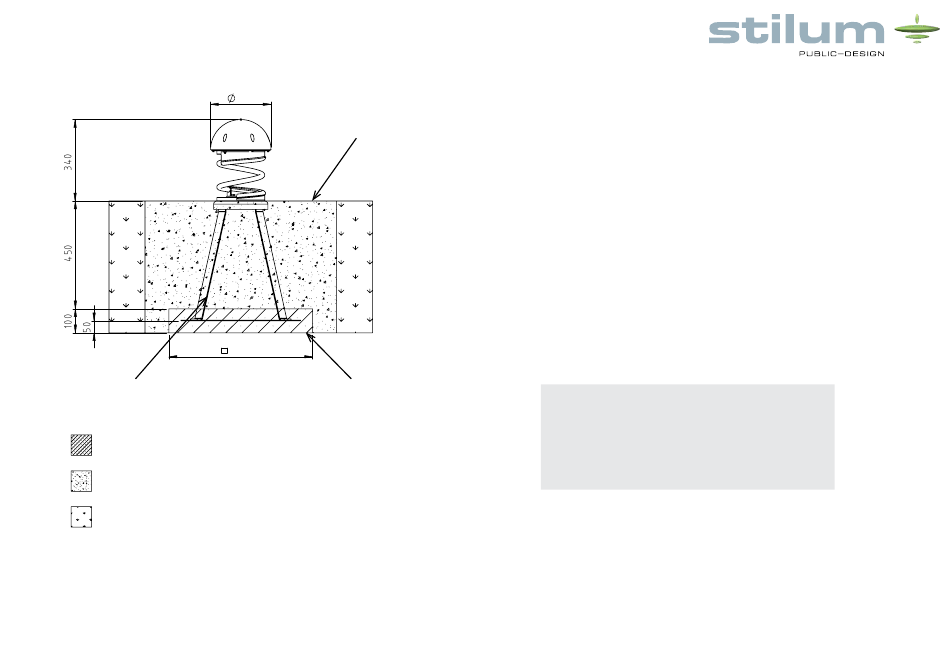

Skizze 2: Seitenansicht mit Vermaßung „pinna2"
Legende
Beton
Concrete
Füllmaterial
Filling
Erde
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Ground
252
252
Spielebene
600
600
Betonfundament
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforderli-
chen Sicherheitsfreiraums (s. Skizze 3: Ø 3250 mm).
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.2.5 müssen bei Geräten, die eine erzwungene Bewe-
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
3. Bodenaushub für Bodenanker nach Skizze 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Das Federobjekt wird auf Spielebenen-Niveau eingebaut. Auf
Kennzeichnung „Spielebene" achten!
4. Spielgerät mit Bodenanker gem. Skizze 2 in das Fundamentloch einsetzen.
5. Fundamentsohle mit Beton etwa 100 mm hoch ausgießen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Zuschnitt
Werkstoff
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Gez.
Reihe 2
Gepr.
Betongüte C 20/25
Rev
Änderung
Datum
Name
Zuschnitt
Werkstoff
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Gez.
Reihe 2
Gepr.
Gewerbegebiet Larsheck
Gewicht
20.40
Benennung
Name
Datum
Fundamentplan
Schramm
28.09.17
Projekt
pinna2
Zeichnungsnummer
0109-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Gewicht
20.40
Benennung
Name
Datum
Fundamentplan
Schramm
28.09.17
Projekt
pinna2
Zeichnungsnummer
0109-00-00
Stand: 16.01.2019 S. 2
