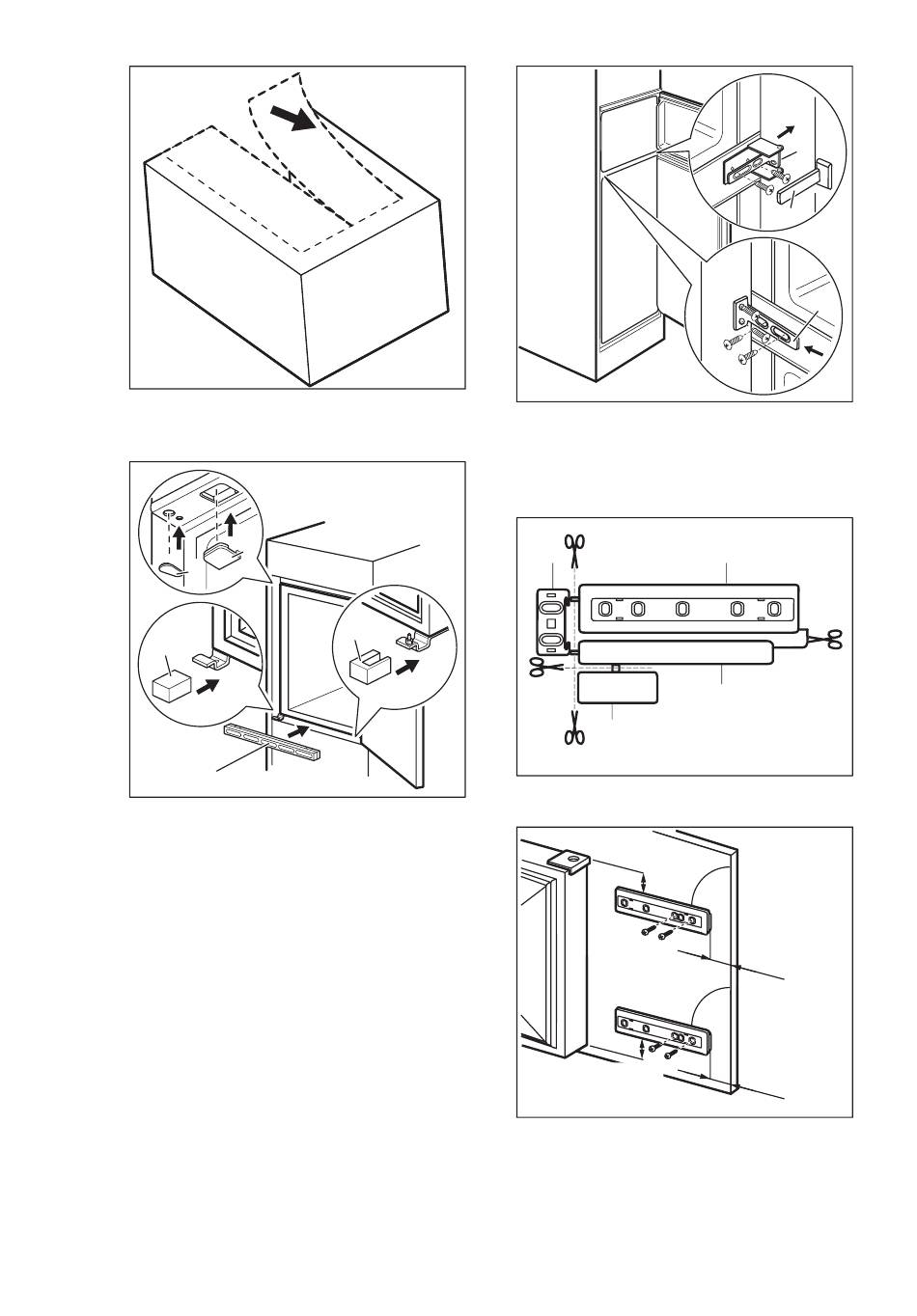

9. Fixez les protections (C, D) sur les
ergots et dans les trous des
charnières.
C
D
E
B
10. Mettez en place la grille
d'aération (B).
11. Fixez les cache-charnières (E) sur la
charnière.
12. Placez l'appareil contre la paroi
latérale du meuble de cuisine.
13. Desserrez les vis de la pièce (G) et
déplacez la pièce (G) jusqu'à la paroi
latérale du meuble.
14. Serrez de nouveau les vis de la
15. Fixez la pièce (H) à la pièce (G).
16. Détachez les pièces (Ha), (Hb), (Hc)
E
17. Installez la pièce (Ha) sur la face
18. Poussez la pièce (Hc) sur la
pièce (G).
et (Hd).
Hb
Hc
Hd
intérieure du meuble de cuisine.
ca. 50 mm
90°
90°
ca. 50 mm
pièce (Ha).
FRANÇAIS 35
G
H
G
Ha
21 mm
21 mm
