BEDIENUNGSANLEITUNG
Elektronische Wandwaagen

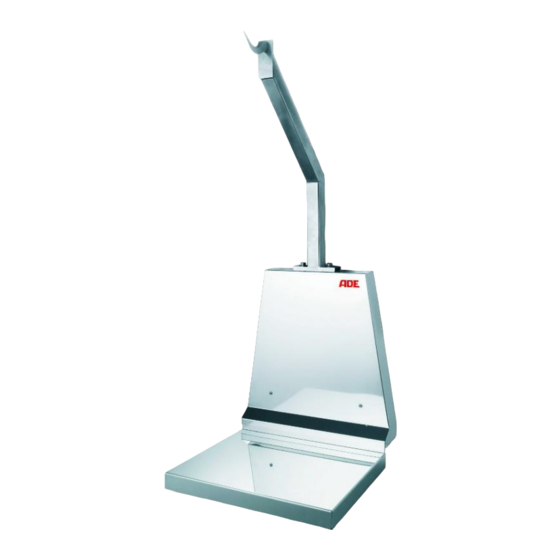

Wandwaage TerrexN
TerrexN-190823-Rev003-UM-de
ADE Germany GmbH & Co. KG
Hammer Steindamm 27 – 29
22089 Hamburg / GERMANY
BEDIENUNGSANLEITUNG BEFOLGEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
+49 (0) 40 432776-0
+49 (0) 40 432776-10
info@ade-germany.de
WICHTIG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ADE TerrexN
Inhaltszusammenfassung für ADE TerrexN

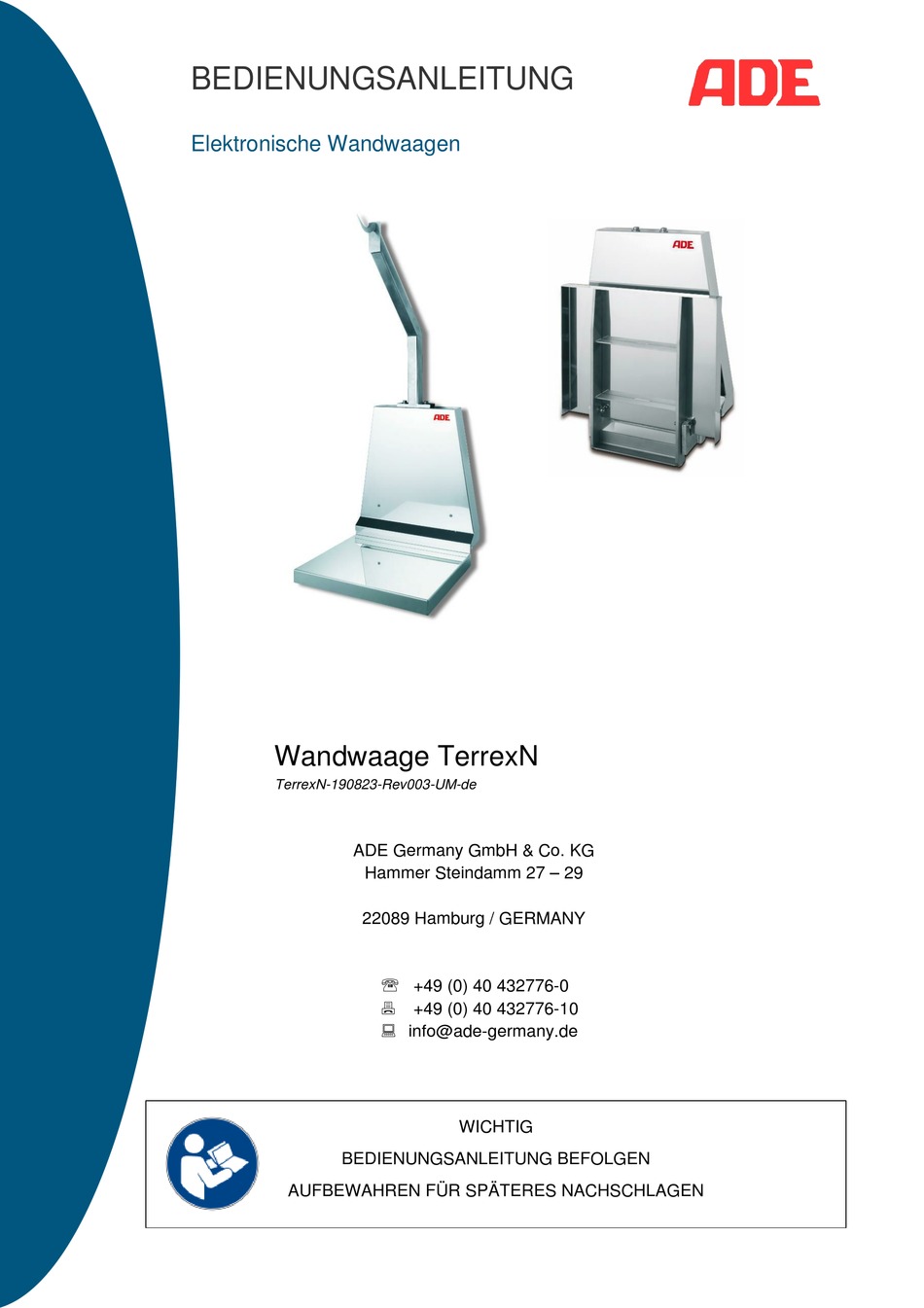

- Seite 1 BEDIENUNGSANLEITUNG Elektronische Wandwaagen Wandwaage TerrexN TerrexN-190823-Rev003-UM-de ADE Germany GmbH & Co. KG Hammer Steindamm 27 – 29 22089 Hamburg / GERMANY +49 (0) 40 432776-0 +49 (0) 40 432776-10 info@ade-germany.de WICHTIG BEDIENUNGSANLEITUNG BEFOLGEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN...
-
Seite 2: Inhaltsverzeichnis
7.2 Störungen und Fehlermeldungen ................... 8 7.3 Lager- und Transportbedingungen ................. 8 7.4 Entsorgung ........................8 7.5 Garantie ......................... 9 Technische Daten ......................9 Technische Zeichnungen ....................10 9.1 Übersichtsdarstellung ....................10 9.2 Explosionszeichnungen ....................11 9.3 Stückliste ........................14 10. Konformitätserklärung ....................15 11. Kontaktinformationen des Herstellers ................15 TerrexN-190823-Rev003-UM-de... -
Seite 3: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Ihre ADE Wandwaage ist ein Qualitätsprodukt und für die Gewichtsermittlung von Fleischwaren in Schlachtereien und Metzgereien bestimmt. Die Waage darf maximal mit dem auf dem Typenschild angegebenen Maximalgewicht (Max) be- lastet werden. Um präzise Ergebnisse zu erzielen, lesen Sie bitte die Installations- und Bedie- nungsanleitung sorgfältig durch und halten die darin enthaltenen Instruktionen ein. -
Seite 4: Lieferumfang
Beachten Sie auch die Sicherheitshinweise in der Bedienungsanleitung des Anzeigegerätes! Lieferumfang Prüfen Sie umgehend nach Erhalt der Waage den Lieferumfang auf seine Vollständigkeit. Neh- men Sie die Waage und das Zubehör vorsichtig aus der Verpackung und entfernen Sie sämtliche Verpackungsmaterialien. Wandwaage TerrexN Wandhalterung mit Befestigungsmaterial Bohrschablone Bedienungsanleitung Wandwaage Anzeigegerät Bedienungsanleitung des Anzeigegerätes... -
Seite 5: Übersicht
Verwenden Sie zur Montage nur das für den jeweiligen Wandtyp geeignete Montagematerial. Vergewissern Sie sich, dass im Bereich der Bohrungen keine Strom-, Wasser- oder sonstige Versorgungsleitungen verlaufen. Elektrische Geräte unterliegen besonderen Vorsichtsmaßnahmen hinsichtlich der EMV und müssen entsprechend dieser Bedienungsanleitung aufgestellt und betrieben werden! TerrexN-190823-Rev003-UM-de... - Seite 6 − Durchschraubbefestigung mit Gewindestangen bei allen anderen Mauerarten. (Kein Lieferumfang) 3. Position der Waage festlegen, Befestigungslöcher unter Verwendung der mitgelieferten Bohrschablone (Bild 1) in die Wand bohren, vorgegebene Maße beachten. Abstandsmaße zum Boden entsprechend den Bildern 2 - 4 sind einzuhalten. TerrexN-190823-Rev003-UM-de...
-
Seite 7: Installation Und Anschluss Des Anzeigegerätes
Waage mit einer Wasserwaage senkrecht (Lot) bzw. waagerecht (Flucht) ausrichten. Für den etwaigen Ausgleich des Lotes/ der Flucht Unterlegscheiben verwenden. Installation und Anschluss des Anzeigegerätes Beachten Sie hierzu die Vorgaben der Bedienungsanleitung des Anzeigegerätes. Inbetriebnahme des Wiegesystems Beachten Sie hierzu die Vorgaben der Bedienungsanleitung des Anzeigegerätes. TerrexN-190823-Rev003-UM-de... -
Seite 8: Pflege Und Wartung
Entfernen Sie (wenn möglich) alle Batterien und Akkus aus den Geräten und führen Sie diese der Batterieentsorgung zu. Achten Sie darauf, dass nur erschöpfte Batterien oder Batterien mit isolierten Polen entsorgt werden, damit es nicht zu einem Kurzschluss kommt! TerrexN-190823-Rev003-UM-de... -
Seite 9: Garantie
Garantie ADE wird dieses Produkt reparieren oder ersetzen, wenn der Nachweis geführt wird, dass es innerhalb von 1 Jahr vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelhafte Arbeits- qualität oder defektes Material versagt hat. Alle beweglichen Teile wie z. B. Akkus, Kabel, Netz- geräte etc. -
Seite 10: Technische Zeichnungen
9. Technische Zeichnungen 9.1 Übersichtsdarstellung TerrexN-190823-Rev003-UM-de... -
Seite 11: Explosionszeichnungen
Explosionszeichnungen TerrexN-190823-Rev003-UM-de... - Seite 12 TerrexN-190823-Rev003-UM-de...
- Seite 13 TerrexN-190823-Rev003-UM-de...
-
Seite 14: Stückliste
Galgen, V2A Haken; Fleischgalgen und Wurstgalgen Beipackteile zur Befestigung der Waage (Nicht auf der Zeichnung mit Aufgeführt) Bohrschablone mit Montageanweisung Verpackung Wandwaage Mutter M10, V2A, DIN 934 TOX-TRI-Dübel 12x71 Stockschraube M10x160 mm, V2A, DIN 88149 Karosseriescheibe 10,5, V2A, DIN 9021 TerrexN-190823-Rev003-UM-de... -
Seite 15: Konformitätserklärung
Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Waage eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, August 2019 ADE Germany GmbH & Co. KG Hammer Steindamm 27 – 29 D-22089 Hamburg 11. Kontaktinformationen des Herstellers Hersteller: ADE Germany GmbH &... - Seite 16 Händler: TerrexN-190823-Rev003-UM-de...
