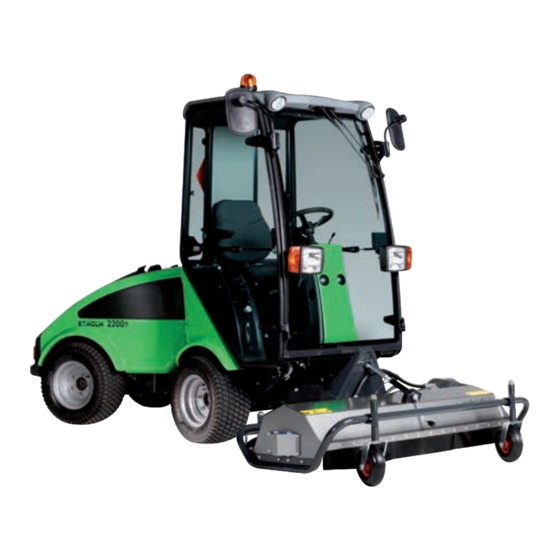

- Seite 1 etrieBsanleitung SCHLEGELMÄHER/ VERTIKUTIERER City Ranger 2200...
-
Seite 2: Einleitung
Wo dieses Symbol erscheint, ist also besondere Vorsicht geboten. Vorbehalte: Da wir von Egholm laufend um Verbesserungen bemüht sind, behalten wir uns das Recht vor, jederzeit und ohne Vorankündigung technische Änderungen an der Maschine und ihren Teilen vorzunehmen. Die Fa. Egholm A/S haftet nicht für etwaige Fehler in dieser Betriebsanleitung. -
Seite 3: Inhaltsverzeichnis
Ergebnis ist ein schöner, gepflegter Rasen. Auf Flächen, wo das Gras nicht ständig kurz gehalten werden muss, eignet sich der Schlegelmäher von Egholm in idealer Der Schlegelmäher/Vertikutierer darf nur zum Mähen von Weise. Es ist einfach erstaunlich, wie die Maschine... -
Seite 4: Allgemeines
Allgemeines 1.1 Sicherheit Aufenthalt im Arbeitsbereich vermeiden! Es ist darauf zu achten, dass sich niemand in der Nähe der in Betrieb befindlichen Maschine aufhält, da Klemmgefahr besteht. Hinweis: Aufenthalt im Arbeitsbereich vermeiden! Aufgrund der Knicklenkung schert das Heck der Maschine beim Schwenken aus – immer Abstand halten! Aufenthalt im Arbeitsbereich ist deshalb zu vermeiden. -
Seite 5: Eg-Konformitätserklärung
Allgemeines 1.2 EG-Konformitätserklärung Hersteller: Egholm Maskiner A/S Transportvej 27 • DK-7620 Lemvig Adresse: +45 97 81 12 05 Telefon: erklärt hiermit, dass: die Maschine: Schlegelmäher/Vertikutierer 2200 22SLK Typ: · den einschlägigen Bestimmungen der EG-Maschinenrichtlinie 2006/42/EG entspricht. Ort: Lemvig Datum: Unterschrift: Knud Olsen, Senior Ingenieur Betriebsanleitung City Ranger 2200 Schlegelmäher/Vertikutierer... -
Seite 6: Technische Daten
Allgemeines 1.3 Technische Daten Abmessungen: Montiert: Demontiert: Länge (L) 3060 mm 955 mm Breite (B) 1475 mm 1475 mm Höhe 1960 mm 530 mm Technische Daten: Typenbezeichnung 22SLK Rotor max. Drehzahl. 2800 U/min Schlegelmäher: Arbeitsbreite 1226 mm Schnitthöhe max 0-110 mm Schlegelmesser 76 Stück. -
Seite 7: An- Und Abbau
Betriebsanleitung 2.1 An- und Abbau 1. Die Verriegelung am Frontkuppeldreieck entriegeln. (Abb. 1) 2. Den Geräteträger an den Schlegelmäher heranfahren, bis die Frontkuppeldreiecke ineinandergreifen. 3. Das Frontkuppeldreieck durch Zurückziehen des Joysticks Verriegelung anheben, bis der Schlegelmäher keinen Bodenkontakt mehr hat. (Abb. 2) 4. -
Seite 8: Vor Inbetriebnahme
Betriebsanleitung 2.2 Vor Inbetriebnahme Während des Transports: Die Transportverriegelung Verriegelt verhindert ein unbeabsichtigtes Absenken des Geräts während der Fahrt zum oder vom Einsatzort. Die Transportsicherung wie folgt verriegeln: Die Verriegelung in die obere Position ziehen. Den Joystick nach oben ziehen, um das Frontkuppeldreieck anzuheben. -
Seite 9: Inbetriebnahme
Schwimmstellung aktivieren. (Abb. 1) Der Schlegelmäher Schwimmstellung Joystick passt sich dadurch immer dem Gelände an. Für die Einstellung der Schwimmstellung bzw. Gewichtsübertragung, siehe Betriebsanleitung für den Geräteträger Egholm 2200. 4. Den Schlegelmäher durch Einschalten des Front- Hydraulikantriebs starten. (Abb. 2) Vorsicht! Kanaldeckel oder ähnliche erhöhte... -
Seite 10: Höhenverstellung
Betriebsanleitung 2.4 Höhenverstellung Schnitthöhe (Einsatz als Schlegelmäher) Distanzringe (Anzahl) Schnitthöhe (mm) Einstellung der Schnitthöhe (Einsatz als Schlegelmäher): 0 - 50 3 - 58 Die Schnitthöhe wird folgendermaßen eingestellt: 11 - 63 1. Die Maschine anhalten. 18 - 70 2. Die Grobeinstellung erfolgt mit Hilfe von 7 Distanzringen 25 - 78 zwischen 0 - 110 mm. -
Seite 11: Einstellung Der Schnitttiefe (Einsatz Als Vertikutierer)
Betriebsanleitung Einstellung der Schnitttiefe (Einsatz als Vertikutierer): Die Schnitttiefe wird folgendermaßen eingestellt: 1. Die Maschine anhalten. 2. Sicherungsring abnehmen, Vorderräder abbauen und an beiden Seiten zwischen Rad und Gerätehalterung die Sicherungssplint Kurbel für die Feineinstellung gewünschte Anzahl Ringe einsetzen (die gleiche Anzahl auf beiden Vorderrädern), damit die gewünschte Arbeitstiefe erzielt wird. -
Seite 12: Service Und Wartung
Service und Wartung 3.1 Reinigung Reinigung des Schlegelmähers: Tägliche Reinigung und Wartung verlängert die Lebensdauer von Maschine und Gerät. Schlegelmäher zur Erleichterung der Reinigung nach vorne kippen. (Abb. 1) Angekippter Schlegelmäher Um zu vermeiden, dass Gras an den Messern und der Abdeckung haften bleibt, wird empfohlen, den Schlegelmäher gleich nach jedem Einsatz zu reinigen. -
Seite 13: Wartung
Service und Wartung 3.2 Wartung Abschmieren der Lager, Prüfung und Nachspannen der Treibriemen: Die Lager für die Rotorwelle sind regelmäßig (etwa alle 10 Betriebsstunden) mit einem hochwertigen Schmierfett abzuschmieren. Schmierstelle (Lager an der linken Seite) 1. Die Maschine anhalten. 2. An der linken Seite des Schlegelmähers die Abdeckung, die die Treibriemen schützt, abbauen. -
Seite 14: Austausch Der Schlegelmesser
Service und Wartung Austausch der Schlegelmesser: Die Schlegelmesser wie folgt austauschen: 1. Die Maschine anhalten. 2. Schlegelmäher abbauen. 3. Das Mähwerk aufstellen. (Abb. 1) Angekippter Schlegelmäher 4. Bolzen und Mutter, mit denen die Schlegelmesser befestigt sind, lösen und Bolzen und Messer ausbauen. (Abb. 2) 5. -
Seite 15: Austausch Der Vertikutiermesser
Schraubbefestigung für die Messer Es dürfen ausschließlich selbstsichernde Muttern verwendet werden. Neue Messer, Schrauben und Muttern sind bei Ihrem Egholm-Fachhändler erhältlich. Einwinterung: Für die Einlagerung des Schlegelmähers außerhalb der Saison wird Folgendes empfohlen: 1. Eventuellen losen Lack entfernen und die Stellen mit Die Vertikutiermesser sind einzeln einzusetzen. -
Seite 16: Bestimmungen
6. Damit Egholm eventuelle Gewährleistungsansprüche anerkennen kann, muss die Wartung gemäß den geltenden Anweisungen durchgeführt und dokumentiert werden. 7. Die Fa. Egholm A/S behält sich das Recht vor, Verbesserungen oder konstruktive Änderungen an Maschinen vorzunehmen, ohne sich dazu zu verpflichten, schon ausgelieferte Maschinen ebenfalls entsprechend zu modifizieren. -
Seite 17: Reklamationsbestimmungen
Bestimmungen 4.2 Reklamationsbestimmungen Anfragen bezüglich Einsatz, Reparatur, Wartung oder Ersatzteile sowie eventuelle Reklamationen richten Sie bitte direkt an Ihren Egholm-Vertriebspartner. Wir sind sicher, dass Ihnen die Maschine gute Dienste leisten wird. Mit freundlichen Grüßen Egholm A/S 4.3 Entsorgung Wenn der Schlegelmäher/Vertikutierer nach vielen Jahren ausgedient hat, ist er entsprechend einschlägiger gesetzlicher Bestimmungen sachgerecht zu entsorgen. -
Seite 18: Verschleißteile
Verschleißteile 5.1 Verschleißteile - City Ranger 2200 Schlegelmäher/Vertikutierer 01100300 Rad 09700290 Steinschlagschutz, Hinterkante 90203061 Vertikutiermessersatz 09701270 Gummirolle 01604020 Keilriemen 90501681 Schlegelmessersatz 01700040 Lager für Gummirollen 09701530 Distanzring 09700280 Steinschlagschutz, Vorderkante Betriebsanleitung City Ranger 2200 Schlegelmäher/Vertikutierer... -
Seite 19: Notizen
Notizen Betriebsanleitung City Ranger 2200 Schlegelmäher/Vertikutierer... - Seite 20 Egholm A/S Transportvej 27 DK-7620 Lemvig T. +45 97 81 12 05 F. +45 97 81 12 10 www.egholm.de info@egholm.de 70101041-01 DE...
