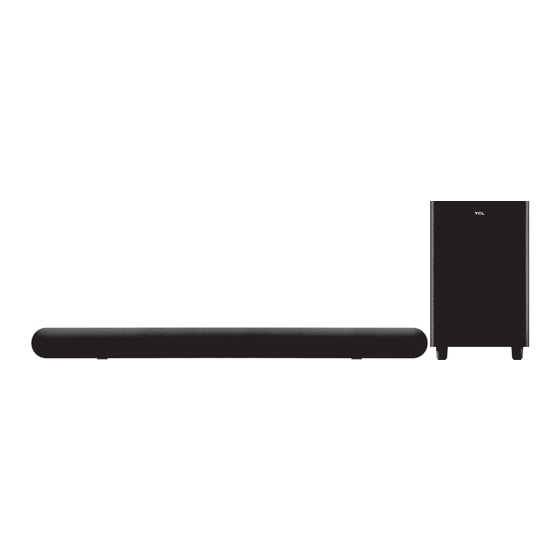

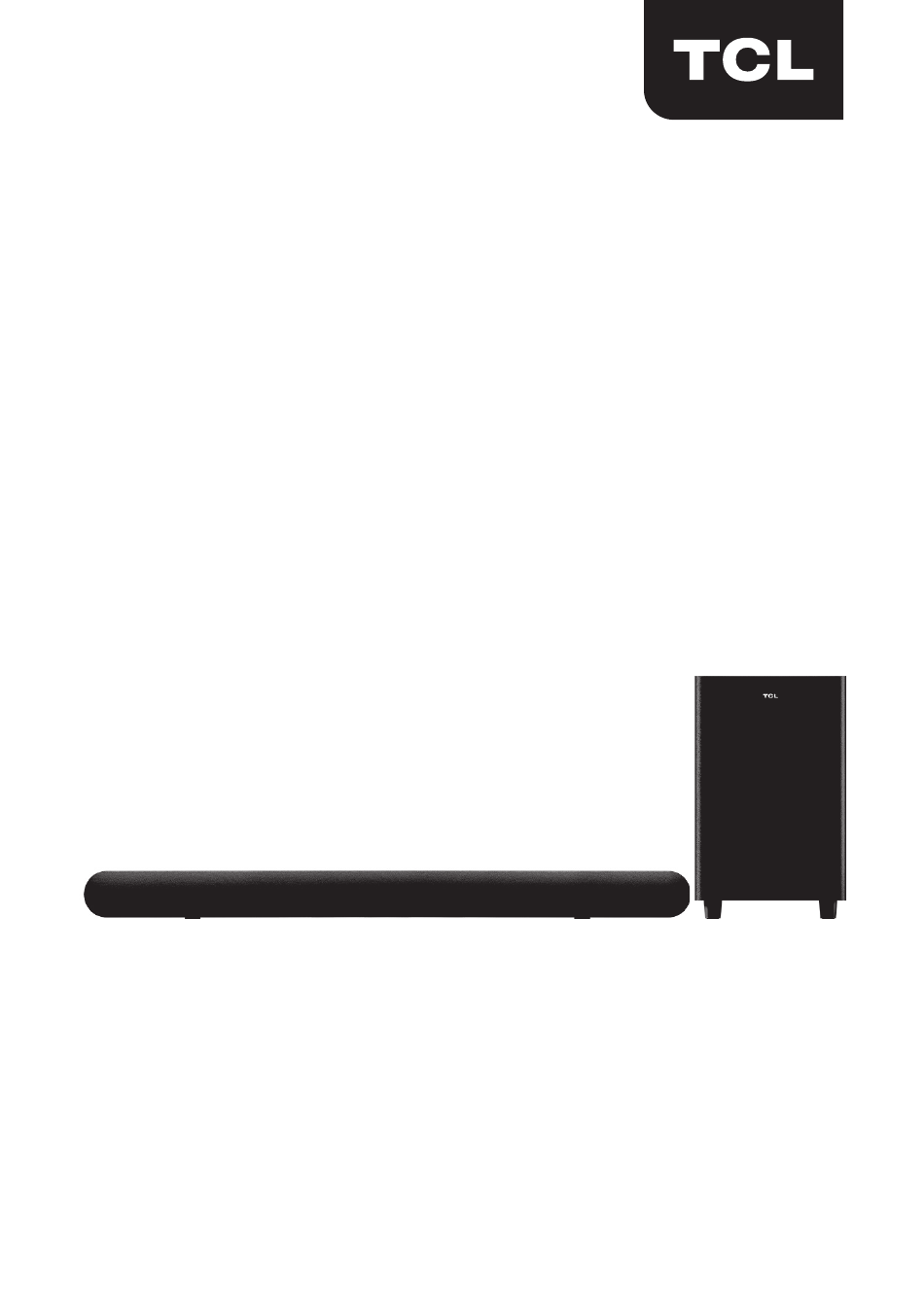

- Seite 1 2.1-Kanal-Soundbar mit Dolby Audio & kabellosem Tieftöner Serie 6110 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Vor der Aufstellung und Inbetriebnahme 2 Willkommen Verpackungsinhalt Übersicht über die Soundbar Übersicht zum kabellosen Tieftöner Übersicht der Fernbedienung Einrichten Ihrer Soundbar Befestigung Ihrer Soundbar (Hauptgerät) an der Wand Positionierung Ihres Tieftöners Einsetzen/Ersetzen der Batterien in der Fernbedienung 3 Verbinden Ihrer Soundbar Anschließen mittels HDMI-Kabel Anschließen mittels eines optischen Kabels... - Seite 3 Wiedergeben von Musik über das USB-Kabel oder von einem Datenträger 5 Technische Daten 6 Hinweise Konformitätserklärung Entsorgen Ihres Altgeräts und der Batterie/des Akkus Warenzeichen 7 FAQ...
-
Seite 4: Vor Der Aufstellung Und Inbetriebnahme
1 Vor der Aufstellung und Inbetriebnahme • Lesen und beachten Sie sämtliche der in der Bedienungsanleitung enthaltenen Sicherheitshinweise. • Diese Soundbar ist ausschließlich zur Verwendung in Innenräumen vorgesehen. Sollte das Produkt versehentlich mit kleinen Mengen Wasser in Kontakt kommen, ziehen Sie umgehend den Netzstecker und entfernen Sie das Wasser mit einem trockenen Tuch. - Seite 5 • Achten Sie darauf, dass das HDMI-Kabel und das optische Kabel zu keinem Zeitpunkt zu stark geknickt werden, da dies zu einer erheblichen Beeinträchtigung der Leistung führen kann. • Schützen Sie sich vor einer Schädigung Ihres Gehörgangs, indem Sie die Lautstärke stets auf einen angemessenen Pegel einstellen.
-
Seite 6: Willkommen
2 Willkommen Vielen Dank, dass Sie sich zum Kauf unserer neuen TCL Soundbar entschieden haben! Nach dem Einrichten und Anschließen kommen Sie in den Genuss einer überragenden Klangqualität und eines modernen Designs, das perfekt zu Ihrem Home Entertainment System passt. Es ist empfehlenswert, dass Sie sich diese Bedienungsanleitung durchlesen, die Sie beim ordnungsgemäßen und... - Seite 7 Fernbedienung AAA-Batterie × 2 Netzkabel × 2 Wanddübel × 2 Wandbefestigungsschraube × 2 Wandhalterung × 2 Merkblatt mit Kurzanleitung Sicherheitshinweisen Schablone für die Wandmontage...
-
Seite 8: Übersicht Über Die Soundbar
Übersicht über die Soundbar Drücken Sie diese Taste, um die Soundbar entweder einzuschalten oder um in den Standby-Modus zu wechseln. Drücken, um aus den Modi HDMI/Optisch/AUX/USB/ Bluetooth die gewünschte Audioquelle auszuwählen. Drücken, um die Bluetooth-Funktion zu aktivieren. Halten Sie diese Taste gedrückt, um die Soundbar in den Kopplungsmodus zu versetzen. - Seite 9 Drücken Sie die Taste, um den Lautstärkepegel zu erhöhen oder zu verringern. 5 LED-Anzeige Rot: im Standby-Modus. Violett: im HDMI ARC-Modus. Grün: im AUX-Modus. Blau: im Bluetooth-Modus. Gelb: im optischen Modus. Cyan: im USB-Modus. 6 LED-Anzeige für den Klangmodus Die LED-Anzeige beginnt beim Umschalten zwischen den Klangmodi MUSIK / FILM / TV zu blinken.
-
Seite 10: Übersicht Zum Kabellosen Tieftöner
Übersicht zum kabellosen Tieftöner 1 Netzanschlussbuchse 2 Gelbe LED-Anzeige • blinkt langsam, wenn sich der Tieftöner im Standby-Modus befindet. • blinkt schnell, wenn der Kopplungsvorgang läuft. • leuchtet durchgehend, wenn der Kopplungsvorgang erfolgreich war. 3 KOPPLUNG Halten Sie zunächst die Taste an der Soundbar (Hauptgerät) oder auf der Fernbedienung gedrückt, bis die vier LEDs zu blinken beginnen. -
Seite 11: Übersicht Der Fernbedienung
Übersicht der Fernbedienung Drücken, um die Soundbar einzuschalten oder in den Standby-Modus zu versetzen. Halten Sie diese Taste gedrückt, um die Werkseinstellungen der Soundbar wiederherzustellen. Drücken, um die Stummschaltung des Tons zu aktivieren/ deaktivieren. Drücken Sie die Taste, um den Lautstärkepegel zu erhöhen oder zu verringern. - Seite 12 Drücken, um die Wiedergabe im Bluetooth-/USB-Modus zu starten/zu pausieren/fortzusetzen. Halten Sie die Taste bei aktiviertem Bluetooth-Modus drei Sekunden lang gedrückt, um die bestehende Bluetooth-Verbindung zu trennen und den Kopplungsvorgang erneut einzuleiten. Drücken, um im Bluetooth-/USB-Modus zum vorherigen oder nächsten Titel zu springen. Drücken, um aus den Modi HDMI/Optisch/AUX/USB/ Bluetooth die gewünschte Audioquelle auszuwählen.
-
Seite 13: Einrichten Ihrer Soundbar
• Für Unfälle oder Schäden, die sich aus einer unsachgemäßen Montage der Wandhalterungen und Schrauben, einer unzureichenden Festigkeit der Wand usw. ergeben, übernimmt TCL Overseas Marketing Limited keine Haftung. • Für die Montage wird zusätzliches Werkzeug (nicht im Lieferumfang enthalten) benötigt. - Seite 14 Legen Sie die mitgelieferte Schablone für die Wandmontage auf die gewünschte Stelle an der Wand. Sorgen Sie dafür, dass sich die für die Wandmontage vorgesehene Schablone mittig und mindestens 5 cm unterhalb des Fernsehgeräts befindet. Verwenden Sie dazu eine Wasserwaage und achten Sie darauf, dass die Schablone möglichst genau ausgerichtet ist.
- Seite 15 >5 cm Schrauben Sie jetzt die Gummifüße von der Soundbar ab. (Bewahren Sie sie für den späteren Gebrauch sicher auf.) Montieren Sie dann die beiden Wandhalterungen an die Soundbar. Anschließend können Sie die vorgesehenen Schrauben in die Wanddübel setzen. Ziehen Sie nun die Schrauben an, aber sorgen Sie dafür, dass 4 mm zwischen den Schraubenköpfen und der Wand frei bleiben.
- Seite 16 4 mm 513 mm...
- Seite 17 Hängen Sie die Soundbar anschließend in die Schrauben ein. Hinweise • Überprüfen Sie noch ein letztes Mal den Montageort, bevor sie die Soundbar endgültig an der Wand montieren (siehe „Befestigung Ihrer Soundbar (Hauptgerät) an der Wand“ auf Seite 12). • Möglicherweise ist es besser, vor der Wandmontage der Soundbar die Kabel anzuschließen.
-
Seite 18: Positionierung Ihres Tieftöners
Positionierung Ihres Tieftöners Der Abstand zwischen dem Tieftöner und der Soundbar (Hauptgerät) sollte nicht größer als drei Meter sein. <3 m Einsetzen/Ersetzen der Batterien in der Fernbedienung Warnhinweise • Es besteht Explosionsgefahr, wenn die Batterie nicht ordnungsgemäß ersetzt wird. Tauschen Sie die Batterien nur gegen Batterien des gleichen Typs aus. - Seite 19 Öffnen Sie das Batteriefach und nehmen Sie bei Bedarf die gebrauchte Batterien heraus. Setzen Sie dann zwei neue AAA-Batterien in das Batteriefach ein und achten Sie dabei auf die richtige Polarität (+/-). Schließen Sie das Batteriefach anschließend wieder.
-
Seite 20: Verbinden Ihrer Soundbar
3 Verbinden Ihrer Soundbar Nachdem Sie sich für einen geeigneten Aufstellungs- bzw. Montageort der Soundbar (Hauptgerät) entschieden haben, können Sie sie nun mit Ihrem Fernsehgerät oder einem anderen kompatiblen Gerät verbinden und den Ton über Ihre Soundbar wiedergeben. Vergewissern Sie sich, dass Sie den Ton Ihres Fernsehgeräts oder des mit der Soundbar verbundenen Geräts stummgeschaltet haben. - Seite 21 Verbinden Sie Ihre Soundbar mit dem mit (ARC) gekennzeichneten HDMI-Eingang Ihres TCL-Fernsehgeräts. Drücken Sie die Taste Einstellungen auf der Fernbedienung Ihres TCL-Fernsehgeräts. Navigieren Sie zu den Systemeinstellungen. Stellen Sie die Option „T-Link“ Ihres Fernsehgeräts auf „Ein“. (In den Einstellungen kann die Funktion...
-
Seite 22: Anschließen Mittels Eines Optischen Kabels
Anschließen mittels eines optischen Kabels Entfernen Sie, sofern erforderlich, zunächst einmal die Schutzabdeckungen des optischen Kabels. Schließen Sie das eine Ende des optischen Kabels am optischen Eingang Ihrer Soundbar und das andere Ende am optischen Ausgang Ihres Fernsehgeräts oder des mit der Soundbar zu verbindenden Geräts an. -
Seite 23: Einrichten Ihrer Soundbar, Wenn Sie Ein Optisches Kabel Benutzen
Um mit dem optischen Kabel den bestmöglichen Klang zu erhalten: Drücken Sie zunächst einmal die zum Aufrufen der Einstellungen vorgesehene Taste auf der Fernbedienung Ihres TCL-Fernsehgeräts. Navigieren Sie dann zur Option „Ton“, die unter den Einstellungen aufgelistet ist. Entfernen Sie den Haken bei der Option „TV-Lautsprecher aktiviert“. -
Seite 24: Anschließen Mittels Eines 3,5-Mm-Klinkenkabels
Anschließen mittels eines 3,5-mm-Klinkenkabels Hierzu stehen Ihnen die folgenden Möglichkeiten zur Verfügung: • Schließen Sie ein Ende des 3,5-mm-Klinkenkabels an den AUX-Eingangsanschluss Ihrer Soundbar (Hauptgerät) und das andere Ende an den Kopfhörer- oder Audioausgang Ihres Fernsehgeräts oder eines anderen mit der Soundbar verbundenen Geräts an. -
Seite 25: Anschließen Ihrer Soundbar An Die Stromversorgung
Anschließen Ihrer Soundbar an die Stromversorgung Vergewissern Sie sich vor dem Anschließen der Soundbar an die Stromversorgung, dass alle anderen benötigten Anschlüsse durchgeführt worden sind. Stellen Sie sicher, dass die Versorgungsspannung den in Ihrem Land geltenden Vorschriften zur Betriebssicherheit entspricht (siehe „Technische Daten“ auf Seite 35) Schließen Sie nun den Adapter des anderen mitgelieferten Netzkabels an den Netzeingang Ihres Tieftöners und stecken Sie den Netzstecker in eine... -
Seite 26: Verbinden Ihrer Soundbar Mit Einem Bluetooth-Gerät
Die blaue LED blinkt schnell. Die Soundbar befindet sich jetzt im Kopplungsmodus. Schalten Sie Ihr Bluetooth-Gerät ein und aktivieren Sie dessen Bluetooth-Funktion. Wählen Sie dann auf Ihrem Bluetooth-Gerät TCL 6110 aus der Liste der verfügbaren Geräte aus. Sie können nun deutlich mehrere Doppel-Signaltöne vernehmen. - Seite 27 Tipp Sollten Sie den Modellnamen TCL 6110 in der Liste Ihres • Bluetooth-Geräts nicht finden können, dann halten Sie auf der Fernbedienung die Taste gedrückt. Sie werden sehen, dass die blaue LED schnell zu blinken beginnt. Die Soundbar wechselt jetzt in den Kopplungsmodus.
-
Seite 28: Verbinden Ihres Kabellosen Tieftöners Mit Der Soundbar
Verbinden Ihres kabellosen Tieftöners mit der Soundbar Sobald der kabellose Tieftöner angeschlossen ist, kommen Sie in den Genuss kraftvoller, tiefer Bässe und eines wirklich beeindruckenden Klangerlebnisses. Automatische Kopplung Sorgen Sie dafür, dass sowohl die Soundbar als auch der kabellose Tieftöner an die Stromversorgung angeschlossen und eingeschaltet sind. -
Seite 29: Manuelle Kopplung
Hinweis • Drücken Sie während des automatischen Kopplungsvorgangs nicht auf die Taste PAIR, die sich auf der Rückseite des kabellosen Tieftöners befindet. Manuelle Kopplung Sorgen Sie dafür, dass sowohl die Soundbar als auch der kabellose Tieftöner ordnungsgemäß an die Stromversorgung angeschlossen sind. Halten Sie dann die Taste an der Soundbar (Hauptgerät) oder auf der Fernbedienung gedrückt:... -
Seite 30: Bedienen Ihrer Soundbar
4 Bedienen Ihrer Soundbar Bedienung Ihrer Soundbar über das sich auf der Oberseite befindliche Bedienfeld oder die Fernbedienung Vergewissern Sie sich, dass die Soundbar ordnungsgemäß an die Stromversorgung und die Ausgangsgeräte (Quellen) angeschlossen wurde. Drücken Sie auf der Oberseite der Soundbar (Hauptgerät) oder der Fernbedienung, um zur richtigen Quelle zu wechseln. - Seite 31 LED-Anzeigen Source-Modus (Quelle) Cyan im USB-Modus Die gelbe LED blinkt dreimal Soundbar empfängt Dolby Audio ¸ Das PCM-Audioformat wird nicht auf dem Display angezeigt. Hinweis • Wird innerhalb von 10 Sekunden nach dem Einschalten der Soundbar weder die Soundbar (Haupteinheit) noch die Fernbedienung betätigt, erlöschen alle LED-Anzeigen an der Soundbar (Haupteinheit) und leuchten erst dann wieder auf, wenn eine Betätigung stattgefunden hat.
-
Seite 32: Klangeinstellungen
Klangeinstellungen Genießen Sie Ihre Filme oder Musik mit optimalem Klang. Drücken Sie +/-, um den Lautstärkepegel anzupassen. • • Drücken Sie auf der Fernbedienung, um den Ton stummzuschalten. Drücken Sie erneut, um die Stummschaltung zu deaktivieren. • Drücken Sie die EQ-Tasten (MOVIE/MUSIC/TV) auf der Fernbedienung, um beim Fernsehen, Filme schauen oder Hören von Musik den gewünschten Equalizer-Effekt (EQ) auszuwählen. -
Seite 33: Musikwiedergabe Über Ihr Bluetooth-Gerät
Symbol Bedeutung LED-Anzeigen Auswahl des Equalizer- MUSIK Effekts (EQ) FILM FERNSEHEN Musikwiedergabe über Ihr Bluetooth- Gerät Vergewissern Sie sich, dass Ihr Gerät A2DP und/oder AVRCP unterstützt. Schlagen Sie für Informationen hierzu in den technischen Daten Ihres Geräts nach. Koppeln Sie dann Ihr Bluetooth-Gerät mit der Soundbar (Hauptgerät) (siehe „Verbinden Ihrer Soundbar mit einem Bluetooth-Gerät“... -
Seite 34: Wiedergeben Von Musik Über Das Usb-Kabel Oder Von Einem Datenträger
Hinweis • Die Betriebsreichweite zwischen Ihrer Soundbar und Ihrem Bluetooth-Gerät beträgt ca. 10 Meter (ohne Hindernisse zwischen dem Bluetooth-Gerät und Ihrer Soundbar). Wiedergeben von Musik über das USB-Kabel oder von einem Datenträger Schließen Sie zunächst das USB-Gerät an den USB-A-Anschluss Ihrer Soundbar (Hauptgerät) an. Halten Sie dann die sich an der Soundbar (Hauptgerät) oder auf der Fernbedienung befindliche Taste gedrückt, bis die cyanfarbene LED zu leuchten beginnt. - Seite 35 Bedeutung LED-Display Musikwiedergabe läuft. Die cyanfarbene LED leuchtet durchgehend. Die cyanfarbene LED blinkt. Drücken Sie , um die Wiedergabe zu pausieren. Tipp • Diese Soundbar unterstützt USB-Geräte, die eine Speicherkapazität von maximal 32 GB aufweisen und auf denen Audiodateien in den Formaten MP3 gespeichert sind.
-
Seite 36: Technische Daten
5 Technische Daten Soundbar • Netzteil: 100 – 240 V Wechselstrom, 50/60 Hz • Leistungsaufnahme: 20 W • Stromverbrauch im Standby-Modus: ≤ 0,5 W • Widerstand: 6 Ω • Frequenzgang: 150 Hz – 20 kHz • Abmessungen (B × H × T): 800 × 62 × 107 mm •... -
Seite 37: Hinweise
6 Hinweise Konformitätserklärung Hiermit erklärt TCL Overseas Marketing Limited, dass dieses Produkt sowohl den grundlegenden Anforderungen als auch den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU entspricht. Die vollständige Konformitätserklärung finden Sie unter www.tcl.com. Entsorgen Ihres Altgeräts und der Batterie/des Akkus... - Seite 38 Dieses Symbol weist darauf hin, dass dieses Produkt eine Batterie enthält, die unter die EU-Richtlinie 2013/56/EU fällt und somit nicht über den gewöhnlichen Haushaltsmüll entsorgt werden darf. Informieren Sie sich über das örtliche getrennte Sammelsystem für Elektro- und Elektronikprodukte und Batterien. Befolgen Sie die örtlichen Vorschriften und entsorgen Sie sowohl das Produkt als auch die Batterien niemals über den normalen Haushaltsmüll.
-
Seite 39: Warenzeichen
Warenzeichen Die Bluetooth®-Wortmarke und -Logos sind eingetragene Warenzeichen im Eigentum von Bluetooth SIG, Inc. Jede Verwendung dieser Marken durch die TTE Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen befinden sich im Eigentum der jeweiligen Inhaber. Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Dolby Audio und das Doppel-D-Symbol sind eingetragene Marken von Dolby Laboratories Licensing Corporation. -
Seite 40: Faq
7 FAQ Kein Strom • Vergewissern Sie sich, dass das Netzkabel ordnungsgemäß mit der Stromversorgung und der Netzbuchse des Geräts verbunden ist. • Vergewissern Sie sich, dass die Stromversorgung nicht defekt ist. • Vergewissern Sie sich, dass die Soundbar eingeschaltet ist. - Seite 41 Ein verzerrter Klang wird wiedergegeben. • Stellen Sie sicher, dass alle Kabel richtig angeschlossen sind. • Vergewissern Sie sich, dass Sie die richtige Signalquelle ausgewählt haben. • Vergewissern Sie sich, dass das Fernsehgerät stummgeschaltet ist, wenn Sie Audio über Ihr Fernsehgerät wiedergeben.
-
Seite 42: Wir Sind Immer Für Sie Da
TCL-kundendienst: www.tcl.com Unterstützung erhalten Sie unter WIR SIND IMMER FÜR SIE DA Setzen Sie sich bei Fragen zuerst mit uns in Verbindung SEIEN SIE BEIM ABBAUEN DER SOUNDBAR VORSICHTIG Copyright © 2020 TCL. Alle Rechte vorbehalten. TS6110_EU_DE_UM_V1.0...
