Seite 2: Inhaltsverzeichnis
Inhalt Informationen zu Ihrem neuen Etikettendrucker ........65 Produktregistrierung ....................65 Erste Schritte ..................... 65 Anschluss der Stromversorgung ...................66 Einsetzen der Batterien .....................66 Anschluss des optionalen Netzteils ................66 Einsetzen der Bandkassette ..................66 Erste Inbetriebnahme des Etikettendruckers ..........67 Kennenlernen des Etikettendruckers ............67 Ein- und Ausschalten ....................67 LCD-Display ........................68 Format ..........................68... - Seite 3 Verwendung des Etikettendrucker-Speichers ..........76 Speichern des Etiketts ....................76 Öffnen gespeicherter Etiketten ..................76 Einfügen von gespeichertem Text .................77 Wartung des Etikettendruckers ..............77 Problembehandlung .................. 78 DYMO D1-Etikettenkassetten ..............79 Netzteil ..................... 79 Rückmeldungen zur Dokumentation ............80 Informationen zum Umweltschutz .............. 81...

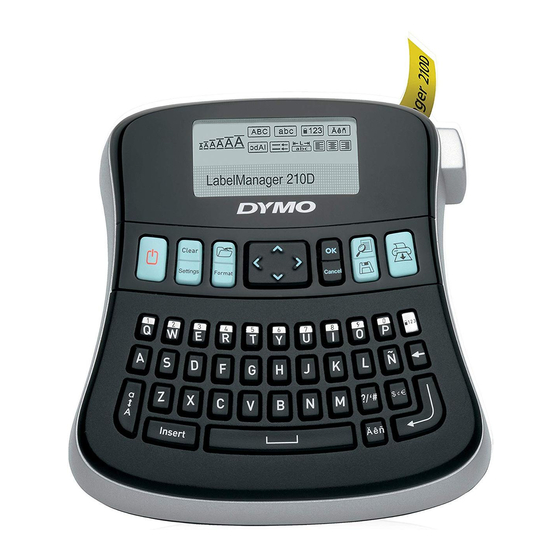

- Seite 4 21 22 Abbildung 1 LabelManager 210D Elektronischer Etikettendrucker Bandabschneidetaste 9 17 Netzteilanschluss Umlaute 10 Satzzeichen 18 Löschen Drucken 11 Leertaste 19 Abruf Speichern 12 Einfügen 20 Navigation 13 Großbuchstaben 21 LCD-Display Num-Lock 14 Format 22 Abbrechen Rücktaste 15 Einstellungen 23 Vorschau Währung...
-
Seite 5: Informationen Zu Ihrem Neuen Etikettendrucker
Informationen zu Ihrem neuen Etikettendrucker Mit Ihrem neuen DYMO LabelManager 210D Etikettendrucker können Sie eine Vielzahl hochwertiger selbstklebender Etiketten erstellen. Sie können die Etiketten in vielen verschiedenen Größen und Formatstilen drucken. Der Etikettendrucker verwendet DYMO D1-Bandkassetten mit Breiten von 6 mm, 9 mm oder 12 mm. -
Seite 6: Anschluss Der Stromversorgung
Anschluss des optionalen Netzteils Der Etikettendrucker kann auch mit einem optionalen Stromnetzteil (9 Volt, 1,5 A) betrieben werden. Wird das Netzteil mit dem Etikettendrucker verbunden, werden die Batterien als Stromquelle ausgeschaltet. So schließen Sie das Netzteil an: Stecken Sie das Netzteil in den Netzteilanschluss links oben am Etikettendrucker. Verbinden Sie das andere Ende des Netzteils mit einer Steckdose. -
Seite 7: Erste Inbetriebnahme Des Etikettendruckers
Erste Inbetriebnahme des Etikettendruckers Wenn Sie das Gerät zum ersten Mal einschalten, werden Sie gebeten, die gewünschte Sprache und Maßeinheiten auszuwählen. Diese Auswahl bleibt erhalten, bis Sie sie wieder ändern oder bis der Etikettendrucker zurückgesetzt wird. Sie können diese Einstellungen über die Taste "Settings"... -
Seite 8: Lcd-Display
Sie können bis zu 99 Zeichen und Leerzeichen eingeben. Die Anzeige gibt etwa 13 Zeichen auf einmal wieder. Die Anzahl der angezeigten Zeichen variiert je nach Laufweite. Mit dem exklusiven grafischen Display von DYMO wird fast jede Formatierung sofort sichtbar. Beispielsweise sind die Kursivschrift und der abgerundete Rahmen im Text unten deutlich zu erkennen. -
Seite 9: Caps-Modus
CAPS-Modus Mit der Taste wird die Großschreibung ein- und ausgeschaltet. Bei eingeschaltetem CAPS-Modus, wird CAPS auf dem Display angezeigt und alle eingegebenen Buchstaben erscheinen als Großbuchstaben. Der CAPS-Modus ist standardmäßig eingeschaltet. Wird der CAPS-Modus ausgeschaltet, werden alle Buchstaben als Kleinbuchstaben angezeigt. Num-Lock Die Taste ermöglicht den Zugriff auf die Zahlen auf einigen Buchstabentasten. -
Seite 10: Formatieren Des Etiketts
Formatieren des Etiketts Sie haben mehrere Formatoptionen zur Auswahl, um Ihr Etikett zu gestalten. Änderung der Schriftgröße Groß Für Ihre Etiketten stehen sechs Schriftgrößen zur Verfügung: , Mittel, Klein Extraklein Extragroß . Der ausgewählte Schriftgrad wird auf alle Zeichen auf dem Etikett angewendet. -
Seite 11: Hinzufügen Von Rahmen- Und Unterstreichungsstilen
Hinzufügen von Rahmen- und Unterstreichungsstilen Sie können Ihren Text durch einen Rahmen- oder Unterstreichungsstil hervorheben. ≥ Unterstrichen Rolle › Rechteck Sprechblase ‰ √ Abgerundet Blumen ∫ ¿ Gezackt Krokodil ¢ Spitz Ein Etikett kann unterstrichen oder in einen Rahmen eingebettet werden, aber nicht beides zusammen. -
Seite 12: Ausrichtung Des Textes
Ausrichtung des Textes Sie können den zu druckenden Text zentriert, rechtsbündig oder linksbündig ausrichten. Die voreingestellte Ausrichtung ist zentriert. So ändern Sie die Ausrichtung: Drücken Sie die Taste Wählen Sie Alignment (Ausrichtung), und drücken Sie die Taste Wählen Sie Ausrichtung rechts, links oder zentriert aus, und drücken Sie Etiketten mit fester Länge erstellen Normalerweise wird die Länge des Etiketts durch die Länge des Textes bestimmt. -
Seite 13: Verwendung Von Symbolen Und Sonderzeichen
Verwendung von Symbolen und Sonderzeichen Sie können bei Ihren Etiketten Symbole, Satzzeichen und andere Sonderzeichen hinzufügen. Einfügen von Symbolen Der Etikettendrucker unterstützt den unten gezeigten erweiterten Symbolsatz. (Subscripts/Superscripts) -
Seite 14: Hinzufügen Von Satzzeichen
So fügen Sie ein Symbol ein Drücken Sie die Taste , wählen Sie Symbols (Symbole) aus, und drücken Sie die Taste Wählen Sie die Symbolkategorie aus, und drücken Sie die Taste Bewegen Sie sich über die linke und rechte Pfeiltaste zum gewünschten Symbol. Mit der linken und rechten Pfeiltaste können Sie sich horizontal innerhalb einer Symbolzeile bewegen. -
Seite 15: Druckoptionen
So fügen Sie Umlaute und Buchstaben mit Akzent ein: Drücken Sie die Taste . Auf dem Display wird angezeigt, dass die Anzeige der Umlaute aktiviert ist. Drücken Sie auf eine Buchstabentaste. Die Umlaut- und Akzentvarianten werden angezeigt. Wenn der gewünschte Umlaut angezeigt wird, warten Sie einige Sekunden, bis der Cursor über dieses Zeichen hinweg gesprungen ist, und fahren Sie mit der Eingabe des Textes fort. -
Seite 16: Einstellung Des Druckkontrastes
Einstellung des Druckkontrastes Sie können den Druckkontrast einstellen, um die Druckqualität Ihres Etiketts fein einzustellen. So stellen Sie den Kontrast ein: Drücken Sie die Taste Wählen Sie Contrast (Kontrast), und drücken Sie die Taste Wählen Sie über die Pfeiltasten einen Kontrast zwischen (weniger Kontrast) und (mehr Kontrast) aus, und drücken Sie die Taste Verwendung des Etikettendrucker-Speichers... -
Seite 17: Einfügen Von Gespeichertem Text
Wenn Sie ein Etikett an einem Speicherort löschen möchten, wählen Sie den Speicherort aus, und drücken Sie auf die Taste Clear Einfügen von gespeichertem Text Sie können Texte aus gespeicherten Etiketten in das aktuelle Etikett einfügen. Es wird jedoch nur der Text, nicht die Formatierung, gespeichert. So fügen Sie einen gespeicherten Text ein: Platzieren Sie den Cursor an der Stelle im aktuellen Etikett, an der der Text eingefügt werden soll. -
Seite 18: Problembehandlung
Der Motor stoppt aufgrund eines Etikettenstaus. • Reinigen Sie das Schneidmesser. Wenn Sie weitere Unterstützung benötigen, wenden Sie sich an den Kundendienst von DYMO. Die entsprechende Kontakttelefonnummer für Ihr Land finden Sie unter Contacting Customer Support auf der Innenseite der Rückseite dieses Benutzerhandbuchs. -
Seite 19: Dymo D1-Etikettenkassetten
DYMO D1-Etikettenkassetten 6 mm 9 mm 12 mm Breite: Länge: S0720770 S0720670 S0720500 Schwarz/Transparent 43610 40910 45010 S0720510 Blau/Transparent 45011 S0720520 Rot/Transparent 45012 S0720780 S0720680 S0720530 Schwarz/Weiß 43613 40913 45013 S0720690 S0720540 Blau/Weiß 40914 45014 S0720700 S0720550 Rot/Weiß 40915 45015... -
Seite 20: Rückmeldungen Zur Dokumentation
Wir freuen uns auch über Vorschläge zu weiteren Themen, die Ihrer Meinung nach in der Dokumentation enthalten sein sollten. Schicken Sie dazu eine E-Mail an: documentation@dymo.com. Bitte beachten Sie, dass diese E-Mail-Adresse nur für Hinweise zur Dokumentation eingerichtet ist. Bei technischen Fragen wenden Sie sich bitte an den Kundendienst. -
Seite 21: Informationen Zum Umweltschutz
Informationen zum Umweltschutz Für die Herstellung des von Ihnen gekauften Geräts mussten natürliche Ressourcen verarbeitet und verwendet werden. Es kann daher sein, dass gesundheits- und umweltgefährdende Stoffe enthalten sind. Damit sie nicht in die Umwelt geraten und diese verschmutzen, empfehlen wir, das Gerät nach Gebrauch in den entsprechenden Sammelstellen zurückzugeben.
