Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verteilen von Radio- und
Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze ver-
wendet, wird keine Garantie übernommen!
Mit den Kaskadebausteinen können 4 SAT-ZF-Polarisationsebenen inklusive
terrestrischer Signale (z.B. FM, DAB+, DVB-T/T2) auf mehrere SAT-Receiver
verteilt werden.
SPU 556-09 = 6 Receiver
SPU 558-09 = 8 Receiver
SPU 5512-09 = 12 Receiver
SPU 5518-09/-19 = 18 Receiver.
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. QEW-Erdungswinkel an den Teilnehmerausgängen.
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher am Gerät (6).
HF-Anschluss:
Hinweis: Für ein Kaskadesystem mit den Kaskadebausteinen benötigen Sie
einen der Multischalter SPU 56-09, 510-09 oder 516-09 bzw. einen Kopfver-
stärker SVS 550-09.
Beachten Sie bei der Inbetriebnahme des Multischalters oder des Kopfver-
stärkers dessen Betriebsanleitung.

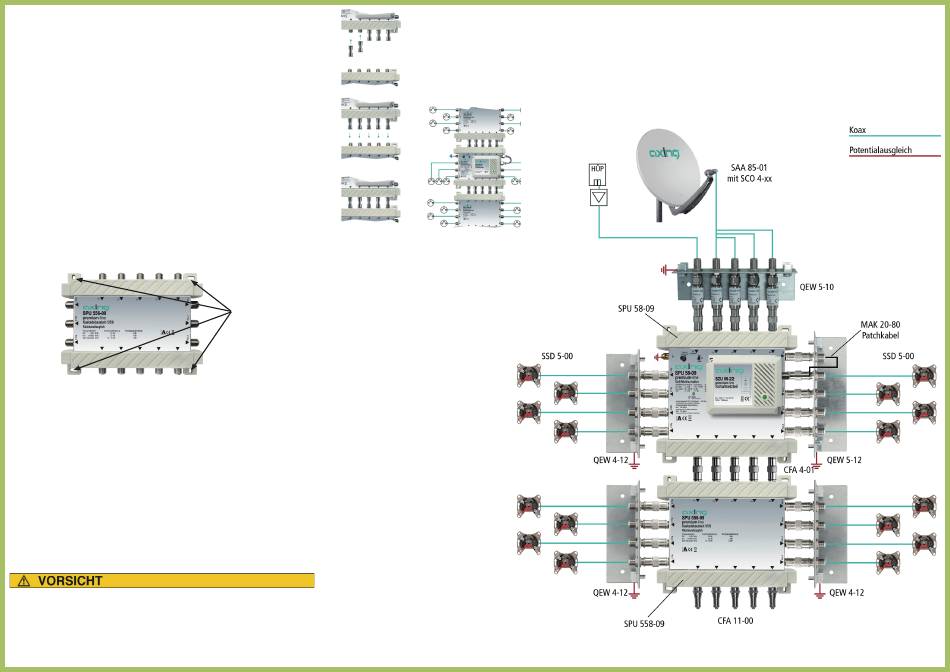

Verbinden Sie die Ausgänge der Multischalter mit den Eingängen der
Kaskadebausteine. Verwenden Sie F/F-Quickfix-Adapter CFA 4-01 (nicht im
Lieferumfang enthalten), damit können Sie die Geräte einfach aufeinander
stecken (1 bis 3) .
Wenn Sie mehrere Kaskadebausteine verwenden, schließen Sie die Aus-
gänge des Kaskadebausteins an den Eingängen eines weiteren Kaskade-
bausteins an usw. Hinweis: Abhängig vom Anlagenaufbau (Pegelverlusten),
sind beim Einsatz mehrerer Kaskadebausteine weitere Multischalter zur
Verstärkung der Durchgangssignale nötig (4).
Schließen Sie die Ausgänge des letzten Kaskadebausteins mit den beim
Multischalter beiliegenden Abschlusswiderständen CFA 11-00 ab (5).
Verbinden Sie die seitlichen Teilnehmeranschlüsse mit den Antennen-
steckdosen. Verwenden Sie für alle HF-Verbindungen Koaxialkabel mit
F-Compressionsstecker. Passende Kabel und Stecker finden Sie im aktuellen
AXING-Katalog oder unter www.axing.com.
1
2
4
3
6
5
