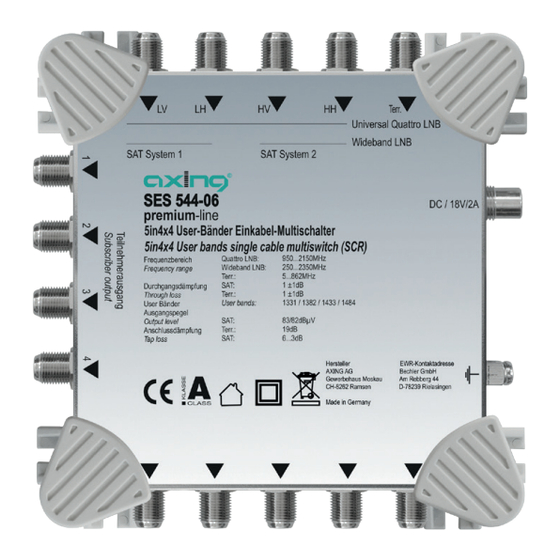

axing SES 544-06 Betriebsanleitung

Sicherheitshinweise:
 Die Installation des Gerätes und Reparaturen am Gerät sind
ausschließlich vom Fachmann unter Beachtung der geltenden VDE-
Richtlinien durchzuführen. Bei nicht fachgerechter Installation und
Inbetriebnahme wird keine Haftung übernommen.
 Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung
entfernen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das
Gerät reinigen oder an den Anschlüssen arbeiten.
 Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen
am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen
vorgenommen werden. Es besteht sonst Lebensgefahr, für die keine
Haftung übernommen wird.
 Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel
der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch
normgerechte Sicherungen des gleichen Nennwertes ersetzen.
 Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
 Um Beschädigungen am Gerät selbst oder an Peripheriegeräten
vorzubeugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur
auf flachen Oberflächen montiert werden.
 Planen Sie den Montage- bzw. Aufstellort so, dass Sie in
Gefahrensituationen den Netzstecker leicht erreichen und aus der
Steckdose ziehen können. Wählen Sie den Montage- bzw. Aufstellort
so, dass Kinder nicht unbeaufsichtigt am Gerät und dessen Anschlüssen
spielen können. Der Montage- bzw. Aufstellort muss eine sichere
Verlegung aller
angeschlossenen Kabel ermöglichen. Das Netzkabel sowie
Zuführungskabel dürfen nicht durch irgendwelche Gegenstände
beschädigt oder gequetscht werden.
 Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen
können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)
 Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder
Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,
dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie
außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.
Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr
durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die
Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin
etc.) kommen.
Stand 2017-10-24
Technische Änderungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Technische Daten:
Frequenzbereich TERR
Frequenzbereich Eingang/Kaskade SAT
Frequenzbereich Teilnehmeranschlüsse SAT
Eingangspegel (AGC)
Eingänge
Teilnehmeranschlüsse
User-Bänder
User Band Frequenzen
Anschlussdämpfung TERR
Ausgangspegel SAT @ 60...90 dBµV Eingangspegel
Durchgangsdämpfung TERR
Durchgangsdämpfung SAT
Entkopplung H/V
Rückflussdämpfung (Eingänge/Ausgänge)
Umgebungstemperaturbereich (gemäß EN 60065)
Anschlüsse
LNB-Spannung
Maximaler LNB-Versorgungsstrom (gesamt | pro LNB)
Stromaufnahme vom Receiver (SCR/CSS)
Stromaufnahme vom Receiver (Legacy)
Potentialausgleichanschluss
Maße (B × H × T) ca.
1 an jedem Ausgang stehen jeweils 4 User-Bänder zur Verfügung
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics and Electrical
Equipment). Dies bedeutet, dass elektrische und elektronische Komponenten
nicht mit dem Restmüll entsorgt werden dürfen. Gebrauchte elektrische und
elektronische Komponenten sind separat zu entsorgen.
WEEE Nr.
DE26869279
Hersteller EWR-Kontaktadresse
AXING AG Bechler GmbH
Gewerbehaus Moskau Am Rebberg 44
8262 Ramsen 78239 Rielasingen
5...862 MHz
250...2350 MHz
950...2150 MHz
60... 90 dBµV
5 SES 544-06
4
4 × 4 1
premium-line
1331/1382/1433/1484 MHz
17 dB ±2,0 dB
83 dBµV ±2,0 dB
Einkabelmultischalter
2 dB ±2,0 dB
4 dB ±2,0 dB
Betriebsanleitung
30 dB
≤ 10 dB
-20...70°C
F
12 V
1000 mA | 500 mA
180 mA
60 mA
4 mm
2
131 × 131 × 63 mm
