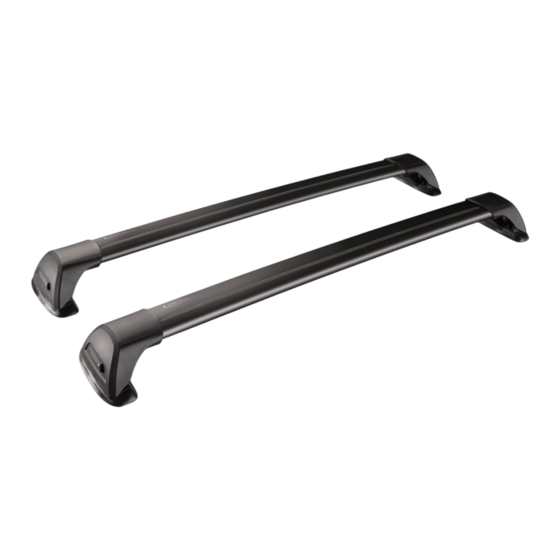

Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок

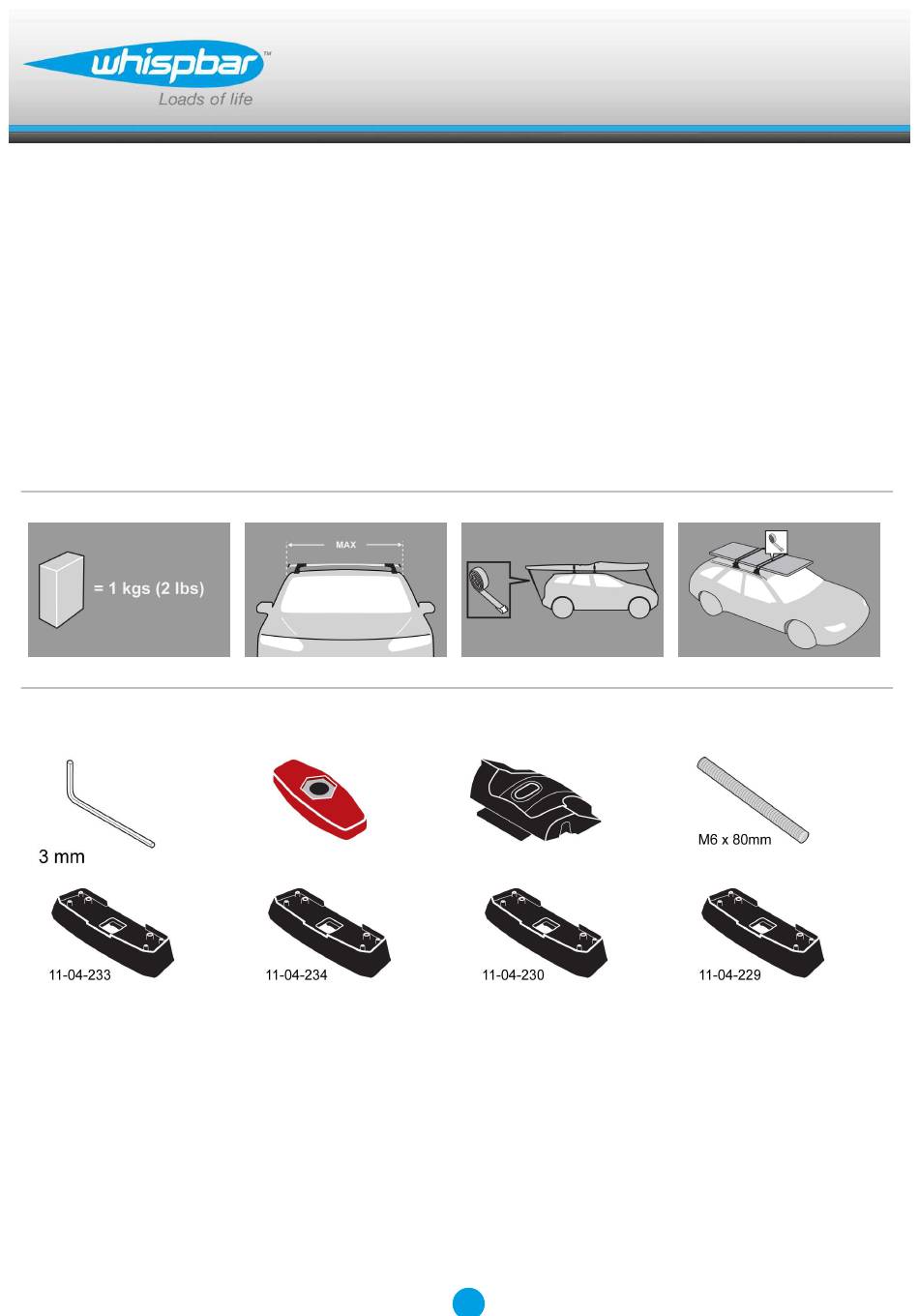

Revision No: 4C
x 1
x 1
x 4
x 1
1
Fitting Kit
x 4
x 1
K380W
x 4
x 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K380W
Inhaltszusammenfassung für Whispbar K380W
- Seite 1 K380W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 12 Fitting Kit K380W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 13 Fitting Kit K380W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Querträger auf erforderliche Breite einstellen.
- Seite 14 Fitting Kit K380W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 15 Fitting Kit K380W Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Vier Gewindestifte in das Mittelloch eindrehen. Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen. Die Teilenummer finden Sie auf der Unterseite des Pads.
- Seite 16 Fitting Kit K380W Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad-Teilenummer: A = 11-04-229 B = 11-04-230 C = 11-04-233 D = 11-04-234 Achten Sie darauf, dass die Fixpunktabdeckungen vertikal in den Vertiefungen der Pads sitzen. Platzieren Sie die Querstangen auf den Pads.
- Seite 17 Fitting Kit K380W Rote Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der rote Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Montage bei allen Beinen wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
- Seite 18 Fitting Kit K380W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 19: Sicherheitshinweise & Tipps
Fitting Kit K380W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 20 Fitting Kit K380W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
- Seite 70 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
