Diamond Future Box 2HE Montageanleitung Seite 2

Future Box 2HE
Externe Montageanleitung

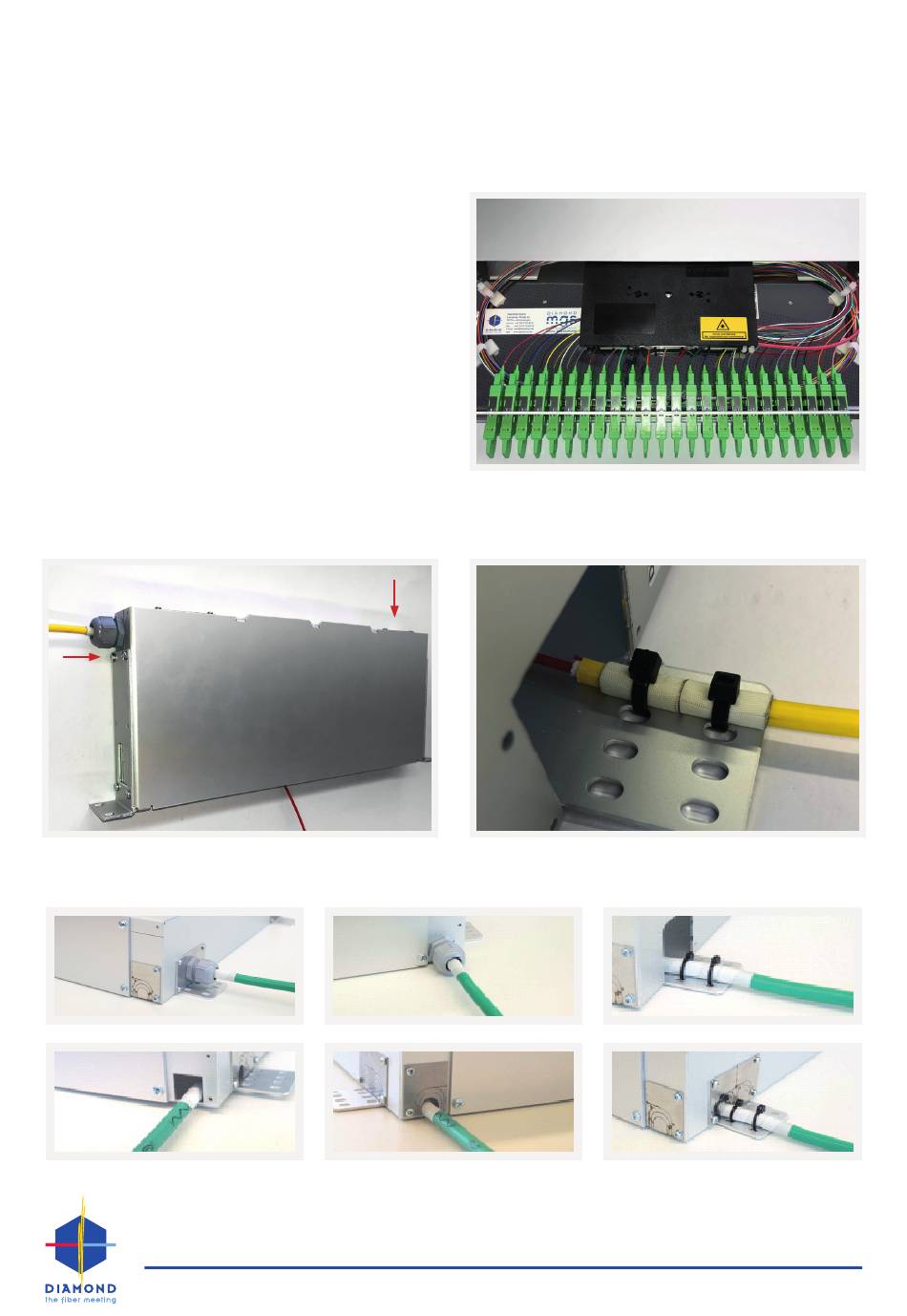

2. Die Box muss nun geöffnet werden. Hierzu wird der
Schlüssel (siehe Zubehörset) im Schloss gedreht. An-
schließend müssen die schwarzen Druckverschlüsse ge-
zogen werden.
Achtung: nur leicht lösen
Nun kann die Schublade bis zum Anschlag herausgezo-
gen werden.
Durch frontseitiges Abkippen (30° abkippbar) und rück-
seitiges Anheben der Schublade, ist diese einfach ent-
nehmbar.
3. Empfohlen wird, das Kabel von hinten rechts oder
seitlich links in das Modul zu führen.
Weiterhin sind folgende Montagemöglichkeiten vorhanden
DIAMOND GmbH
Tel. +49 711 79089 0
Leinfelder Straße 64 DE-70771 L.-Echterdingen
• •
Fax +49 711 79089 599 e-mail info@diamond.de
• •
4. Die Kabelbinder setzen am zuvor angebrachten Kle-
beband an.
Deutschland
•
www.diamond.de
•
2 / 3
