Diamond Future Box 2HE Montageanleitung Seite 3

Future Box 2HE
Externe Montageanleitung

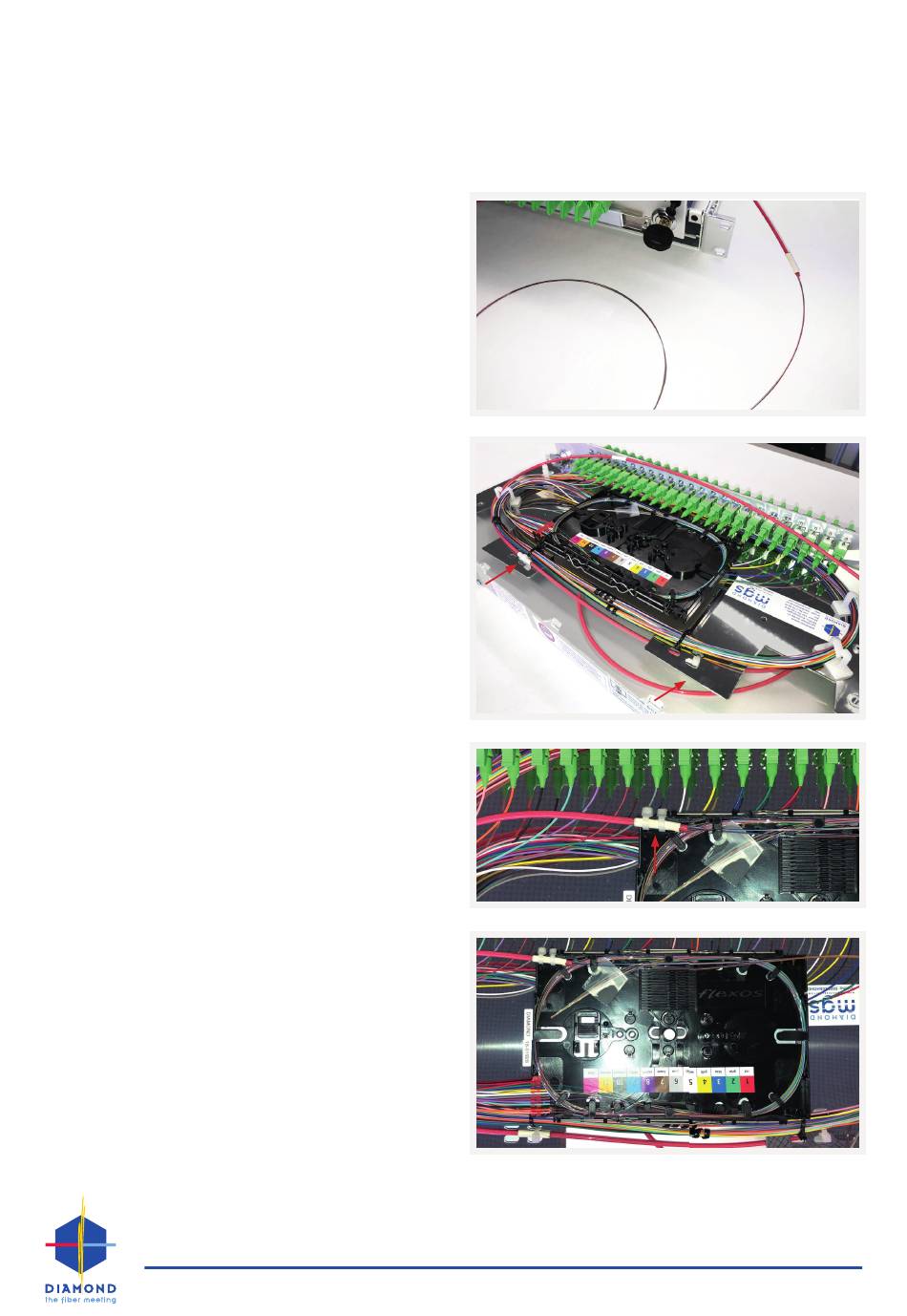

5. Nach der Fixierung des Kabels am Außengehäuse
wird nun je nach Lage des Kabels entsprechend die
Glasfasern einzeln herausgeführt.
Hinten rechts oder seitlich links: 140cm
Hinten links oder seitlich rechts: 155cm
Auch hier wird an der Übergangsstelle von Innenkabel
(hier rot) zu den nackten Fasern ein Klebeband (1-2 Um-
drehungen) am Innenkabel aufgebracht.
6. Das Innenkabel wird nun am hinteren Aufbau der
Schublade mit Kabelbindern fixiert. Auch hier muss zu-
nächst Klebeband um das Innenkabel angebracht wer-
den.
Wird das Kabel im Außengehäuse von hinten rechts
oder seitlich links eingeführt, so wird das Innenkabel an
der Schublade links unten und rechts oben fixiert. (siehe
rote Pfeile)
Wird das Kabel im Außengehäuse von hinten links oder
seitlich rechts eingeführt, so wird das Innenkabel an der
Schublade rechts unten und links oben fixiert.
7. Das Innenkabel wird dann an der bereits zuvor mit
Klebeband versehenen Stelle an der Spleißkassette mit-
tels zweier Kabelbinder fixiert.
8. Das Modul ist nun zum Spleißen vorbereitet.
Nach dem Spleißen werden die einzelnen Fasern und
die Spleißschütze in der Spleißkassette sauber abgelegt.
Optimal wäre die Ablage der Spleißschütze nach Farb-
code.
Beim Einbau der Schublade zurück in das Außengehäu-
se ist darauf zu achten, dass das Innenkabel am Unter-
teil der Schublade Platz findet, ohne beim Einsetzen der
Schublade abzuknicken.
