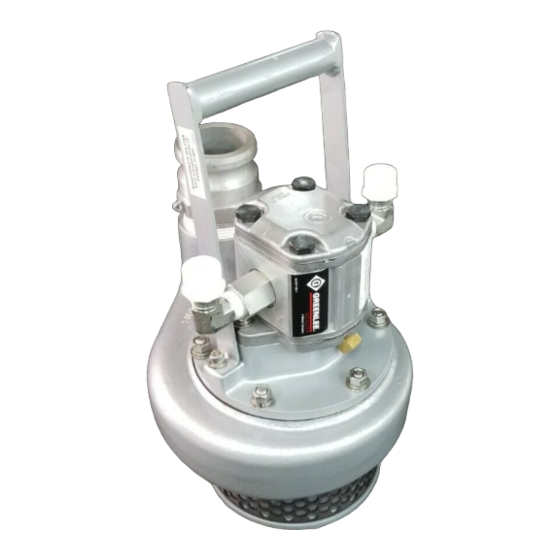

Submersible Pump
99914689 REV 9
INSTRUCTION MANUAL
H4660B
2-1/2"
Serial Code FYP
Read and understand all of the instructions and
safety information in this manual before operating
or servicing this tool.
Register this product at www.greenlee.com
© 2010 Greenlee Textron Inc.
Español ............... 11
Français .............. 21
Deutsch .............. 31
Italiano ................ 41
3/10
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Greenlee Utility H4660B

Inhaltszusammenfassung für Greenlee Utility H4660B

  • Seite 30 Pompe submersible H4660B Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070...

  • Seite 31: Deutsch

    BEDIENUNGSANLEITUNG Tauchpumpe H4660B 2-1/2" Seriencode FYP Vor Bedienung oder Wartung dieses Messgerätes bitte alle Anweisungen und Sicherheitsinformationen in diesem Handbuch genau durchlesen und beachten. Registrieren Sie dieses Produkt unter www.greenlee.com 99914689 REV 9 © 2010 Greenlee Textron Inc. 3/10...

  • Seite 32: Beschreibung

    Tauchpumpe H4660B Inhaltsverzeichnis Beschreibung Beschreibung .............. 32 Die Tauchpumpe H4660B von Greenlee Utility ist für das Fördern von ausschließlich Wasser in allen Arten von Sicherheitsvorkehrungen ..........32 nicht-explosionsgefährdeten Umgebungen vorgesehen. Zweck dieses Handbuchs ........... 32 Diese Pumpe wird entweder mit Open-Center- oder Closed-Center-Hydrauliksystemen betrieben.

  • Seite 33: Wichtige Sicherheitsinformationen

    Das Nichtbeachten dieser Warnung kann zu einen Augenschutz tragen. schweren oder tödlichen Verletzungen führen. Absplitternde Trümmer oder verspritztes Hydrauliköl könnten bei fehlendem Augenschutz schwere Augenverletzungen verursachen. Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070...
  • Seite 34 Im Falle eines versehentlichen Kontakts der Haut mit Hydrauliköl die betroffenen Stellen sofort reinigen, um das Öl zu entfernen. Das Nichtbeachten dieser Vorsichtsmaßnahmen kann unter Umständen zu Verletzungen führen. Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070...

  • Seite 35: Bezeichnungen

    1. Schild mit Seriennummer 5. Griff 2. Hydraulikmotor 6. Ablaufanschluss 3. Hydraulischer Tankanschluss „T“ 7. Gehäuse (Rücklauf) 8. Einlassfilter 4. Hydraulischer Druckanschluss „P“ 9. Sockelplatte (Zulauf) Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070...

  • Seite 36: Technische Daten

    * 13,8 Bar ist die unter den Mitgliedern der „Hydraulic Tool Einlassfilter (-sieb): Manufacturers Association“ (HTMA) vereinbarte Norm für den Staudruck. Die Geräte von Greenlee Utility halten diese Höhe: 82,6 mm Norm ein, das heißt, sie funktionieren bei diesem Höchstwert Durchmesser: 229 mm zufriedenstellend.

  • Seite 37: Schläuche Und Verbindungsstücke

    Identifikation der Anschlüsse Siehe Publikation 99930323, SAE J1273 Die Druck- und Tankanschlüsse (Zulauf und Rücklauf) (Schlauch und Schlauchbausätze). von Geräten von Greenlee Utility können auf zwei verschiedene Arten erkannt werden. Vergleichen Sie die Ersatzteile Markierungen am Gerät mit denen in dieser Tabelle.

  • Seite 38: Bedienung

    Eine gründliche Inspektion der Hydraulikschläuche und einer Verletzung ist sofort ein Arzt -verbindungen vornehmen, wie in Publikation 99930323, aufzusuchen. SAE J1273 (Schlauch und Schlauchbausätze) beschrieben. Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070...

  • Seite 39: Fehlersuche

    Gerät funktioniert, die Einlassfilter mit Schmutzteilen Schmutzteile vom Einlassfilter entfernen. Fördermenge ist jedoch zu verstopft. gering. Der Abpumpschlauch ist verstopft. Den Schlauch abnehmen und reinigen. Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070...
