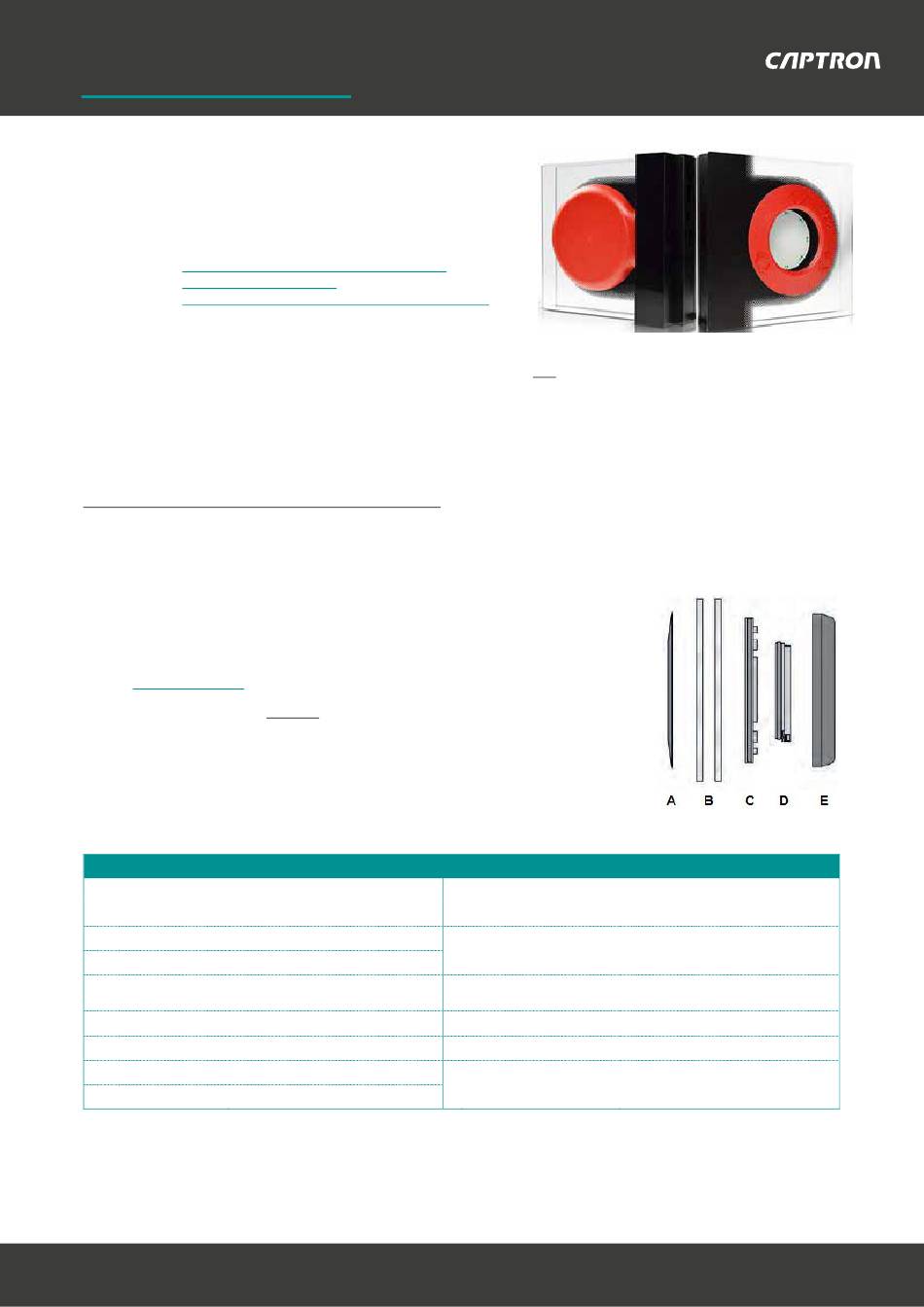

captron CHT61-2 Kurzbeschreibung

Konfigurationshilfe für SENSORtaster Baureihe CHT61-2
Konfigurationshilfe für SENSORtaster-
Baureihe CHT61-2
Inhalt: Kurzbeschreibung / Technische Daten (Seite 1)
Konfigurationshilfe (Seite 2)
Zusatzinformationen / Anschlussbelegung (Seite 3 & 4)
Die SENSORtaster der Baureihe CHT61 sind für die Klebemontage auf
Isolierglas (Doppelglas) ausgelegt und schalten auf Berührung. Die Betätigung der
CHT61 SENSORtaster ist nur einseitig von außen möglich, wobei der CHT61 direkt
durch Doppelglas hindurch schaltet. Für die Montage bzw. Anwendung ist daher kein Loch in der Scheibe erforderlich.
Ihr Einsatzgebiet erstreckt sich über die Verkehrs- und Gebäudetechnik. Die SENSORtaster sind mit einer optischen Rückmeldung
durch 16 helle LEDs ausgestattet. Mehrere Millionen Schaltspiele runden die SENSORtaster durch eine extrem lange Lebensdauer ab.
Gemäß den Anforderungen nach TSI-PRM für mobilitätseingeschränkte Personen kann der Positionsfarbring mit Blindenschrift und
erhabenen Piktogrammen ausgestattet werden.
Nachfolgend sind die wichtigsten Eigenschaften kurz aufgeführt:
- Einseitige Bedienung durch Doppelglas
- Ø 63mm Tastfläche
- 14mm Bauhöhe innen / 3,2mm Bauhöhe außen
- Profilschräge 90° (Option: 84° / 80° / 60°)
Für das umfangreiche Produktangebot der SENSORtaster bietet CAPTRON eine
individuelle Beratung zur optimalen Auswahl der passenden Produkte gemäß
der erforderlichen Spezifikationen und Anwendungen:
Tel. +49 (0)8142 / 44 88 – 160
E-Mail: sales@captron.com
Technische Daten bei 24 V und 20 °C:
Betriebsspannung:
Laststrom:
Ausgang:
Ausgangsimpuls:
LED 1:
LED 2:
Verpolungsschutz:
Kurzschlussschutz:
Geschäftsführer: Reinhard Bellm, Petra Bellm, Philip Bellm • München HRB 70962 • USt.-ID Nr.: DE 129 310 850
CAPTRON Electronic GmbH
www.captron.com
Legende:
(A) = Positionsfarbring (außen)
(B) = Glasscheibe (zweifach Verglasung; Scheibendicke
jeweils bis max. 4mm Dicke; Scheibenabstand max. 8mm)
(C) = Befestigungsflansch BF95-2
(D) = Sensorelement
(E) = Abdeckfarbring AR6-2X_ (innen)
DC 24 V (16,8 ... 32V)
DC 12 V (10,8 ... 14V - Option -)
max. 200 mA
PNP-NO
~ 1 s (abhängig von der
Betätigungsdauer)
8 grüne LEDs
8 rote LEDs
Schutz aller Leitungen
Kurzschluss- und überlastsicher
Tel +49(0)8142-4488-0 • Fax +49(0)8142-4488-100 • info@captron.com
- Individualisierung durch Symbole und Gehäusefarben
- TSI-PRM konform – Piktogramme und Braille verfügbar
- Optische Rückmeldung durch LEDs
Spannungsabfall:
Stromaufnahme:
Betriebstemperatur:
Schutzgrad IP:
Betätigungsart:
Betätigungskraft:
CAPTRON Electronic GmbH Johann-G.-
Gutenberg-Str.7
82140 Olching, Germany
www.captron.com
max. 3 V bei 400 mA (24V)
max. 3V bei 200 mA (12 V)
max. 30 / 35 mA (24 V)
max. 20 mA (12V)
-30 °C ... +80° C
Frontseite IP69K
Kapazitiv
Keine Betätigungskraft erforderlich
Johann-G.-Gutenberg-Str. 7
82140 Olching, Germany
