captron CHT51-2 Kurzbeschreibung

Konfigurationshilfe für SENSORtaster Baureihe CHT51-2
Konfigurationshilfe für SENSORtaster-
Baureihe CHT51-2
Inhalt: Kurzbeschreibung / Technische Daten (Seite 1)
Konfigurationshilfe (Seite 2)
Zusatzinformationen / Anschlussbelegung (Seite 3 & 4)
Die kapazitiven SENSORtaster der CHT51 Baureihe sind für die Klebemontage
auf Isolierglas (Doppelglas) ausgelegt und schalten auf Berührung. Die Bedienung
ist von beiden Seiten, Innen sowie Außen, durch Berührung möglich, wobei der CHT51
direkt durch Doppelglas schaltet. Für die Montage / Anwendung ist kein Loch in der Scheibe erforderlich.
Als Türöffnungstaster eignen sich CHT5 SENSORtaster für den hochfrequentierten Dauereinsatz im Personenverkehr und in der
Gebäudetechnik.
Der Nutzer erhält bei Betätigung über 16 helle LEDs eine optische Rückmeldung. Gemäß den Anforderungen nach TSI-PRM für
mobilitätseingeschränkte Personen kann der Außen- und Innenring mit Blindenschrift und erhabenen Piktogrammen ausgestattet
werden.
Nachfolgend sind die wichtigsten Eigenschaften kurz aufgeführt:
- Beidseitige Bedienung durch Einfachglas
- Ø 63mm Tastfläche
- 14mm Bauhöhe innen / 3,2mm Bauhöhe außen
- Profilschräge 90° (Option: 84° / 80° / 60°)
Für das umfangreiche Produktangebot der SENSORtaster bietet CAPTRON eine
individuelle Beratung zur optimalen Auswahl der passenden Produkte gemäß
der erforderlichen Spezifikationen und Anwendungen:
Tel. +49 (0)8142 / 44 88 – 160
E-Mail: sales@captron.com
Technische Daten bei 24 V und 20 °C:
Betriebsspannung:
Laststrom:
Ausgang:
Ausgangsimpuls:
LED 1:
LED 2:
Verpolungsschutz:
Geschäftsführer: Reinhard Bellm, Petra Bellm, Philip Bellm • München HRB 70962 • USt.-ID Nr.: DE 129 310 850
CAPTRON Electronic GmbH
www.captron.com

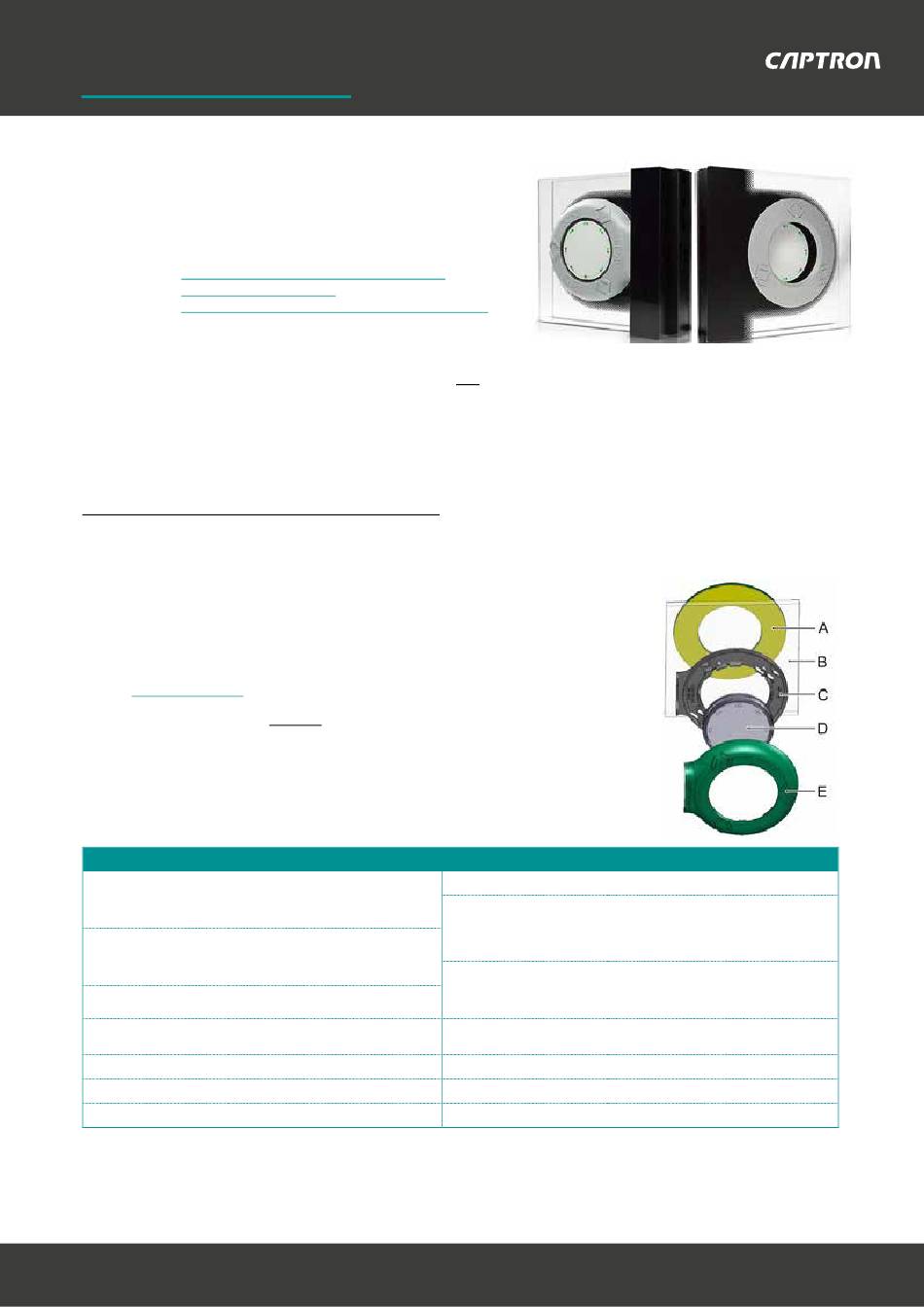

Legende:
(A) = Positionsfarbring (außen)
(B) = Glasscheibe (zweifach Verglasung; Scheibendicke
jeweils bis max. 4mm Dicke; Scheibenabstand max. 8mm)
(C) = Befestigungsflansch BF95-2
(D) = Sensorelement
(E) = Abdeckfarbring AR5-2X_ (innen)
DC 24V (16,8 ... 32V)
DC 12V (8,4 ... 15,6V - Option -)
DC 110V (77 ... 137,5V - Option -)
max. 200 mA (bei 24V / 12V)
max. 15 mA (bei 110V)
PNP-NO
~ 1 s (abhängig von der
Betätigungsdauer)
8 grüne LEDs
8 rote LEDs
Schutz aller Leitungen
Tel +49(0)8142-4488-0 • Fax +49(0)8142-4488-100 • info@captron.com
- Individualisierung durch Symbole und Gehäusefarben
- TSI-PRM konform – Piktogramme und Braille verfügbar
- Optische Rückmeldung durch LEDs
Kurzschlussschutz:
Spannungsabfall:
Stromaufnahme:
Betriebstemperatur:
Schutzgrad IP:
Betätigungsart:
Betätigungskraft:
CAPTRON Electronic GmbH Johann-G.-
Gutenberg-Str.7
82140 Olching, Germany
www.captron.com
Kurzschluss- und überlastsicher
max. 3V bei 400 mA (24V)
max. 3V bei 200 mA (12 V)
max. 3V bei 10 mA (110 V)
max. 30 / 35 mA (24 V – 4-pol/5-pol)
max. 20 mA (12V)
max. 15 mA (110V)
-30 °C ... +70° C
Frontseite IP69K
Kapazitiv
Keine Betätigungskraft erforderlich
Johann-G.-Gutenberg-Str. 7
82140 Olching, Germany
