Votre nouvelle enceinte basse 115 Pro Ext est en
contreplaqué de Baltic Birch 13 épaisseurs de 1,9 cm (3/4")
et supporte une puissance continue de 250 W. Équipée de
quatre haut-parleurs de 38,1 cm (15") avec des aimants de
1,90 kg (67 onces), l'enceinte 115 Pro Ext est conçue pour
être utilisée avec un 400 Pro Combo amplifier ou avec tout
autre amplificateur pour basse de qualité professionnelle.
Avant d'effectuer les branchements, veuillez lire ces
instructions ainsi que les instructions qui accompagnent
votre amplificateur. Respectez toutes les étiquettes
d'avertissement et de sécurité de l'équipement.
BRANCHEMENT DES HAUT-PARLEURS
Utilisez un câble de haut-parleur de calibre 16 (ou supérieur)
avec un des trois types de connexions d'entrée pour votre
115 Pro Ext :
A) Prises jack de casque avec une prise standard de
0,635 (1/4")
B) Bornes de raccordement avec une double fiche
« banane » ou des fils dénudés
C) Connecteur Speakon

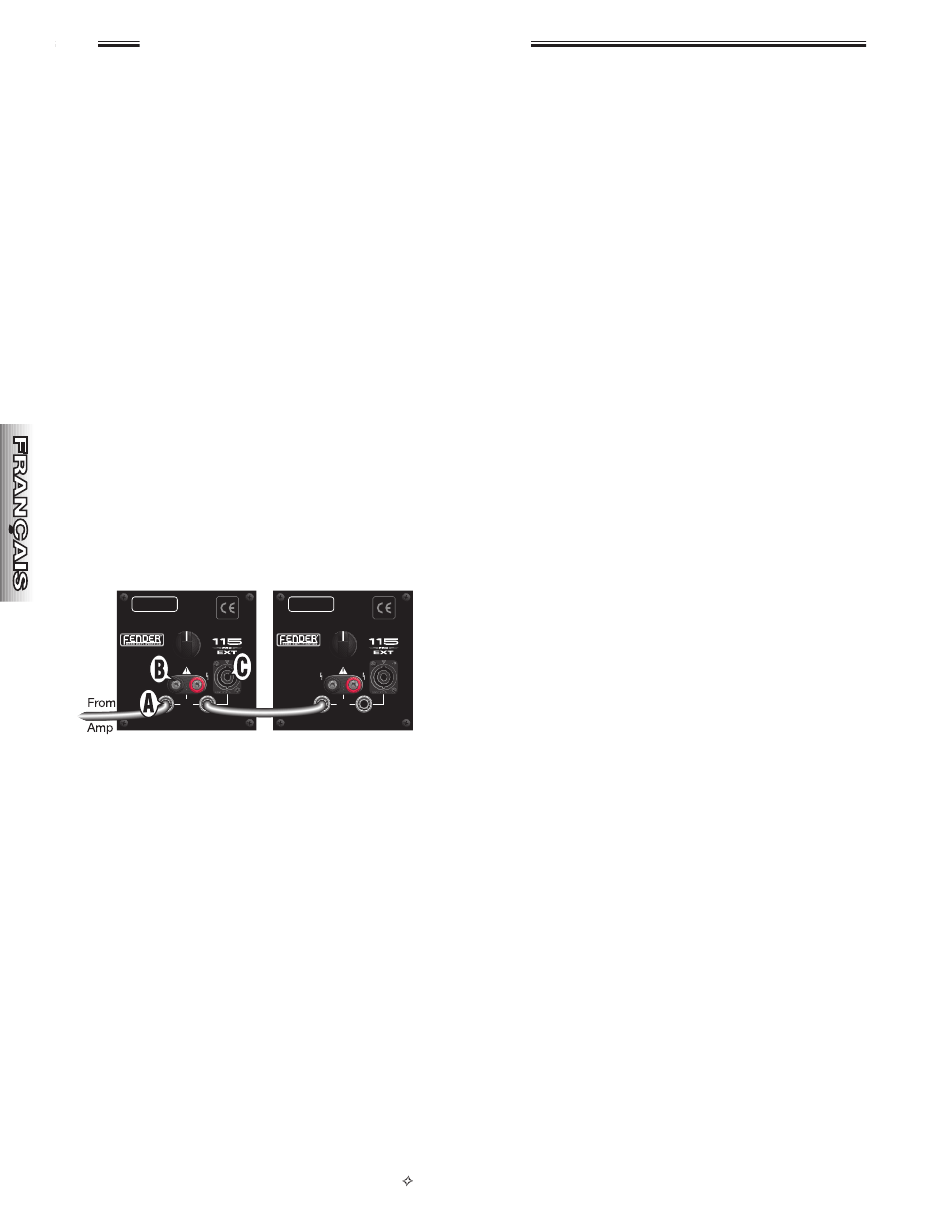

Plusieurs 115 Pro Ext peuvent être reliés comme sur la figure,
si une sortie supplémentaire est nécessaire. Remarque : Pour
éviter d'endommager votre équipement, suivez les consignes
relatives à la charge d'impédance du haut-parleur fournies par
le fabricant de votre amplificateur.
