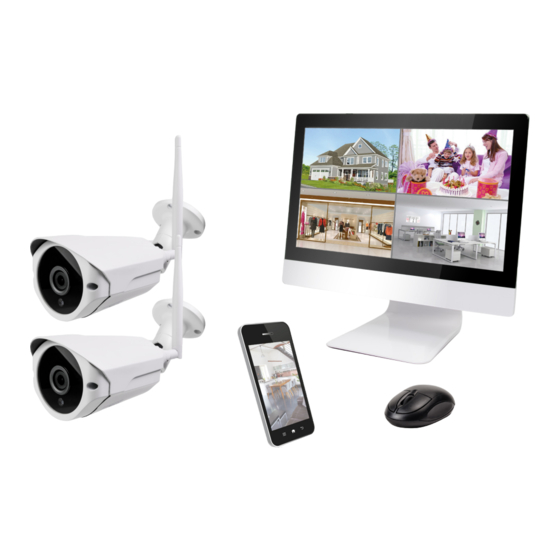

- Seite 1 11,6" NVR-Monitor im Set mit 2 - 4 Full-HD-Kameras HWT-201+2.C02 Bedienungsanleitung...
-
Seite 2: Hergestellt Für/Herausgeber
Sie die Sicherheitshinweise und befolgen Sie die beschriebenen Vorgehens- weisen. Heben Sie diese Dokumentation gut auf und übergeben Sie diese zusammen mit dem Produkt, wenn Sie das Produkt an andere Personen weitergeben. Hergestellt für/Herausgeber HaWoTEC GmbH Dammwiesenstraße 25 22045 Hamburg Konformität Dieses Produkt entspricht den folgenden Europäischen Richtlinien: ... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Systembeschreibung ....................5 Features ....................... 5 Funk-Übertragungssystem ................... 6 NVR (Network Video Recorder) mit Monitor ............6 Kamera ......................... 7 Sicherheitshinweise ....................8 Bestimmungsgemäßer Gebrauch ................ 8 Allgemeine Sicherheitshinweise ................8 Zusätzliche Sicherheitshinweise für Funk-Geräte ..........9 Lieferumfang ......................10 Bedienelemente und Anschlüsse ................. 12 NVR (Network Video Recorder) mit Monitor ............ - Seite 4 Störungsbeseitigung .................... 29 Erklärungen......................30 Gesetzliche Bestimmungen – Ausschlussklauseln ..........30 Gewährleistung ....................30 Kontakt ........................ 31 HWT-101.TK+2.C012 • v1.0 • 06/2018...
-
Seite 5: Systembeschreibung
Systembeschreibung Mit diesem Set erhalten Sie ein leistungsfähiges System für die Video-Überwachung Ihres Hauses, Grundstücks oder Betriebes mit herausragenden Eigenschaften. Egal wo Sie sich befinden – ob zuhause oder unterwegs – das System liefert Ihnen gestochen scharfe HD-Live-Bilder; entweder auf den Monitor des Netzwerk-Video- Rekorders (NVR), auf einen beliebigen PC mit Web-Browser oder –... -
Seite 6: Funk-Übertragungssystem
Funk-Übertragungssystem Übertragungsart: drahtlos (WLAN 802.11b/g/n) oder drahtgebunden (LAN) Frequenzbereich: 2400 MHz Anz. Kanäle (Kameras): 1 ... 4 NVR (Network Video Recorder) mit Monitor Bildschirmdiagonale: 29,5 cm (11.6") Auflösung: 1366(H) x 768 (V) Pixel Helligkeit: 220 cd/㎡ ... -
Seite 7: Kamera
Kamera Linse: 2,7 mm Bildsensor-Typ: 1/3” Scan Auflösung: 2,0 MP, 1920 x 1080 Pixel Mikrofon Lichtempfindlichkeit: 0,1 Lux Anschlüsse: 1 x RJ45 10/100 MB Ethernet Spannungsversorgung: Netzteil Eingang: 230 V AC, 50 Hz Ausgang: 12 V DC, 500 mA ... -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Bestimmungsgemäßer Gebrauch Dieses ist ein Gerät der Informationstechnik. Es darf nur zu privaten und nicht zu industriellen oder kommerziellen Zwecken verwendet werden. Das vorliegende Produkt lässt sich für Heim-, Büro- oder Kleingewerbeanwendungen einsetzen. Das Gerät darf nicht in tropischen Klimaregionen genutzt werden. Es dürfen nur Anschlusskabel und externe Geräte verwendet werden, die sicherheitstechnisch und hinsichtlich elektromagnetischer Verträglichkeit und Abschirmqualität dem vorliegenden Gerät entsprechen. -
Seite 9: Zusätzliche Sicherheitshinweise Für Funk-Geräte
Bei Datenverkehr über eine drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu empfangen. Die HaWoTEC GmbH ist nicht für Funk- oder Fernsehstörungen verantwortlich, die durch unerlaubte Änderungen an diesem Gerät verursacht wurden. Die HaWoTEC GmbH übernimmt ferner keine Verantwortung für den Ersatz bzw. -
Seite 10: Lieferumfang
Lieferumfang NVR; LCD-Monitor mit NVR-Funktionalität (Net- work Video Recorder) Der LCD-Monitor empfängt die Bilder von bis zu vier Funk-Kameras. Videos oder Standbilder können auf einer optiona- len Festplatte oder SSD gespeichert werden. DC-Steckernetzteil für LCD-Monitor Zur elektrischen Versorgung des LCD-Monitors. Eingang: 100 ... - Seite 11 NVR-Wandhalterung (Option) Zur Montage des NVRs an einer Wand. Montagematerial Kamera 3 Schrauben, 3 Dübel LAN-Kabel-Wetterschutz-Tülle HWT-101.TK+2.C012 • v1.0 • 06/2018...
-
Seite 12: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse NVR (Network Video Recorder) mit Monitor Bildschirm Anschluss LAN Zur Anbindung des Systems an LED-Statusanzeigen ein kabelgebundenes Netzwerk Blaue LED: (LAN) über ein Patch-Kabel. Dauerlicht: System im Standby- Modus USB-Buchse (Typ A) Aus: System im Koppel-Modus Anschluss USB-Maus (neue Kamera anlernen) Anschluss Steckernetzteil Blinkt: Optionale Türklingel wur-... -
Seite 13: Kamera
Kamera W-LAN-Antenne (bereits mon- IR-LEDs (6 x) tiert) Für eine gute Sicht trotz Dunkel- heit werden die IR-LEDs einge- Montagefuß schaltet. IR-Licht ist für das Über Gelenke kann die Kamera menschliche Auge nicht sichtbar. am Montageort auf den ge- wünschten Überwachungsbe- Anschlussbuchse Steckernetzteil reich ausgerichtet werden. -
Seite 14: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Wir empfehlen, das System zunächst auf einem Tisch in Betrieb zu nehmen, bevor Sie es endgültig montieren. Bevor Sie beginnen Legen Sie die Komponenten des Systems auf einen freien Tisch in der Nähe von Steckdosen Kontrollieren Sie den Lieferumfang. System in Betrieb nehmen Achtung Spannungsversorgung:... - Seite 15 Schließen Sie die USB-Maus am Monitor an. Schließen Sie das Steckernetzteil für den Monitor an. Schrauben Sie die Antennen an die Kameras. Schließen Sie die Steckernetzteile für Kameras an. Stecken Sie die Steckernetzteile des Monitors und der Kameras in jeweils eine Steckdose. Das System startet.
-
Seite 16: System Konfigurieren
System konfigurieren Kontextmenü öffnen Das System wird über die Kontextme- nüs des Monitors konfiguriert, welches mit einem Klick der rechten Maustaste geöffnet wird. Kontextmenü, Aufruf mit rechtem Mausklick Netzwerk einrichten Wenn Sie das Überwachungssystem in Ihr Netzwerk einbinden, können Sie ... ... -
Seite 17: Reichweite Erhöhen Mit Repeater-Funktion
Reichweite erhöhen mit Repeater-Funktion Wenn Sie die Reichweite des Systems erweitern möchten, können Sie Kame- ras als "Repeater" (W-LAN-Verstärker) konfigurieren. Max. 3 Kameras können in einer Reihe miteinander drahtlos verbunden werden. Die beiden Repea- ter-Kameras müssen dabei ein volles Signal empfangen. So gehen Sie vor: 1. -
Seite 18: Kameras Anmelden (Pairing)
Festplatte formatieren: ACHTUNG: Alle Daten auf der Festplat- te werden unwiederbringlich gelöscht, sobald auf [Format] geklickt wird. 1. Im NVR-Kontextmenü "Menü" akti- vieren. 2. Im Bildschirm "Allgem. Einstell." auf [HDD-Einrichtung] klicken. 3. Festplatte in der Tabelle markieren (Spalte "Format") und auf [Format] klicken. -
Seite 19: Bedienung
Bedienung Aus dem eigenen Netzwerk (LAN) auf den NVR zugreifen Voraussetzung: Der NVR ist über ein LAN-Kabel mit dem lokalen Netzwerk verbunden. So gehen Sie vor: 1. Geben Sie in der Adresszeile Ihres Web-Browser (z. B. Internet Explo- rer) folgendes ein: xxx.xxx.xxx.xxx:yy xxx.xxx.xxx.xxx = IP-Adresses des NVRs (s. -
Seite 20: Aus Dem Internet (Wan) Auf Den Nvr Zugreifen
Aus dem Internet (WAN) auf den NVR zugreifen Voraussetzung: Der NVR ist über ein LAN-Kabel mit dem lokalen Netzwerk verbunden. Das lokale Netzwerk ist mit dem Internet verbunden. Die Peer-to-Peer-Funktion ist im NVR aktiviert. (Im Bildschirm "Fast Network" ist das Kontrollfeld "P2P"... -
Seite 21: Vom Smartphone Auf Den Nvr Zugreifen
Vom Smartphone auf den NVR zugreifen Voraussetzung: Der NVR ist über ein LAN-Kabel mit dem lokalen Netzwerk verbunden. Das lokale Netzwerk ist mit dem Internet verbunden. Die Peer-to-Peer-Funktion ist im NVR aktiviert. (Im Bildschirm "Fast Network" ist das Kontrollfeld "P2P"... -
Seite 22: Montage
Montage Achtung Verlegen Sie alle Leitungen so, dass keiner über sie stolpern kann und sie keiner mechanischen Belastung ausgesetzt sind. Kontrollieren Sie nach der Montage, dass die Kamera/der Monitor fest montiert ist. Für eine fehlerhafte oder nicht ausreichende Befestigung kann die HaWo- TEC GmbH keine Verantwortung übernehmen. -
Seite 23: Beschreibung Der Kontextmenü-Funktionen
Beschreibung der Kontextmenü-Funktionen Hauptmenü Unter- Funktion menü Split Bildschirm X1 vue Kamera auswählen, dessen Bild auf dem Moni- tor angezeigt wird. x4 vue Split-Bildschirm von max. 4 Kamerabildern an- zeigen. Tipp: Durch ein Doppelklick mit der linken Maustaste, kann zwischen Einzelbild und Split-Bild umgeschaltet werden. Video verwalten Kameras hinzufügen, entfernen;... - Seite 24 Hauptmenü Unter- Funktion menü Farbeinstellung Bildschirm einstellen (Farbe, Helligkeit, Sätti- gung, Kontrast). Ohne Funktion Aufnahme Video-Aufzeichnung der gewählten Kanäle ma- nuell starten. Lautstärke Lautstärke des Lautsprechers einstellen. Setup Assistent Ohne Funktion Fast Netzwerk Netzwerk konfigurieren. [Auto Config]: Wenn der NVR über ein LAN- Kabel mit Ihrem Router verbunden ist, wird das LAN automatisch konfiguriert.
-
Seite 25: Allgemeine Einstellungen (Kontextmenü -> Menü -> Allgem. Einstell.)
Allgemeine Einstellungen (Kontextmenü -> Menü -> Allgem. Einstell.) Untermenü Funktion Allgem. Einstell. Auto Logout: Wenn diese Funktion aktiviert ist, wird der angemeldete Benutzer nach einer definierten Zeit automa- tisch abgemeldet. Summer: Summer aktivieren/deaktivieren Sprache: Systemsprache auswählen Einrichtungsassistent: aktivieren/deaktivieren Zeige Wolke ID Wenn Vorschau: aktivieren/deaktivieren Zeit wenn Vorschau: aktivieren/deaktivieren Auto schalten Sie Bildschirm: aktivieren/deaktivieren [Übernehmen]: Änderungen übernehmen... -
Seite 26: Aufnahme-Einstellungen (Kontextmenü -> Menü -> Aufnahmeeinst.)
Untermenü Funktion HDD-Einrichtung Festplattenliste: Hier werden die erkannten Festplatten oder SSDs aufgelistet. [Format]: Die in der Festplattenliste markierte Festplat- te/SSD (Kontrollfeld "Format") formatieren. ACHTUNG: Alle Daten auf dieser Festplatte/SSD werden unwiederbringlich gelöscht, sobald auf [Format] geklickt wird. alte Daten löschen: Vorgeben, wann alte Aufzeichnungsda- ten automatisch von der Festplatte/SSD gelöscht werden sollen. -
Seite 27: Netzwerk-Einstellungen (Kontextmenü -> Menü -> Netzwerkeinst.)
Netzwerk-Einstellungen (Kontextmenü -> Menü -> Netzwerkeinst.) Untermenü Funktion Netzwerkeinst. Hier geben Sie die Parameter für die Kommunikation mit Ih- rem Netzwerk vor; in der Regel ist das DHCP. DDNS Über DDNS erhält der NVR eine feste IP-Adresse, über die er aus dem Internet erreichbar ist. Die dafür erforderli- chen Konfigurationsdaten erhalten Sie von Ihrem DDNS- Provider. -
Seite 28: System-Administration (Kontextmenü -> Menü -> System Admin)
System-Administration (Kontextmenü -> Menü -> System Admin) Untermenü Funktion Systemversion Anzeige von Systeminformationen HDD Infos Anzeige von Festplatten-/SSD-Informationen Systemprotokoll Anzeige von Systemmeldungen Benutzer Benutzerverwaltung öffnen System Upgrade Firmware aktualisieren Systempflege Systemwartung konfigurieren Werkseinstellung System oder Teile davon auf Werkseinstellung zurücksetzen IPC-Wartung Ohne Funktion HWT-101.TK+2.C012 •... -
Seite 29: Störungsbeseitigung
Störungsbeseitigung Fehler Ursache Mögliche Lösung Kein Bild von Spannungsversor- Prüfen Sie die Spannungsversorgung der der Kamera gung der Kamera betroffenen Kamera. auf dem Moni- fehlt Funk-Reichweite Verringern Sie die Entfernung zwischen überschritten Kamera und NVR bzw. bei Verwendung der Repeater-Funktion die Entfernung zwischen den Kameras. -
Seite 30: Erklärungen
Erklärungen Gesetzliche Bestimmungen – Ausschlussklauseln Installation und der Einsatz eines Funk-Gerätes darf nur in Übereinstimmung mit den Anweisungen, die in dieser Benutzerdokumentation enthalten sind, erfolgen. Alle an diesem Gerät vorgenommenen Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können die Berechtigung des Benut- zers für den Betrieb des Gerätes außer Kraft setzen. -
Seite 31: Kontakt
Kontakt HaWoTEC GmbH Dammwiesenstraße 25 22045 Hamburg info@firstprice24.de : +49 (40) 413 48 752...
