Inhaltszusammenfassung für HaWoTEC HWT-831

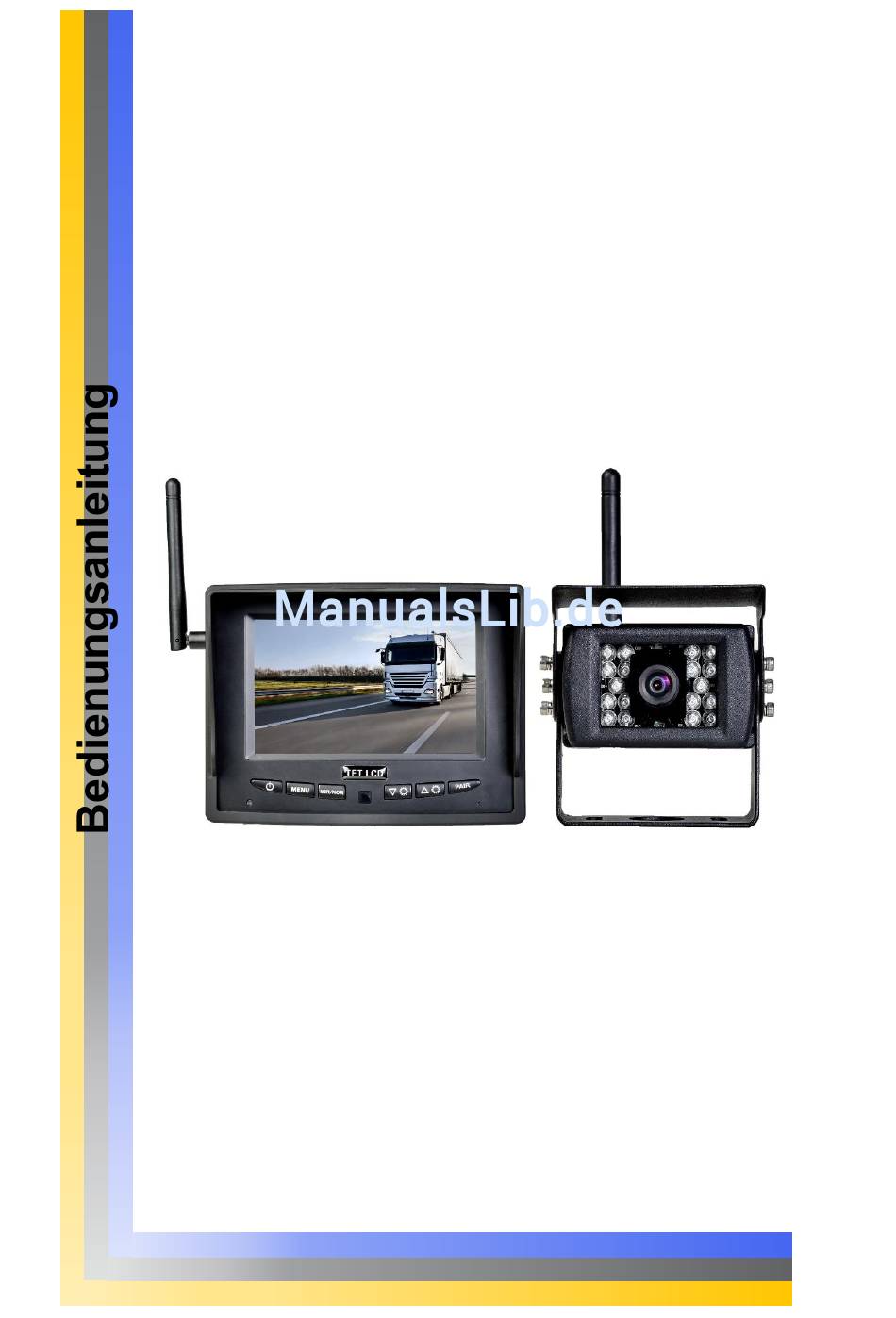

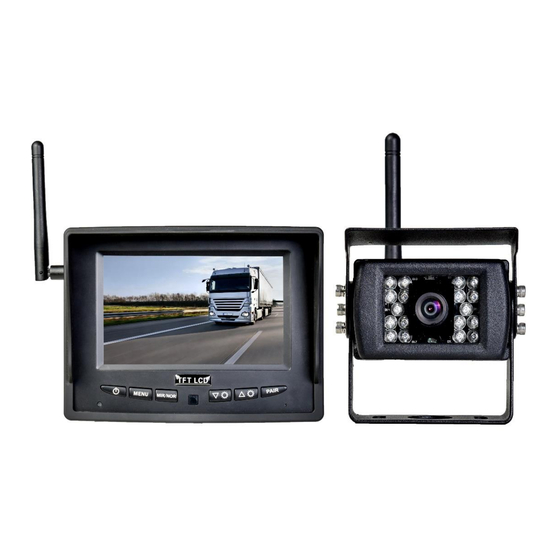

- Seite 1 Rückfahrkamerasystem "HWT-831"...
-
Seite 2: Allgemeine Hinweise Und Informationen
Bestimmungen vertraut gemacht zu haben. Die nicht bestimmungsgemäße Verwendung dieses Geräts entbindet den Verkäufer von allen Verpflichtungen im Schadensfall. Gleiches gilt für eigenmächtige Veränderungen an dem Gerät. Version: 1.0 © by HaWoTEC GmbH Seite II von II Erstelldatum: 29.01.2018... -
Seite 3: Inhaltsverzeichnis
Monitor zeigt blauen Bildschirm an und zeigt kein Signal an ........12 5.4.2 Kein Bild auf dem Bildschirm ..................12 5.4.3 Signalprobleme ......................12 PERSÖNLICHE NOTIZEN ................13 Seite 1 von 13 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 29.01.2018... -
Seite 4: Einleitung
2 x drahtlose Antennen • 1 x Kamera-Stromkabel • 1 x Monitor Zigarettenanzünderkabel • 1 x Schraubensatz für die Installation der Kamera • 1 x Bedienungsanleitung in DE Version: 1.0 © by HaWoTEC GmbH Seite 2 von 13 Erstelldatum: 29.01.2018... -
Seite 5: Sicherheitshinweise
Beschädigungen zu vermeiden, wenn das Fahrzeug in Betrieb ist. Halten Sie alle Kabel fern von heißen oder beweglichen Teilen und elektrisch Komponenten Bitte verwenden Sie empfohlene Kabelsätze (Netzkabel), mit den angegebenen Spezifikationen. Seite 3 von 13 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 29.01.2018... -
Seite 6: Verwendung
Reibungsband abdecken. Ein Kurzschluss oder eine unterbrochene Leitung kann einen Brand verursachen. Achten Sie bei der Installation des Rückfahrsystems auf die Positionierung des Kabels, um eine Beschädigung des Kabels zu vermeiden Version: 1.0 © by HaWoTEC GmbH Seite 4 von 13 Erstelldatum: 29.01.2018... -
Seite 7: Technische Daten
-20°C bis + 70°C Videosystem Auto PAL Gesamtabmessungen 13,34cm × 17,78cm × 2,54cm Übertragungsbereich Übertragungsart Digitales Wireless Aktiver Bereich 154,08 (H) X 86,58 (V) Automatisches Pairing Frequenz 2400-2500Mhz Seite 5 von 13 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 29.01.2018... -
Seite 8: Gerätebeschreibung
• Die Rückfahrkamera ist nach IP68 wasserdicht und weißt eine Vibrationsfestigkeit von 5G auf • Der 5 "TFT LCD Farbmonitor wird mit einer Pixelauflösung von PAL: 500*582 geliefert Version: 1.0 © by HaWoTEC GmbH Seite 6 von 13 Erstelldatum: 29.01.2018... -
Seite 9: Grafische Darstellung
Rückfahrkamerasystem "HWT-831" 3.2 Grafische Darstellung Pos. Bezeichnung Monitor ein-/ausschalten Menü öffnen Kameraauswahl Runter scrollen Hoch scrollen Verbinden Seite 7 von 13 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 29.01.2018... - Seite 10 Rückfahrkamerasystem "HWT-831" Pos. Bezeichnung Antenne Schutzkappe Kameralinse Halterung Version: 1.0 © by HaWoTEC GmbH Seite 8 von 13 Erstelldatum: 29.01.2018...
-
Seite 11: Erste Schritte
Verwenden Sie die Pfeiltasten, um durch das Menü zu navigieren und verwenden Sie die "MENU" -Taste, um Ihre Auswahl zu bestätigen. Um zurückzugehen, drücken Sie die "PAIR" -Taste. Seite 9 von 13 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 29.01.2018... -
Seite 12: Kamera Einschalten
1. Schließen Sie die Kamera an die Stromversorgung an 2. Kurz "PAIR" drücken 3. Das System wird automatisch gekoppelt Vergewissern Sie sich, dass die Kamera beim Pairing mit Strom versorgt wird Version: 1.0 © by HaWoTEC GmbH Seite 10 von 13 Erstelldatum: 29.01.2018... -
Seite 13: Kameraeinstellungen
Rückfahrkamerasystem "HWT-831" 5 Kameraeinstellungen 5.1 Positionierung Die unten dargestellte Anbringung der Kamera und des Monitors ist exemplarisch. Seite 11 von 13 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 29.01.2018... -
Seite 14: Menüeinstellungen
Der Antennenverstärker ist eine ausziehbare Antenne, die bei Signalproblemen verwendet werden kann. • Das Kabel wird wie bei der Standardantenne durch Aufschrauben des Anschlusses befestigt. Die Antenne selbst ist magnetisch befestigt. Version: 1.0 © by HaWoTEC GmbH Seite 12 von 13 Erstelldatum: 29.01.2018... -
Seite 15: Persönliche Notizen
Rückfahrkamerasystem "HWT-831" 6 Persönliche Notizen Seite 13 von 13 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 29.01.2018... - Seite 17 Kontakt HaWoTEC GmbH Dammwiesenstraße 25 22045 Hamburg +49 (40) 413 48 752 info@hawotec.de...
