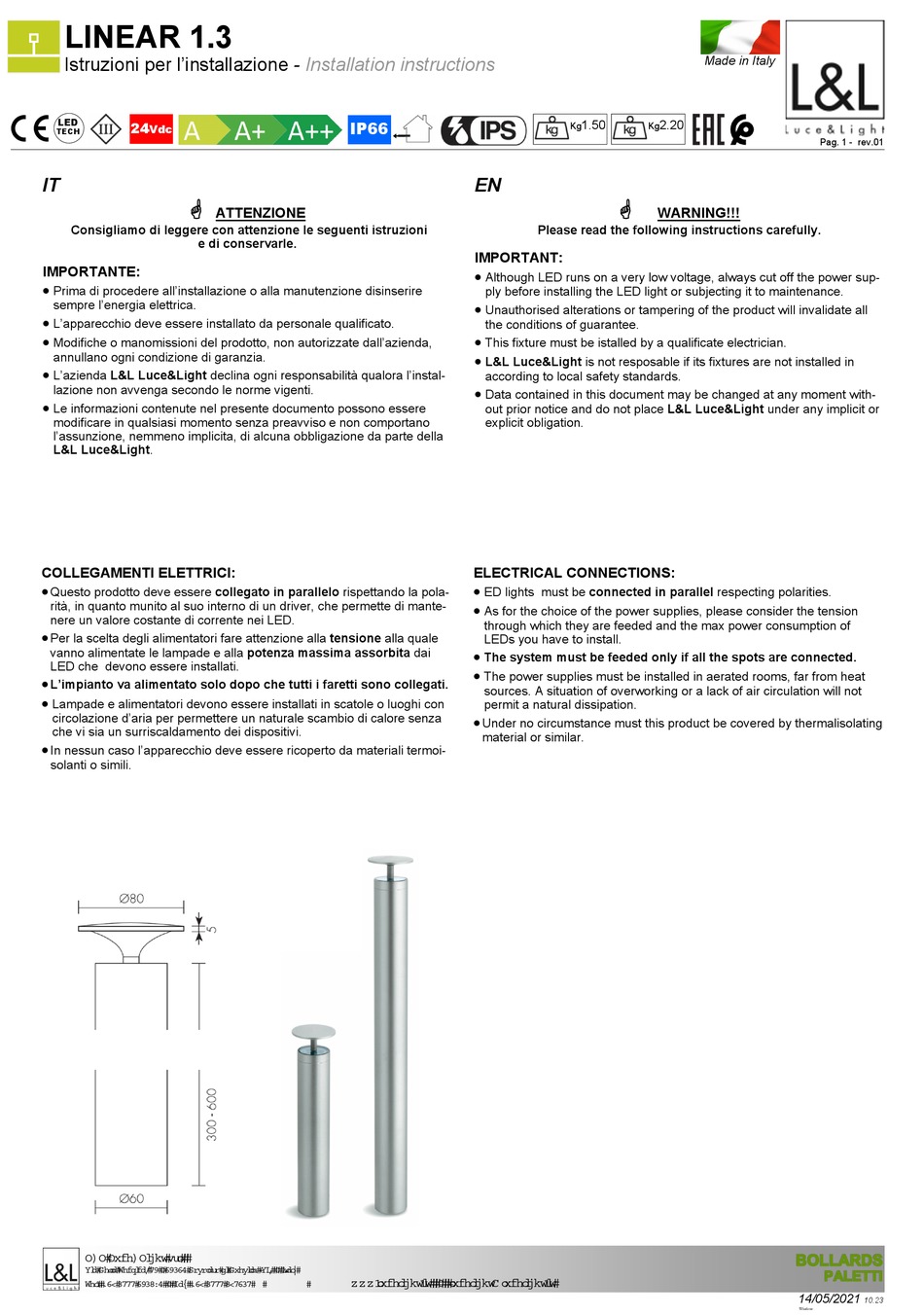

l&l LINEAR 1.3 Installationsanleitung

LINEAR 1.3
Istruzioni per l'installazione -
LED
24
Vdc
TECH
IT

ATTENZIONE
Consigliamo di leggere con attenzione le seguenti istruzioni
e di conservarle.
IMPORTANTE:

Prima di procedere all'installazione o alla manutenzione disinserire
sempre l'energia elettrica.

L'apparecchio deve essere installato da personale qualificato.

Modifiche o manomissioni del prodotto, non autorizzate dall'azienda,
annullano ogni condizione di garanzia.

L'azienda L&L Luce&Light declina ogni responsabilità qualora l'instal-
lazione non avvenga secondo le norme vigenti.

Le informazioni contenute nel presente documento possono essere
modificare in qualsiasi momento senza preavviso e non comportano
l'assunzione, nemmeno implicita, di alcuna obbligazione da parte della
L&L Luce&Light.
COLLEGAMENTI ELETTRICI:

Q uesto prodotto deve essere collegato in parallelo rispettando la pola-
rità, in quanto munito al suo interno di un driver, che permette di mante-
nere un valore costante di corrente nei LED.

P er la scelta degli alimentatori fare attenzione alla tensione alla quale
vanno alimentate le lampade e alla potenza massima assorbita dai
LED che devono essere installati.

L 'impianto va alimentato solo dopo che tutti i faretti sono collegati.

Lampade e alimentatori devono essere installati in scatole o luoghi con
circolazione d'aria per permettere un naturale scambio di calore senza
che vi sia un surriscaldamento dei dispositivi.

I n nessun caso l'apparecchio deve essere ricoperto da materiali termoi-
solanti o simili.
L&L Luce&Li ght sr l
Vi a Del l a Tecni ca, 46 - 36031 Povol ar o di Duevi l l e ( VI ) - I t al y
Tel . +39 0444 360571 - Fax +39 0444 594304
Installation instructions
IP66
EN
IMPORTANT:





ELECTRICAL CONNECTIONS:





www. l ucel i ght . i t - l ucel i ght @ l ucel i ght . i t
1.50
Kg Kg

WARNING!!!
Please read the following instructions carefully.
Although LED runs on a very low voltage, always cut off the power sup-
ply before installing the LED light or subjecting it to maintenance.
Unauthorised alterations or tampering of the product will invalidate all
the conditions of guarantee.
This fixture must be istalled by a qualificate electrician.
L&L Luce&Light is not resposable if its fixtures are not installed in
according to local safety standards.
Data contained in this document may be changed at any moment with-
out prior notice and do not place L&L Luce&Light under any implicit or
explicit obligation.
ED lights must be connected in parallel respecting polarities.
As for the choice of the power supplies, please consider the tension
through which they are feeded and the max power consumption of
LEDs you have to install.
The system must be feeded only if all the spots are connected.
The power supplies must be installed in aerated rooms, far from heat
sources. A situation of overworking or a lack of air circulation will not
permit a natural dissipation.
U nder no circumstance must this product be covered by thermalisolating
material or similar.
Made in Italy
2.20
Pag. 1 - rev.01
14/05/2021
