ROBLIN VIZIO.4 VERRE CLEAN-R Gebrauchs- Und Installationsanleitung Seite 30

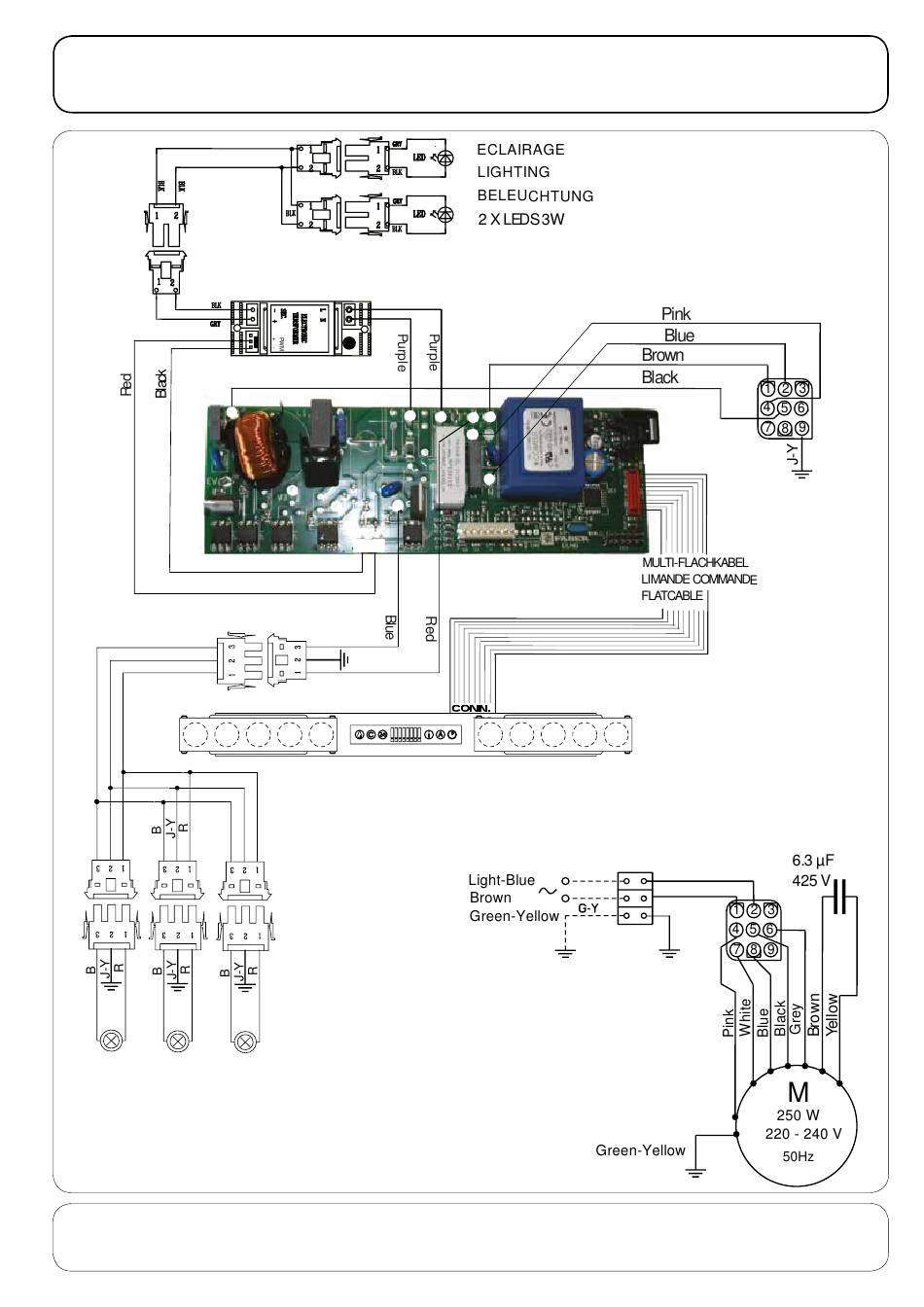

schéma électrique - electrical diagram - Stromlaufplan - Schema elettrico - esquema eléctrico - Elektrisch schema
B
J-Y
R
UV lamps
3 x 20 W
A : azur, azur, azur blau / BK : black, noir,schwarz / B : blue, bleu, blau / Br : brown, brun, braun / G-Y : green-yellow, vert-jaune,
grün-gelb / Gr : grey, gris, grau / LB : light blue, bleu clair, hell blau / P : pink, rose, rosa / V : purple, mauve, malver farbig
/ R : red, rouge, rot / W : white, blanc, weiss / W-P : white-pink, blanc-rose, weiss-rosa / Y : yellow, jaune, gelb
30
J4
PWM
J-Y
B
J-Y
R
J7
J3 J6 J1
J13
J2
J11
ELEKTRONISCHE STEUERUNG
BOITIER COMMANDE
PUSCH BUTTON PANEL
