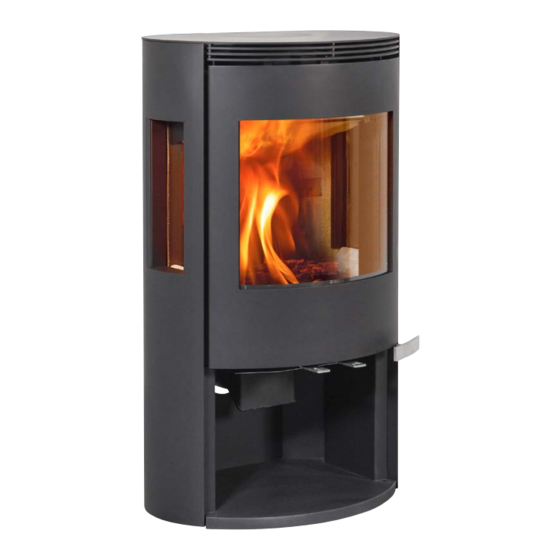

- Seite 1 EN 13240 - NS 3058/3059 Montage- und Bedienungsanleitung ILD 9, ILD 10 og ILD 11: VERSION NR. 1, 23.03.2020 EN 13240 – NS 3058 Brugsanvisning Model ILD 9, ILD 10 og ILD 11 Model ILD 9 ECO, ILD 10 ECO und ILD 11 ECO...
-
Seite 3: Inhaltsverzeichnis
DEUTSCH Inhalt Technisches Datenblatt ......................4 Vor der Installation ........................ 5 Verpackung........................... 5 Erstmalige Benutzung ......................5 Montage ..........................5 Rauchrohrstutzen oben/unten ....................6 Zubehör ..........................7 Verschleißteile ........................7 Geschlossenes Verbrennungssystem .................. 8 Schornstein & Rauchrohrstutzen ..................8 Beschickung & Überladung ....................9 Brennstoff .......................... -
Seite 4: Technisches Datenblatt
DEUTSCH Ild steht für ein Sortimen hochwertiger, sicherer, umweltfreundlicher und effizienter Kaminöfen, die alle Anforderungen an eine moderne Heizquelle erfüllen. Bitte lesen Sie diese Anleitung sorgfältig um Ihren Kaminofen optimal nutzen zu können. Technisches Datenblatt Getestet gemäß EN 13240 Modell ILD 9 ECO, 10 ECO und 11 ECO... -
Seite 5: Vor Der Installation
DEUTSCH Vor der Installation Stellen Sie sicher, dass Ihr örtlicher zugelassener Installateur die Installation eines Holz-Kamin- ofens befürwortet kann. Stellen Sie sicher, dass die aktuellen europäischen, nationalen und lokalen Normen erfüllt werden. Stellen Sie sicher, dass die Aufstellungsfläche das Gewicht des Kaminofens und der sonstigen Installation tragen kann. -
Seite 6: Rauchrohrstutzen Oben/Unten
DEUTSCH Rauchrohrstutzen oben/unten 1. Bei Anschluss im Oberteil die Abdeckung entfernen und den Rauchrohrstutzen mit beiden Schrauben montieren (Abb. 1/4) 2. Bei Montage an der Rückseite wird die Abdeckung entfernt, indem die Verbindungspunkte mit einer Zange aufgeschnitten werden (Abb. 2). 3. -
Seite 7: Zubehör
DEUTSCH Zubehör Schwarzer Lack: 50045641 Vorlegeplatte Stahl: Klein: 50047870 Vorlegeplatte Glas: Klein: 50047871 Verschleißteile Vor dem Herausnehmen der Brennkammerisolation (Vermiculite) zur Reinigung bzw. zum Austausch zuerst die Rauchablenkplatte entfernen. Die Platte vorsichtig anheben und die Stifte in den Seitenplatten entfernen, die die Rauch- ablenkplatte halten. -
Seite 8: Geschlossenes Verbrennungssystem
DEUTSCH Geschlossenes Verbrennungssystem Bei Aufstellung in stark isolierten Häusern wird die Verbrennungsluft über ein Belüftungsrohr (Ø 100 mm) an der unteren Rückseite des Kaminofens zugeführt. Die Installation darf max. 6 m Länge und höchstens 3 Bögen sowie einen einzigen Einlassrost haben. -
Seite 9: Beschickung & Überladung
DEUTSCH Beschickung & Überladung Der Kaminofen ist für Zeitbrand zugelassen. Dies bedeutet, dass Sie den Kaminofen mit einer geeigneten Brennstoffmenge beschicken müssen (siehe Daten), die dann zu Glut herunter- brennen muss, bevor Sie den Kaminofen erneut beschicken. Die in dieser Anleitung spezifizierte maximale Brennstoffmenge darf nicht überschritten werden. Überladung kann übermäßige Rauchentwicklung verursachen. -
Seite 10: Nachheizen Bei Geringem Glutbett
DEUTSCH Nachheizen bei geringem Glutbett Wenn das Glutbett nicht ausreicht, eine neue Brennstoffbeschickung zu entzünden, kann übermäßige Rauchentwicklung auftreten. Die Beschickung muss auf einer ausreichenden Glut- und Aschemenge erfolgen, damit sich die neue Brennstoffmenge schnell entzündet. Wenn das Glutbett nicht ausreicht, benutzen Sie geeignete Anzündhölzer, um übermäßige Rauchent- wicklung zu verhindern. -
Seite 11: Primärluftregelung
DEUTSCH Primärluftregelung Beim normalen Heizen ist die Primärluftregelung typisch zwischen 0 und 40 % geöffnet. 0% kann zur Verbrennung von Holz mit geringer Dichte und 40 % für sehr dichtes Holz benutzt werden. Bei ungünstigen Wetterverhältnissen mit schlechtem Schornsteinzug kann es erforder- lich sein, den Kaminofen mit voller Primärluftzufuhr anzuheizen. -
Seite 12: Aschenkasten Und Unterer Rost
DEUTSCH Aschenkasten und unterer Rost Hin und wieder kann Asche verschüttet werden. Wir empfehlen, den Bereich um den Aschen- kasten regelmäßig zu prüfen und mit einem geeigneten Staubsauger zu reinigen. Prüfen Sie bei jeder Reinigung, ob die Türdichtung dicht und unbeschädigt ist. Aschenkasten... -
Seite 13: Lose Asche
DEUTSCH Lose Asche Vor der Brennkammer befindet sich ein Kanal zum Auffangen loser Asche beim Betrieb des Kaminofens. Benutzen Sie zur Reinigung des Kaminofens einen geeigneten Staubsauger. WICHTIG!! Achten Sie darauf, dass die Asche vollständig abgekühlt ist. Glut kann auch noch lange nach dem Erlöschen des Feuers vorhanden sein. -
Seite 14: Anheizen Des Kaminofens Mit „Top-Down-Anzünden
DEUTSCH Anheizen des Kaminofens mit „Top-Down-Anzünden“ „Top-Down-Anzünden“ ist eine umweltfreundliche Weise, den Kaminofen anzuzünden und bedeutet auch, dass die Glasscheibe optimal sauber bleibt. • 4 Holzscheite ca. 20-30 cm lang und ungefähr 0,5-0,6 kg pro Stück • 12-20 dünne Holzstücke ca 20-30 cm lang mit einem Gesamtgewicht von ca. 0.6-0.8 kg. •... -
Seite 15: Reinigung
DEUTSCH Reinigung Der Kaminofen kann mit einem trockenen und fusselfreien Tuch abgewischt werden. Das Keramikglas kann mit einem trockenen Tuch abgewischt werden. Anschließend Spezialglas- reiniger benutzen, der im Fachhandel zu kaufen ist. Der Glasreiniger muss gemäß der Anleitung benutzt werden. Niemals scheuernde Reinigungsmittel verwenden. Die Brennraumauskleidung ist ein Verschleißteil und muss vor Schlägen und Stößen geschützt werden. -
Seite 16: Maße
DEUTSCH Maße Ild 9 ECO und Ild 10 ECO ... - Seite 17 DEUTSCH Maße Ild 11 ECO ...
-
Seite 18: Sicherheitsabstand
DEUTSCH Sicherheitsabstand Die europäischen, nationalen und örtlichen Vorschriften zu Sicherheitsabständen bei Kaminöfen/Kamineinsätzen müssen eingehalten werden. Installationsbeispiele ILD 9 und ILD 11 ECO Abstand zu Möbeln: 1050 mm ILD 10 ECO Abstand zu Möbeln: 1000 mm... -
Seite 19: Abstand Zu Brennbaren Wänden
DEUTSCH Abstand zu brennbaren Wänden , mit unisoliertem Rauchrohr Ild 9 ECO und Ild 11 ECO - ohne Seitenfenster Ild 10 ECO - mit Seitenfenstern... - Seite 20 DEUTSCH Abstand zu brennbaren Wänden, mit isoliertem Rauchrohr Ild 9 ECO und Ild 11 ECO - ohne Seitenfenster Ild 10 ECO - mit Seitenfenstern...
-
Seite 21: Abstand Zu Brandschutzmauer
DEUTSCH Abstand zu Brandschutzmauer , mit isoliertem Rauchrohr Ild 9 ECO und 11 ECO - ohne Seitenfenster Ild 10 ECO - mit Seitenfenstern... -
Seite 22: Fehlersuche
DEUTSCH Fehlersuche Problem Ursache Abschnitt in dieser Anleitung Brennstoff zu feucht Siehe: Brennstoff Siehe: Primär-/ Geschlossene Luftschieber Sekundärluftregelung Schornsteinzug unzureichend, Rauchaustritt in den Raum Siehe: Schornstein und falsche Maße (Höhe/Durch- Reinigung messer) oder Blockierung Siehe: Geschlossenes Unterdruck im Raum Verbrennungssystem Falsche Einstellung der Siehe: Primär-/Sekundär- Luftschieber... - Seite 24 10058426-P00...
