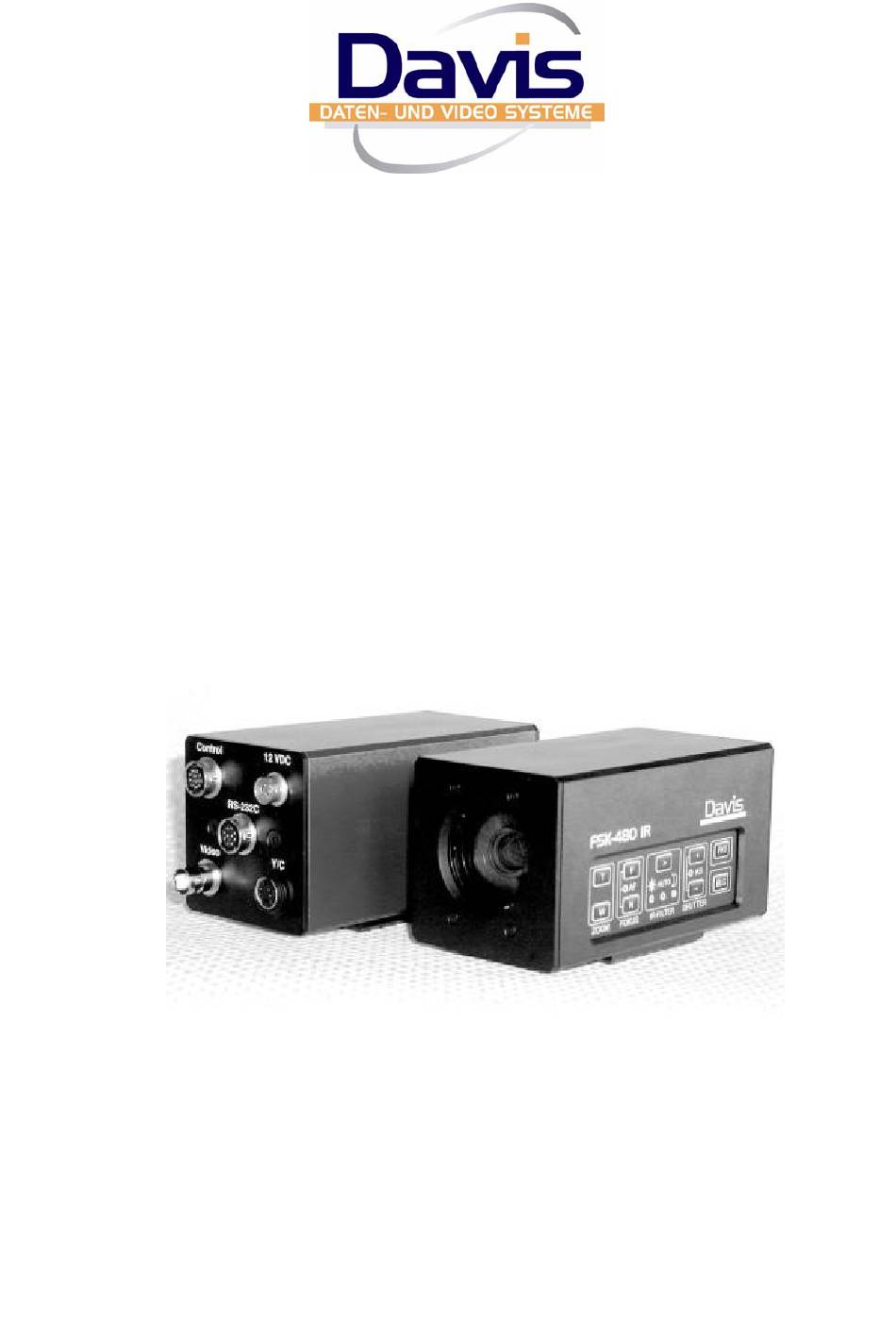

- Seite 1 Bedienungsanleitung Hochauflösende Farb-Tag/Nacht-Kamera mit integriertem 18xZoom FSK-480 IR Gültig ab 01.04.2010 Davis Tel +49 6071 633 90 90 Daten- und Videosysteme GmbH Fax +49 6071 633 90 96 Dieselstraße 4 http://www.Davis-GmbH.de D-64807 Dieburg mail@Davis-GmbH.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Merkmale Direkte Bedienung über Tastenfeld an der Kamera Erweiterte Steuerung über RS-232 Verbindung mit PC-Software Aufspielen der Konfigurationssoftware unter Win XP Objektiv Steuerung (Lens Control) Zoom Fokus Belichtungssteuerung (AE Control) Shutter (Manueller Shutter) Iris (Manuelle Blende) Manual (Manuelle Einstellung aller Parameter) Bright (Manuelle Helligkeitssteuerung) AE-Spot Auto Slow Shutter (Langzeitbelichtung) -
Seite 3: Merkmale

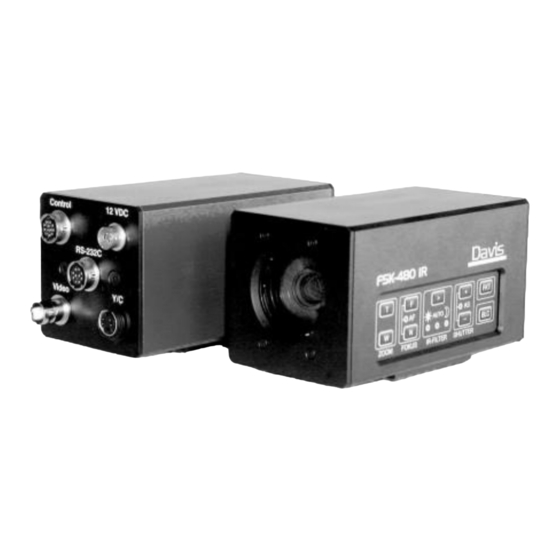

Die System-Kamera FSK-480 IR ist eine digital gesteuerte hochauflösende Farb-CCD-Kamera mit automatischer Tag/Nacht-Funktion. Durch das bereits integrierte 18x-Zoom-Objektiv, aus-/ein- schwenkbarem IR-Sperrfilter, Langzeitbelichtungs-Modus, eine exzellente Bildqualität und eine hohe Funktionsvielfalt bei extrem kompakter Bauform, eignet sich diese Kamera für unzählige Anwendungsmöglichkeiten. -
Seite 4: Direkte Bedienung Über Tastenfeld An Der Kamera
Direkte Bedienung über Tastenfeld an der Kamera Die Steuerung der Grundfunktionen der Kamera kann über die integrierte Tastatur erfolgen. Um die Kamera auch an unzugänglichen Montagepositionen steuern zu können, ist ein über Kabel abgesetztes Bedienteil mit identischer Bedienoberfläche erhältlich. Folgende Funktionen sind damit steuerbar: ZOOM ... - Seite 5 BLC (Belichtungskompensation / Exposure Compensation) Ein- und Ausschalten der Belichtungskompensation (ExpComp). Wenn der Hintergrund eines Objektes zu hell und dadurch das Objekt selbst zu dunkel dargestellt wird, lässt sich durch die Funktion BLC das Bild aufhellen und das Objekt somit deutlicher erkennen. Bei eingeschalteter Funktion BLC und aktivierten Displaysymbolen wird in das Videobild eingeblendet "AS+5“.
-
Seite 6: Erweiterte Steuerung Über Rs-232 Verbindung Mit Pc-Software
Erweiterte Steuerung über RS-232-Verbindung mit PC-Software Aufspielen der Konfigurationssoftware unter Win XP: Nach einlegen der CD wird die Installationsroutine automatisch gestartet. Programmstart: Im Startmenü unter Programme das Programm „FCB-AtoC Series“ ausführen. Die komplette Parametrierung der Kamera ist mit Hilfe eines PCs und der Steuersoftware über RS-232 möglich. -
Seite 7: Objektiv Steuerung (Lens Control)
Objektiv-Steuerung (Lens Control) Zoom Wide / Tele Zoom-Position über Pfeiltasten einstellbar. Speed Zoom-Geschwindigkeits-Selektion in 8 Geschwindigkeiten (0-7); unterschiedliche Geschwindigkeiten für Zoomen in Tele bzw. Weitwinkel einstellbar. D-Zoom Digital Zoom ein-/ausschalten. Combine Mode Optischer Zoom und Digital-Zoom lassen sich gemeinsam (nacheinander) über das Feld "Zoom"... -
Seite 8: Belichtungssteuerung (Ae Control)
Belichtungssteuerung (AE Control) Einstellung bei Lieferung: "Full Auto". In dieser Einstellung können im 'AE Control‘-Feld nur folgende Funktionen betätigt werden: Auto Slow Shutter (Langzeitbelichtung) Exp Comp (Belichtungskompensation, Offset) Back Light (Gegenlichtkompensation) ICR Mode (Ausschwenken des IR-Sperrfilters) Über die Funktion "AE Mode"... -
Seite 9: Bright (Manuelle Helligkeitssteuerung)
Gegenlichtkompensation das Bild aufhellen und das Objekt somit deutlicher erkennen. ICR Mode und Auto ICR Mode (Tag/Nacht-Funktion Zero Lux Shot) Die FSK-480 IR ist mit einem motorisch ein-/ausschwenkbaren IR-Sperrfilter ausgestattet. Damit lässt sich die Kamera lichtempfindlich für den nahen Infrarotbereich machen. Im 'Auto'-Modus schaltet die Kamera automatisch in Abhängigkeit der Lichtverhältnisse zwischen Tag- (Farbbild, IR-... -
Seite 10: Weißabgleich (White Balance)
Weißabgleich (White Balance) Folgende Weißabgleich-Funktionen stehen über den Befehl WB Mode in der Befehlsleiste zur Verfügung: Auto Automatischer Weißabgleich um Farben naturgetreu wiederzugeben. Autom. Weißabgleich über den gesamten Farbtemperaturbereich (2.000 - 10.000 K). InDoor Feste Einstellung auf Kunstlicht, 3.200 K. ... -
Seite 11: Weitere Funktionen Und Untermenüs Aus Der Befehlsleiste
Weitere Funktionen und Untermenüs aus der Befehlsleiste: Camera Power On/Off Versorgungsspannung der Kamera ein-/ausschalten I/F Clear Leert den Kommando-Zeilenspeicher der Kamera (dies hat keinerlei Auswirkung auf den Betrieb) Address Set Um Fehlfunktionen zu vermeiden darf von dieser Funktion kein Gebrauch gemacht werden! ... -
Seite 12: Symbol-Einblendungen
Symbol-Einblendungen , sofern die Funktion DataScreen eingeschaltet ist (siehe Seite 11): Hinweis, dass die momentanen Kamera- Zoom-Balken, wird kurz eingeblendet, einstellungen im Speicher x (x=0…5 oder wenn eine Zoom-Taste betätigt wurde. Custom) gespeichert (PRESET) oder Der dicke Strich markiert die aktuelle gespeicherte Kameraeinstellungen abge- Zoom-Position, der dünne den Übergang rufen (RECALL) werden (s. -
Seite 13: Kurve Belichtungsparameter
Verlauf der Belichtungsparameter Blende, Verstärkung und Shutter bei sich ändernden Lichtverhältnissen Spektrale Empfindlichkeit des Aufnahmesensors - 13 -... -
Seite 14: Anschlüsse
Anschlüsse Versorgungsspannung zwischen 10,5 - 13,8 VDC an Buchse 12VDC anschließen. Funktion + 12 VDC Video (FBAS) nicht belegt nicht belegt Synchronisation Video und Y/C-Signale können gleichzeitig abgegriffen werden. Über die 12-polige Buchse Control können folgende Funktionen durch Tasten gegen 12VDC (Ruheposition GND) oder GND fern bedient werden: Funktion Pegel... -
Seite 15: Technische Daten
Technische Daten FSK-480 IR 1/4" EXview HAD CCD Bildelemente 752 (H) x 582 (V) TV System PAL (optional NTSC) Objektiv 18xZoom-Objektiv (216x mit D-Zoom) 4,1 - 73,8 mm / F1,4 - 3,0 Digitaler Zoom 12-fach Bildwinkel 48° (Weitwinkel) - 2,7° (Tele) -
Seite 16: Zubehör Für Die Fsk-Kameraserie
Kamera Davis FSK-1000IR / FSK-1010IR), Zubehör: Schutzkappe, Tasche Weitwinkelkonverter (0,45x), Filtergewinde: 37 mm und Adapterring für 30- und 25-mm-Objektive, Gewicht: 274 g, Länge: 49 mm, (nicht für Kamera Davis FSK-1000IR / FSK- 1010IR) Telekonverter (1,7x), High-Quality-Ausführung mit 5 Elementen in 3 Gruppen, Mehrschichtenvergütung, Zubehör: Schutzkappen, Tasche...
