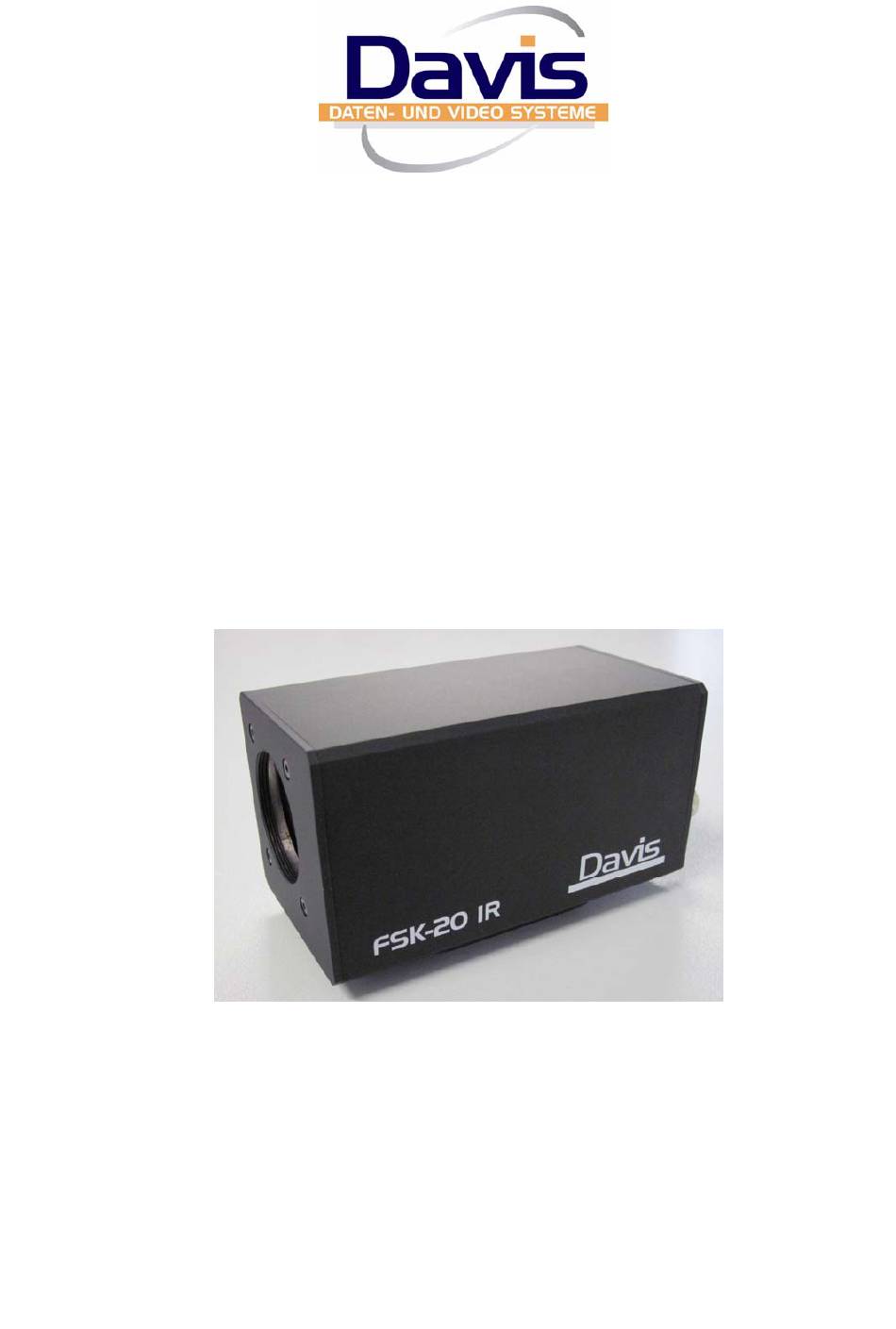

- Seite 1 Bedienungsanleitung Hochauflösende Farb-Tag/Nacht-Kamera mit integriertem 10x Zoom FSK-20 IR Gültig ab 17.11.2009 Davis Tel +49 6071 633 90 90 Daten- und Videosysteme GmbH Fax +49 6071 633 90 96 Dieselstraße 4 http://www.davis-gmbh.de D-64807 Dieburg mail@davis-gmbh.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Merkmale Bedienung über externes Handbedienteil Erweiterte Steuerung über RS-232 Verbindung mit PC-Software Aufspielen der Konfigurationssoftware unter Win XP Objektiv Steuerung (Lens Control) Zoom Fokus Belichtungssteuerung (AE Control) Shutter (Manueller Shutter) Iris (Manuelle Blende) Manual (Manuelle Einstellung aller Parameter) Bright (Manuelle Helligkeitssteuerung) AE-Spot Auto Slow Shutter (Langzeitbelichtung) -
Seite 3: Merkmale

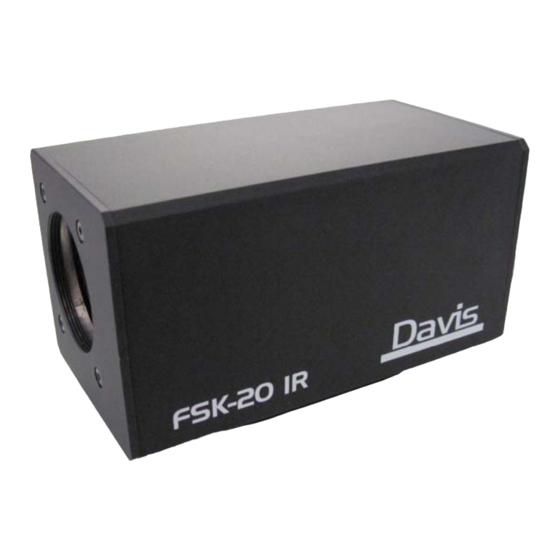

Die System-Kamera FSK-20 IR ist eine digital gesteuerte hochauflösende Farb-CCD-Kamera mit automatischer Tag/Nacht-Funktion. Durch das bereits integrierte 10x-Zoom-Objektiv, aus-/ein- schwenkbarem IR-Sperrfilter, Langzeitbelichtungs-Modus, eine exzellente Bildqualität und eine hohe Funktionsvielfalt bei extrem kompakter Bauform, eignet sich diese Kamera für unzählige Anwendungsmöglichkeiten. -
Seite 4: Bedienung Über Externes Handbedienteil
Bedienung über externes Handbedienteil Die Steuerung der Grundfunktionen der Kamera kann über das optionale Handbedienteil erfolgen. Folgende Funktionen sind damit steuerbar: ZOOM Brennweitenverstellung in den Telebereich (max. 51 mm) Brennweitenverstellung in den Weitwinkelbereich (min. 5,1 mm) FOKUS Fokussieren fern ... - Seite 5 BLC (Belichtungskompensation / Exposure Compensation) Ein- und Ausschalten der Belichtungskompensation (ExpComp). Wenn der Hintergrund eines Objektes zu hell und dadurch das Objekt selbst zu dunkel dargestellt wird, lässt sich durch die Funktion BLC das Bild aufhellen und das Objekt somit deutlicher erkennen. Bei eingeschalteter Funktion BLC und aktivierten Displaysymbolen wird in das Videobild eingeblendet "AS+5“.
-
Seite 6: Erweiterte Steuerung Über Rs-232 Verbindung Mit Pc-Software
Erweiterte Steuerung über RS-232-Verbindung mit PC-Software Aufspielen der Konfigurationssoftware unter Win XP: Die mitgelieferte CD in den PC einlegen, die Installationsroutine startet automatisch. Im Startmenü unter Programme das Programm „FCB-C REV11 Series“ ausführen. Die komplette Parametrierung der Kamera ist mit Hilfe eines PCs und der Steuersoftware über RS-232 möglich. -
Seite 7: Objektiv Steuerung (Lens Control)
Objektiv-Steuerung (Lens Control) Zoom Wide / Tele Zoom-Position über Pfeiltasten einstellbar. Speed Zoom-Geschwindigkeits-Selektion in 8 Geschwindigkeiten (0-7); unterschiedliche Geschwindigkeiten für Zoomen in Tele bzw. Weitwinkel einstellbar. D-Zoom Digital Zoom ein-/ausschalten. Combine Mode Optischer Zoom und Digital-Zoom lassen sich gemeinsam (nacheinander) über das Feld "Zoom"... -
Seite 8: Belichtungssteuerung (Ae Control)
Belichtungssteuerung (AE Control) Einstellung bei Lieferung: "Full Auto". In dieser Einstellung können im 'AE Control‘-Feld nur folgende Funktionen betätigt werden: Auto Slow Shutter (Langzeitbelichtung) Exp Comp (Belichtungskompensation, Offset) Back Light (Gegenlichtkompensation) ICR Mode (Ausschwenken des IR-Sperrfilters) Über die Funktion "AE Mode"... -
Seite 9: Bright (Manuelle Helligkeitssteuerung)
Bright (Manuelle Helligkeitseinstellung) Die Helligkeitseinstellung steuert sowohl die Blende als auch die Verstärkung der Kamera - entsprechend einer internen Festlegung - in Bezug auf einen einstellbaren Helligkeitspegel. Die Belichtung wird bei Dunkelheit von der Verstärkung und bei Helligkeit von der Iris gesteuert, d.h. -
Seite 10: Weißabgleich (White Balance)
Weißabgleich (White Balance) Folgende Weißabgleich-Funktionen stehen über den Befehl WB Mode in der Befehlsleiste zur Verfügung: Auto Automatischer Weißabgleich um Farben naturgetreu wiederzugeben. Autom. Weißabgleich über den gesamten Farbtemperaturbereich (2.000 - 10.000 K). InDoor Feste Einstellung auf Kunstlicht, 3.200 K. ... -
Seite 11: Select
I/F Clear Leert den Kommando-Zeilenspeicher der Kamera (dies hat keinerlei Auswirkung auf den Betrieb) Address Set Um Fehlfunktionen zu vermeiden sollte von dieser Funktion kein Gebrauch gemacht werden! ID Write Die Identifikation (Camera ID) kann von 0 bis 65.536 (0000 bis FFFF) eingestellt werden und wird nichtflüchtig gespeichert. -
Seite 12: Symbol-Einblendungen
Symbol-Einblendungen , sofern die Funktion DataScreen eingeschaltet ist (siehe Seite 11): Hinweis, dass die momentanen Kamera- Zoom-Balken, wird kurz eingeblendet, einstellungen im Speicher x (x=0…5 oder wenn eine Zoom-Taste betätigt wurde. Custom) gespeichert (PRESET) oder Der dicke Strich markiert die aktuelle gespeicherte Kameraeinstellungen abge- Zoom-Position, der dünne den Übergang rufen (RECALL) werden (s. -
Seite 13: Kurve Belichtungsparameter
Verlauf der Belichtungsparameter Blende, Verstärkung und Shutter bei sich ändernden Lichtverhältnissen Spektrale Empfindlichkeit des Aufnahmesensors - 13 -... -
Seite 14: Anschlüsse
Anschlüsse Versorgungsspannung zwischen 10,5 - 13,0 VDC an Buchse 12VDC anschließen. Funktion + 12 VDC Video (FBAS) nicht belegt nicht belegt Synchronisation Video-Kabel an der BNC-Buchse anschließen. Über die 12-polige Buchse Control können folgende Funktionen durch Tasten gegen 12VDC (Ruheposition GND) oder GND fern bedient werden: Funktion Pegel... -
Seite 15: Technische Daten
Technische Daten FSK-20 IR 1/3"-Super HAD CCD II Bildelemente ca. 440.000 Pixel TV System PAL (NTSC optional) Objektiv 10x-Zoom 5,1 - 51 mm / F1,8-2,1 (120x mit D-Zoom) Digitales Zoom 12-fach Bildwinkel 52° (Weitwinkel) - 5,4° (Tele) Synchronisation intern / extern (V-Lock) Weißabgleich... -
Seite 16: Zubehör Für Die Fsk-Kameraserie
- Empfangsteil - Kabelsatz zum Anschluss an BOS-Funkgeräte - 96 Funktionen, z.T. für variable Geschwindigkeiten Schwenk-/Neigekopf Davis SNK-01, sehr robuste Ausführung zum Einsatz in Fahrzeugen, besonders geeignet für Davis FSK- Kameraserie Micro-Schwenk-/Neigekopf Davis SNK-02 - sehr kleines robustes Alu-Gehäuse - besonders geeignet für Davis FSK-11 und FSK-20IR...
