LED RF WiFi Controller Touch DW (Dynamic White) - 4 Zonen
Bedienungsanleitung
1. Produktbeschreibung
Der RF WiFi Controller DW ist ein Touch-Panel mit hoch sensibler Glass Touch Front.
Der Controller kann 4 verschiedene Zonen ansteuern. Mit dem Glas Touch Panel ist es möglich
Kalt,- und Warmweiss LED Licht (Dynamisches Weiss) mittels Schieberegler zu mischen und zu
dimmen. Ebenfalls möglich ist es für alle Zonen einzeln oder gemeinsam 2 verschiedene
Lichtszenen abzuspeichern.
2. Leistungsparameter
2.1. Controller LC-002-012:
Versorgungsspannung: 12-24VDC, Versorgungsfrequenz: 434MHZ/868 MHZ
2.2 Empfänger LC-012-004:
12-36VDC Anschlussleistung, 4 Kanäle x 8A, Konstantspannung, 4 Kanäle x (96-192)W
Wichtig: Mit dem Controller kann der Empfänger LC-012-004 angesteuert werden. Somit kann
der Empfänger mittels Software sowie mittels Controller angesteuert werden.

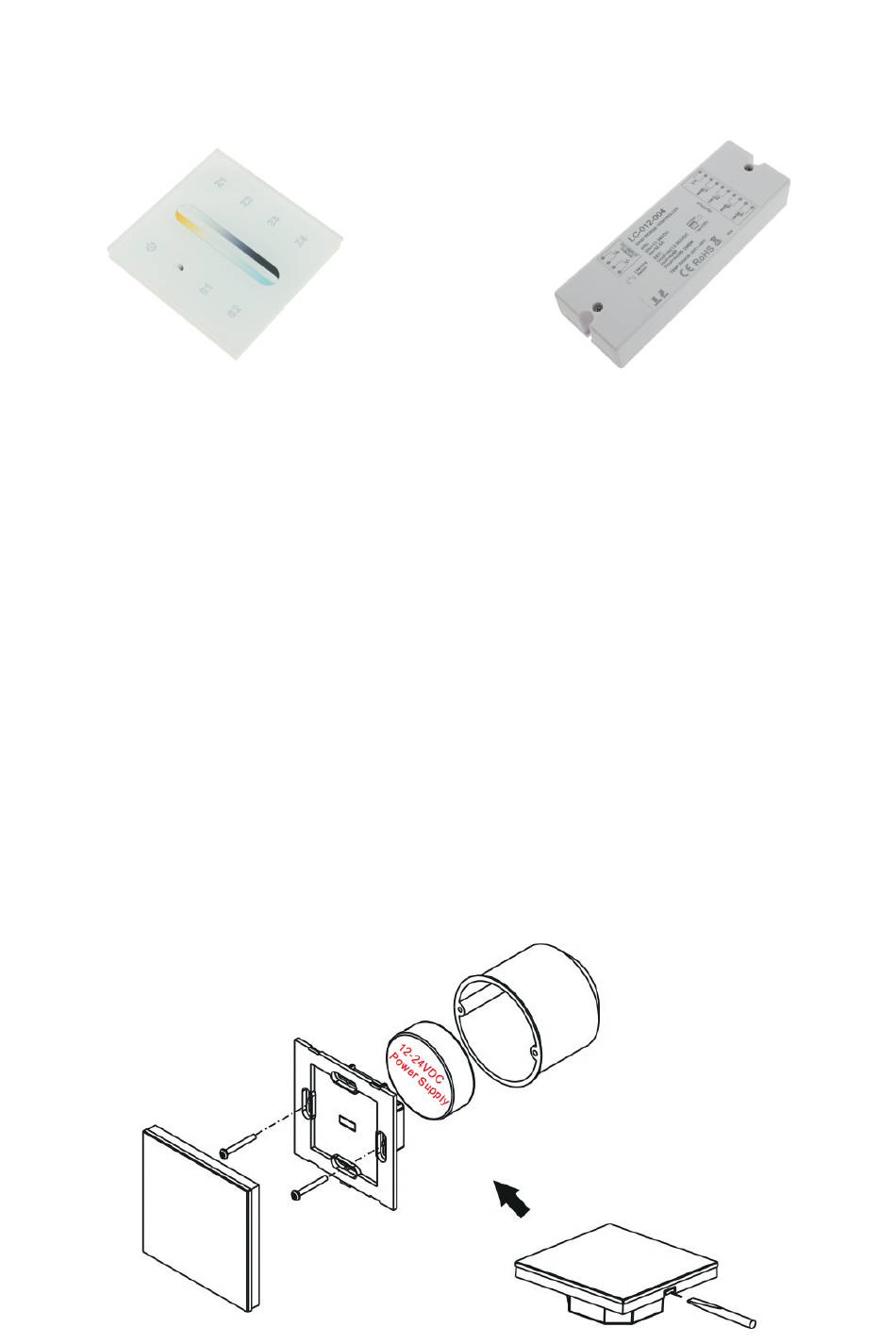

3. Installation
Controller: LC-012-012
Empfänger: LC-012-004
Werbung
Verwandte Anleitungen für Autled Touch DW Dynamic White
Inhaltszusammenfassung für Autled Touch DW Dynamic White
- Seite 1 LED RF WiFi Controller Touch DW (Dynamic White) - 4 Zonen Bedienungsanleitung Controller: LC-012-012 Empfänger: LC-012-004 1. Produktbeschreibung Der RF WiFi Controller DW ist ein Touch-Panel mit hoch sensibler Glass Touch Front. Der Controller kann 4 verschiedene Zonen ansteuern. Mit dem Glas Touch Panel ist es möglich Kalt,- und Warmweiss LED Licht (Dynamisches Weiss) mittels Schieberegler zu mischen und zu dimmen.
- Seite 2 4. Anschlussdiagramm 5. Abmessungen...
- Seite 3 6. Bedienungsanleitung Schliessen Sie gemäß Punkt 4. Anschlussdiagramm, das Touchpanel und den Controller an die Stromversorgung und die LED Lichter an den Empfänger an. Verbinden Sie anschliessend Controller und Empfänger wie folgt: Drücken Sie kurz die Learning Key-Taste am Empfänger und danach drücken Sie kurz auf eine der Zonentasten Z1-Z4.
- Seite 4 7. Sicherheitswarnungen Das Produkt muss von einem Fachmann installiert und gewartet werden. Bitte vermeiden Sie direkte Sonneneinstrahlung und Nässe. Bitte montieren Sie den Controller immer an einer gut belüfteten Stelle, um Überhitzungen zu vermeiden. Kontrollieren Sie ob das Netzteil zum Controller und zu den LEDs passen. Schliessen Sie keine Kabeln an die unter Spannung stehen.
