M5S 507
VOLKSWAGEN
Passat 1.9 TDI ✪AVF
Passat 1.9 TDI 2001--> ✪AWX
SKODA
Superb 1.9 TDI 2003-2005 ✪AWX
Superb 1.9 TDI 2004--> ✪AVF
AUDI
A4 1.9 TDI 2002--> ✪AVF
A4 1.9 TDI Quatro 2002--> ✪AVF
A6 1.9 TDI 2002--> ✪AVF
A6 1.9 TDI 2002--> ✪AWX
= Motortyp
✪ = Moottorityyppi
= Engine model
SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrol-
lera att samtliga ingående detaljer enligt punkt A finns. Översiktsbilder,
ej detaljåter-givna.
B. Montering av värmaren
1. Tappa ur kylvätskan.

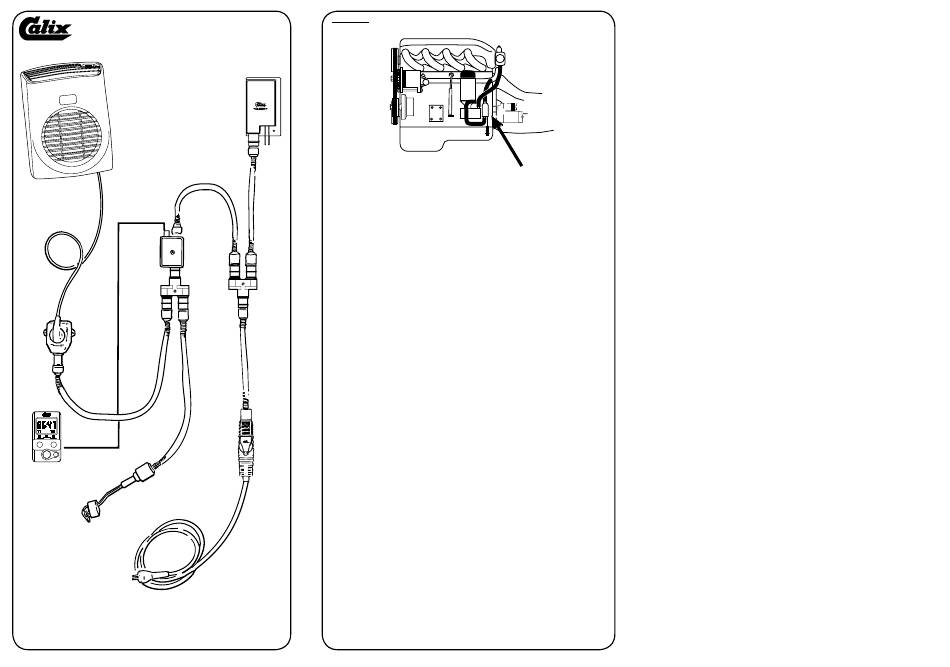

2. Motorvärmaren monteras på slangen mellan oljekylaren och vattenröret
till termostathuset.
3. Demontera slangen från den inre anslutningsstosen på oljekylaren.
Montera den medsända slangen på anslutningsstosen och montera
där efter motorvärmaren på slangen, och den befintliga slangen som
är ansluten till kylvätskeröret monteras på värmarens övre anslutning.
Se till att slangklämmorna kommer helt innanför upphöjningarna på
värmarens anslutningsrör, bild C.
4. Fixera slangarna med buntband så att de inte skaver mot oljefiltret, se
även till att motorvärmaren inte ligger an mot någon övrig utrustning.
5. Fyll på kylvätska och lufta ur kylsystemet. Se instruktionsboken. Kör
motorn och kontrollera att inget läckage förekommer.
C
Montering av apparatintag
Se separat bifogad monteringsinstruktion.
D. Provkörning
1. Kontrollera att det finns tillräckligt med kylvätska.
2. Försäkra Dig om att all luft avlägsnats från kylsystemet eftersom mot-
ståndselementen brinner av omedelbart om det hamnar i luft.
3. Kontrollera tätningar även med varm motor.
4. Kontrollera värmaren genom att koppla den till ett jordat uttag. Ett svagt
sjudande hörs när vattnet kokar på värmeelementets yta.
E. Viktigt
1. Använd alltid frostskyddsvätska i kylsystemet.
2. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid tillses
att den invändiga jordförbindelsen är genomgående från motorvärmarens
hölje, karosseriet, och ända fram till det jordade uttaget.
3. Använd endast Calix MS kabel för anslutning till elnätet.
4. Undersök sladden regelbundet med avseende på skador eller åldring.
Skadad sladd måste omedelbart bytas.
5. Inga delar av installationen får beröra sådana motordelar som uppvärms
eller är i rörelse. Avståndet till avgassystemet ska vara minst 50 mm.
(Gäller även turboaggregat.) Använd annars Calix Strålningsskydd.
6. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslangarna
med kopplingsledningarna fixeras med de medföljande klämmorna så
tätt intill snabbkopplingsdonet som möjligt.
F.
Varning
Avbrott kan ske i värmeelementet om
•
värmaren ansluts till intermittent (pulserande) spänning
•
kylvätskan är smutsig
•
kylvätskan finns i otillräcklig mängd
•
det finns luft i systemet
•
det finns issörja i kylsystemet
•
kylarcement användes.
Garantin är ej i kraft i dessa fall.
07.08.20.
