ESA LPC Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
INHALT DER DOKUMENTATION
1.1
Beschreibung
2.1
Standardmerkmale (List)
2.2
Standardmerkmale (Details)
3.1
Installationshinweise und sicherheit
4.1
Technische merkmale
5.1
Parameterinstellung im set mode
6.1
Displayanzeigen in Betrieb
7.1
Information und Beratung am Display
8.1
Information und Beratung am Display
9.1
Schaltplan
10.1
Für dieses Modell nicht verfügbar
11.1
Gehäuseabmessungen
12.1
Problemlösungen
13.1
Gewährleistung
14.1
Zertifikate
1.1 BESCHREIBUNG
Differenzdrucks zwischen zwei Punkten.
2.1 STANDARDMERKMALE
A1a
Max. und Min. Alarme an einem einzigen Relais (K2)
C11a
4÷20mA Signal am Ausgang der dP-Anzeige
C13_10
dP-Vollbereich 10.00 kPa = 100.0 mbar = 1012 mmH2O.
C3
Differenzdruck-Anzeige von internem Sensor (max 10kPa)
C7c1
Alarm min. dP. Alarmierter Kontakt offen. Automatische Rücksetzung
C7d1
Alarm max dP. Alarmierter Kontakt offen. Automatische Rücksetzung
C8
Einstellung dP-Null-Anzeige
D14c
Betriebsstundenzähler
DPa
Verbindung 6x4 RILSAN
SL
Mehrsprachiges Display
Code:
LPC
DOKUMENTATION GENERIC. DOKUMENTATION SPEZIFISCH ANGEBRACHT UM DIE STEUERUNG
DIGITALER DIFFERENZDRUCK
Inhaltsverzeichnis
Verwandte Anleitungen für ESA LPC
Inhaltszusammenfassung für ESA LPC

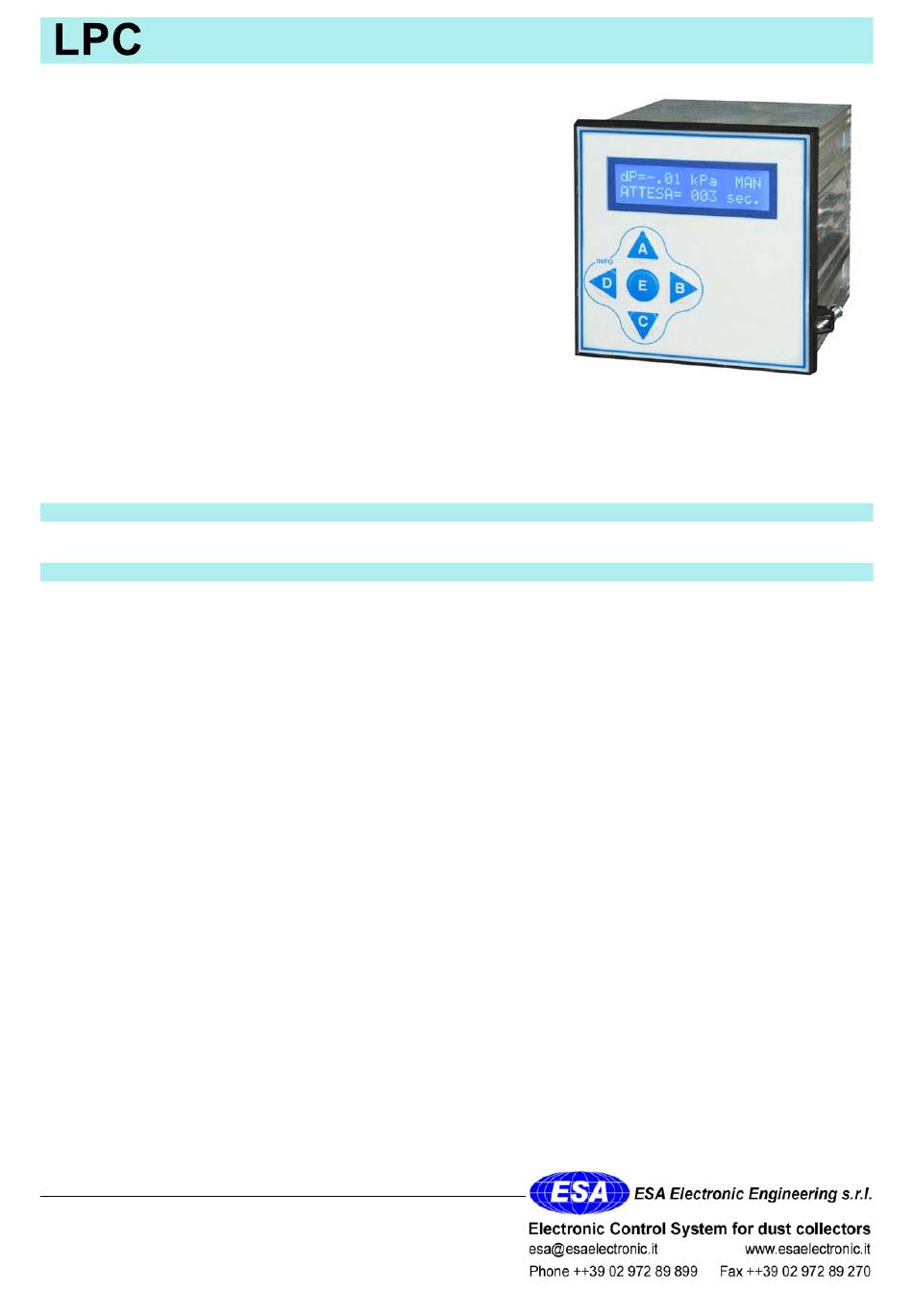

- Seite 1 DIGITALER DIFFERENZDRUCK INHALT DER DOKUMENTATION Beschreibung Standardmerkmale (List) Standardmerkmale (Details) Installationshinweise und sicherheit Technische merkmale Parameterinstellung im set mode Displayanzeigen in Betrieb Information und Beratung am Display Information und Beratung am Display Schaltplan 10.1 Für dieses Modell nicht verfügbar 11.1 Gehäuseabmessungen 12.1 Problemlösungen...
- Seite 2 2.2 STANDARDMERKMALE Code Beschreibung Max. und Min. Alarme an einem einzigen Relais (K2) Der min. und max. dP-Alarm betätigt dasselbe Relais. Der Bildschirm beschreibt den Alarmtyp näher. C11a 4÷20mA Signal am Ausgang der dP-Anzeige Ausgangssignal 4÷20 mA des Controllers entsprechend dP Erfassung. Das angegebene Signal ist aktiv, mit Versorgung zu 12VDC vom Gerät, der max.
- Seite 3 3.1 INSTALLATIONSHINWEISE UND SICHERHEIT Schützen Sie das Gehäuse gegen die unmittelbare Sonneneinstrahlung. Bringen Sie das Gerät nicht in der Nähe von Hitzequellen oder Erzeugern elektromagnetischer Felder an. Schließen sie es nicht gemeinsam mit Motoren oder anderen rauscherzeugende Geräten an. Ausstattung nicht Sicherheit. Befestigen Sie das Gehäuse min.
-
Seite 4: Parameterinstellung Im Set Mode
5.1 PARAMETERINSTELLUNG IM SET MODE SETUP / DISPLAY BESCHREIBUNG Range Code Default SPRACHAUSWAHL Mehrsprachiges Display DEUTSCH REG. dP-NULL Einstellung dP-Null-Anzeige 0.00 0.00 kPa MIN dP-ALARM Min. dP-Alarmschwelle 0.01÷9.99 C7c1 OFF C7c1 OFF kPa MAX. dP ALARM Max. dP-Alarmschwelle. 0.01÷9.99 C7d1 3.00 C7d1 3.00 kPa h IN BETRIEB Betriebsstundenzähler... -
Seite 5: Displayanzeigen In Betrieb
6.1 DISPLAYANZEIGEN IN BETRIEB DISPLAY BESCHREIBUNG Code 1.06 kPa Differenzdruck-Anzeige (dP = xxx) -
Seite 6: Information Und Alarm Am Display
7.1 INFORMATION UND ALARM AM DISPLAY DISPLAY BESCHREIBUNG Code ALARM Max. dP-Alarm aktiv dP Signal über SET 03 (siehe Abschnitt 5.1) MAX dP ALARM Min. dP-Alarm aktiv. dP Signal unter SET 02. (siehe Abschnitt 5.1) MINIMUM dP 8.1 INFORMATION UND BERATUNG AM DISPLAY... -
Seite 7: Schaltplan
9.1 SCHALTPLAN... -
Seite 8: Gehäuseabmessungen
11.1 GEHÄUSEABMESSUNGEN... -
Seite 9: Mögliche Ursache
12.1 PROBLEMLÖSUNGEN FEHLER MÖGLICHE URSACHE LÖSUNG Anzeige leuchtet nicht. Sicherung durchgebrannt. Bitte Sicherung auf der Versorgungsseite prüfen. Versorgungsspannung. Übereinstimmung der Spannung mit der des Gerätes überprüfen (Klemmen 1 und 2). Falsche dP-Anzeige Druckluftschläuche sind verstopft. Bitte prüfen Sie bei demontierten Druckluftschläuchen, ob die dP- Schläuche beschädigt. - Seite 10 Name des Herstellers / Company name: ESA Electronic Engineering Anschrift des Herstellers / Postal address: Via Kennedy, 28 PLZ und Stadt / Postcode and City: 20010 Mesero (MI) Telefon / Telephone: +39 02 979 89 899 E-Mail adresse / E-Mail address: esa@esaelectronic.it...
