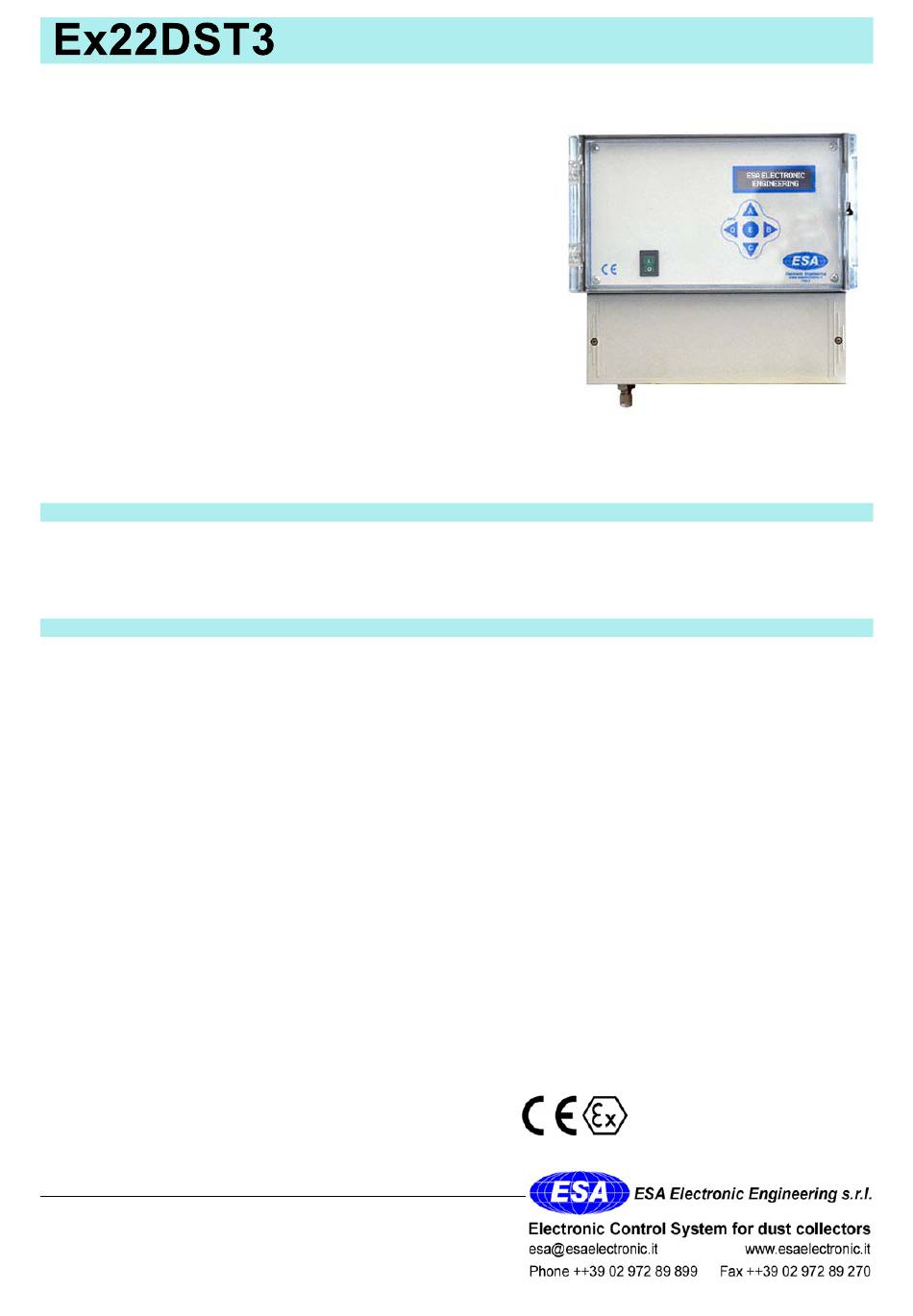

ESA Ex22DST3 Beschreibung
Inhaltsverzeichnis
Quicklinks
INHALT DER DOKUMENTATION
1.1
Beschreibung
2.1
Standardmerkmale (List)
2.2
Standardmerkmale (Details)
3.1
Installationshinweise und sicherheit
4.1
Technische merkmale
5.1
Parameterinstellung im set mode
6.1
Displayanzeigen in Betrieb
7.1
Information und Alarm am Display
8.1
Information und Beratung am Display
9.1
Schaltplan
10.1
Platine Größe
11.1
Gehäuseabmessungen
12.1
Problemlösungen
13.1
Gewährleistung
14.1
Zertifikate
1.1 BESCHREIBUNG
Gerät zur Anzeige und Steuerung des Signals von der Tribo-Electric TC-Sonde zur Messung des
Staubgrad in von Gas durchquerten Kanälen.
Digitaler Differenzdruckschalter zur Steuerung des Differenzdrucks zwischen zwei Punkten und Temperaturregelung über externen
Sensor
2.1 STANDARDMERKMALE
A1d
Max. und Min. Alarme an einem einzigen Relais (K1)
AL1
Alarm Relaiskontakte öffnen
C10
Threshold dP Anlage Ein/Aus
C13_10
dP-Vollbereich 10.00 kPa = 100.0 mbar = 1012 mmH2O.
C3
Differenzdruck-Anzeige von internem Sensor (max 10kPa)
C7c1
Alarm min. dP. Alarmierter Kontakt offen. Automatische Rücksetzung
C7d1
Alarm max dP. Alarmierter Kontakt offen. Automatische Rücksetzung
C8
Einstellung dP-Null-Anzeige
D11c
Emissionskontrolle mittels TRIBO-CHECK Fühler.
D12
Aktivierungsverzögerung für TC-Hochemissionsalarm
D12a1
Voralarm für Hochemission. Alarmierter Kontakt offen. Automatische Rücksetzung
D12b1
Alarmschwelle Hochemissionen. Alarmierter Kontakt offen. Automatische Ruecksetzung
D14c
Betriebsstundenzähler
D17
Einstellung Null-Anzeige TC-Fühlers (-9÷9 Punkte)
D18
Einstellung Anzeige der Emissionen in mg/m3
D19
Zeit durchschnittlicher Lektuere TC-Fuehler
D20
Lektuere Signal TC-Fuehler in mA
DPa
Verbindung 6x4 RILSAN
SL
Mehrsprachiges Display
T01
Temperaturregelung über externen Sensor
T02a
Hohe Temperaturschwelle
T03
Anzeige des Temperatursondensignals in mA
T04_10
Skalenendwert 100 ° C.
Code:
Ex22DST3 : ATEX - Zone 22
DOKUMENTATION GENERIC. DOKUMENTATION SPEZIFISCH ANGEBRACHT UM DIE STEUERUNG
STAUBEMISSION, DRUCK- UND TEMPERATURKONTROLLE
II 3D Ex tc IIIC IP65 T100°C
Inhaltsverzeichnis
Verwandte Anleitungen für ESA Ex22DST3
Inhaltszusammenfassung für ESA Ex22DST3
- Seite 1 Mehrsprachiges Display Temperaturregelung über externen Sensor II 3D Ex tc IIIC IP65 T100°C T02a Hohe Temperaturschwelle Anzeige des Temperatursondensignals in mA T04_10 Skalenendwert 100 ° C. Code: Ex22DST3 : ATEX - Zone 22 DOKUMENTATION GENERIC. DOKUMENTATION SPEZIFISCH ANGEBRACHT UM DIE STEUERUNG...
- Seite 2 2.2 STANDARDMERKMALE Code Beschreibung Max. und Min. Alarme an einem einzigen Relais (K1) Der min. und max. dP-Alarm betätigt dasselbe Relais. Der Bildschirm beschreibt den Alarmtyp näher. Alarm Relaiskontakte öffnen Die Relaiskontakte Signalisieren des Vorhandenseins von Alarmsituationen sind in der Abwesenheit der Energieerzeugung oder in Gegenwart eines Alarmzustandes offen.
- Seite 3 2.2 STANDARDMERKMALE Code Beschreibung D14c Betriebsstundenzähler Bei Set up es ist möglich die Betriebszeit zu visualisieren. Das Zählen ist immer aktiv in betrieb und stoppt automatisch in Set up. Einstellung Null-Anzeige TC-Fühlers (-9÷9 Punkte) Bei Setup Funktion 21 ist es moeglich, die Null-Anzeige des Signals des TC-Fuehlers zu korrigieren. Bei dieser Setup- Funktion wird es der Ist-Wert des TC-Fuehlers angezeigt und, bei Anlage Stopp und in Abwesenheit von Pulvern, falls die Anzeige anders als 00 mg/m3 waere.
-
Seite 4: Technische Merkmale
3.1 INSTALLATIONSHINWEISE UND SICHERHEIT Schützen Sie das Gehäuse gegen die unmittelbare Sonneneinstrahlung. Bringen Sie das Gerät nicht in der Nähe von Hitzequellen oder Erzeugern elektromagnetischer Felder an. Schließen sie es nicht gemeinsam mit Motoren oder anderen rauscherzeugende Geräten an. Ausstattung nicht Sicherheit. Befestigen Sie das Gehäuse min. - Seite 5 5.1 PARAMETERINSTELLUNG IM SET MODE SETUP / DISPLAY BESCHREIBUNG Range Code Default SPRACHAUSWAHL Mehrsprachiges Display DEUTSCH REG. dP-NULL Einstellung dP-Null-Anzeige 0.00 0.00 kPa MIN dP-ALARM Min. dP-Alarmschwelle 0.01÷9.99 C7c1 OFF C7c1 OFF kPa MAX. dP ALARM Max. dP-Alarmschwelle. 0.01÷9.99 C7d1 3.00 C7d1 3.00 kPa h IN BETRIEB Betriebsstundenzähler...
- Seite 6 5.1 PARAMETERINSTELLUNG IM SET MODE SETUP / DISPLAY BESCHREIBUNG Range Code Default LEKTÜRE TC Lektüre TC auf Display während des Testes für Tarierung in mg/m3 1 ÷ 99 001 mg/m3 Drücken Sie D und B. Sehen D18 REELLE EMISS. Wirkliche Ausstellung während des Testes für Tarierung in mg/m3 1 ÷...
- Seite 7 7.1 INFORMATION UND ALARM AM DISPLAY DISPLAY BESCHREIBUNG SCHWEL. VORAL. Vor-Alarm staubemission über zugelassener Grenze D12a HOCHEMISSION EMISSION TC Staubemission über zugelassener Grenze D12b ÜBER DIE SCHWELL FÜHLERSIGNAL TRIBO CHECK Fühlersignal unter 2 mA D11c TRIBO < 2mA ALARM Max. dP-Alarm aktiv dP Signal über SET 03 (siehe Abschnitt 5.1) MAX dP ALARM Min.
- Seite 8 9.1 SCHALTPLAN...
-
Seite 9: Platine Größe Und Spannung Einstellungen
10.1 PLATINE GRÖßE UND SPANNUNG EINSTELLUNGEN... -
Seite 10: Gehäuseabmessungen
11.1 GEHÄUSEABMESSUNGEN... -
Seite 11: Problemlösungen
12.1 PROBLEMLÖSUNGEN FEHLER MÖGLICHE URSACHE LÖSUNG Anzeige leuchtet nicht. Sicherung durchgebrannt. Bitte Sicherung auf der Versorgungsseite prüfen. Versorgungsspannung. Jumper Auswahl Spannungsversorgung. Übereinstimmung der Spannung mit der des Gerätes überprüfen (Klemmen 1 und 2). Stellen Sie sicher, Jumper JP1. Erfassung des TC-Sensor fehlerhaft TC probe connection. - Seite 12 Name des Herstellers / Company name: ESA Electronic Engineering Anschrift des Herstellers / Postal address: Via Kennedy, 28 PLZ und Stadt / Postcode and City: 20010 Mesero (MI) Telefon / Telephone: +39 02 979 89 899 E-Mail adresse / E-Mail address: esa@esaelectronic.it...
-
Seite 13: Zusätzliche Installationshinweise (Atex Zona 22)
II 3D Ex tc IIIC IP65 T100°C ZUSÄTZLICHE INSTALLATIONSHINWEISE (ATEX ZONA 22) Das ATEX Zertifikat wird ungültig im Falle von Modifikationen am Orginalgehäuse, die nicht von Die Firma durchgeführt werden. All the electrical wiring must be done according to the Europen rule EN 60079-14 Im Falle von Fehlern, die nicht von der Sicherung verursacht sind, bitte sofort am Controller elektrische Spannung abschalten und Hersteller anrufen.
