Gas-Detection
www.lauper-instruments.ch
Bestellnummer: 17152355-4
Version 2
Lauper Instruments AG
Irisweg 16B
CH-3280 Murten
Tel. +41 26 672 30 50
info@lauper-instruments.ch
www.lauper-instruments.ch

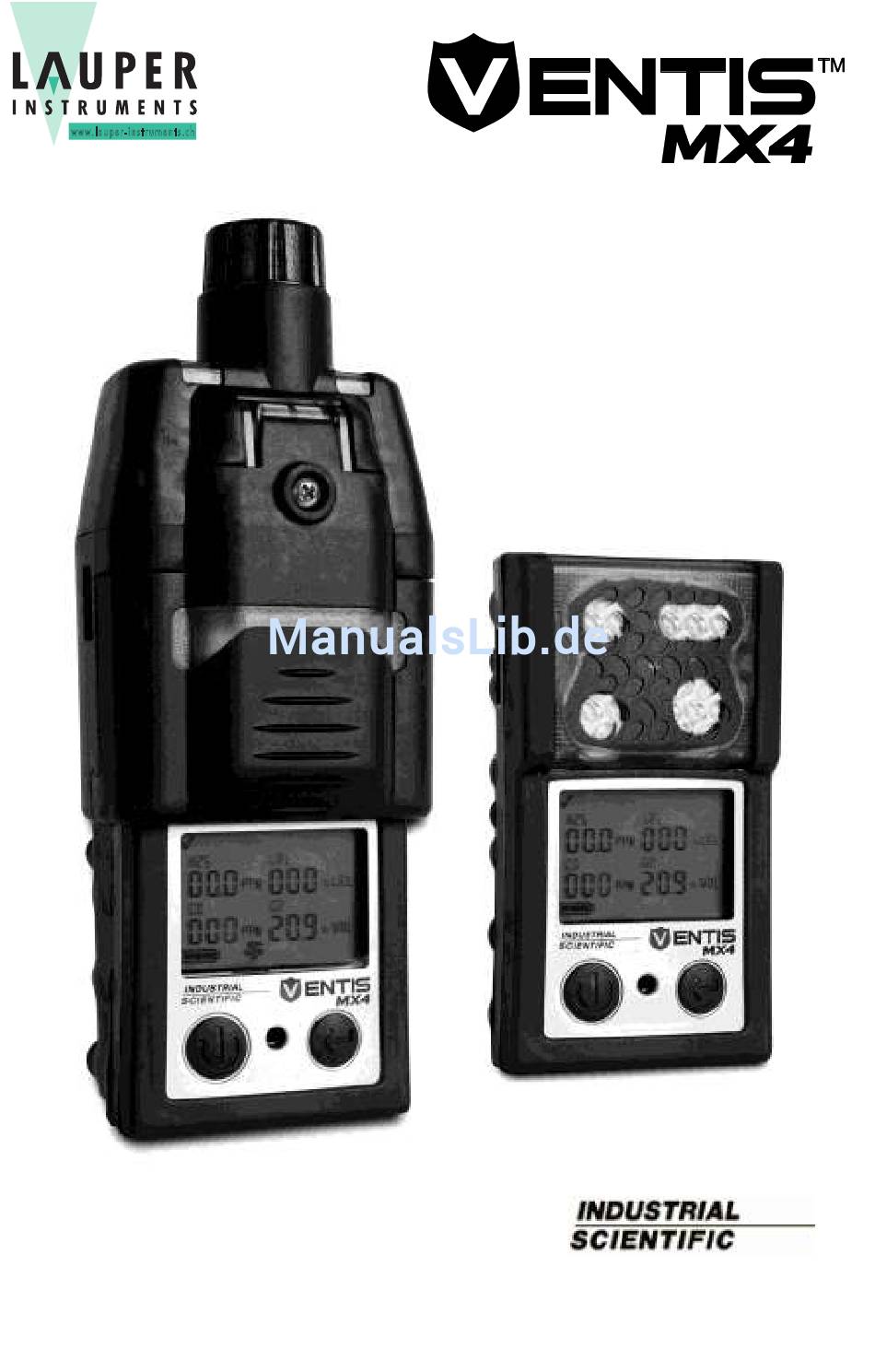

Multi-Gaswarngerät
Kurzbedienungsanleitung
Begleitheft für das Ventis MX4
www.indsci.com
Produkthandbuch
Werbung
Verwandte Anleitungen für Ventis MX4
Inhaltszusammenfassung für Ventis MX4
- Seite 1 Lauper Instruments AG Gas-Detection Irisweg 16B CH-3280 Murten Tel. +41 26 672 30 50 info@lauper-instruments.ch www.lauper-instruments.ch www.lauper-instruments.ch Multi-Gaswarngerät Kurzbedienungsanleitung Begleitheft für das Ventis MX4 Produkthandbuch Bestellnummer: 17152355-4 Version 2 www.indsci.com...
- Seite 2 Ventis™ MX4 Kurzbedienungsanleitung Lauper Instruments AG Gas-Detection Irisweg 16B CH-3280 Murten Tel. +41 26 672 30 50 info@lauper-instruments.ch www.lauper-instruments.ch www.lauper-instruments.ch © 2010 Industrial Scientific Corporation...
-
Seite 3: Inhaltsverzeichnis
Produktdaten und der Inhalt können ohne vorherige Ankündigung geändert werden. WARNUNG: Dies ist KEIN Produkthandbuch. Vor dem Auspacken und Einsatz des Gaswarngerätes sollten alle Ventis MX4 Benutzer das Produkthandbuch Online auf dem Ventis MX4 Dokumentencenter unter www.indsci.com/VentisMX4resources herunterladen, lesen und beachten. -
Seite 4: Ventis Mx4 Ressourcen
Ventis™ MX4 Kurzbedienungsanleitung Ventis MX4 Ressourcen Das Ventis MX4 Produkthandbuch ist die Referenz in einer kompletten Palette an Lehrmaterialien, die für den Gerätebenutzer entwickelt wurden. Das Schritt-für- Schritt Format schließt das Auspacken, Betrieb und Service komplett ein. Alle Ventis MX4 Benutzer sollten vor dem Auspacken oder Gerätebenutzung das Produkthandbuch durchlesen und beachten. -
Seite 5: Warnungen Und Sicherheitshinweise
WICHTIG Die Nichtbeachtung von Bedingungen oder Unterlassen von Sicherheitsmaßnahmen kann beim Produkt Fehlfunktionen hervorrufen. Um maximale Sicherheit und Leistung zu gewährleisten, laden Sie bitte das Produkthandbuch Online beim Ventis MX4 Unterlagencenter www.indsci.com/VentisMX4resources herunter, und lesen und beachten Personal VORSICHT: Aus Sicherheitsgründen sollte dieses Gerät nur von dafür qualifiziertem Personal betrieben und gewartet werden. - Seite 6 WARNUNG: ALKALIBATTERIEN NUR MIT DER KORREKTEN POLARITÄTAUSRICHTUNG: POSITIV “+” AND NEGATIV “-“ EINLEGEN. EIN NICHTBEACHTEN KANN ZU GERÄTESCHÄDEN FÜHREN. WARNUNG: Das Ventis MX4 ist ausschließlich auf die Nutzung von Batterien des Typs AAA Energizer EN92 und Duracell MN2400 ausgelegt. Batterietypen NICHT mischen.
-
Seite 7: Übersicht
Ventis™ MX4 Kurzbedienungsanleitung Übersicht Die folgenden Tabellen geben einen Überblick über die vier grundlegenden Aufgaben: Betrieb/Setup, Konfiguration, Kalibrierung und Funktionstests. Wie bereits angemerkt, sind diese Tabellen für Benutzer ausgelegt, die sich bereits mit dem Handbuch und den fachlichen Aufgabenstellungen vertraut gemacht haben. - Seite 8 Ventis™ MX4 Kurzbedienungsanleitung Betrieb/Startup Abbildung 1 Die Taste EIN/AUS/MODUS drei Sekunden gedrückt halten und danach zum Einschalten loslassen. SichtkontrolleTestbildschirm Kurze Anzeige von Pumpen Einstellungen und der aktuellen Softwareversion Countdown Anzeige Die Tasten EIN/AUS/MODUS und EINGABE gleichzeitig 3 Sek. gedrückt halten...
- Seite 9 Ventis™ MX4 Kurzbedienungsanleitung Start Funktionstest EINGABE drücken, um den (wenn aktiviert) Die EIN/AUS/MODUS Taste drücken Funktionstest zu ► um den Funktionstest zu umgehen. starten. Siehe Abb. 4, Schnell- funktionstest. Spitzenwerte EINGABE drücken, um die Werte zu löschen, falls gewünscht. MAK Anzeigewerte EINGABE drücken, um die Werte zu...
-
Seite 10: Konfiguration (Abb. 2)
Ventis™ MX4 Kurzbedienungsanleitung Konfiguration Abb. 2 Die Taste EIN/AUS/MODUS drei Sekunden gedrückt halten und danach zum Einschalten loslassen. SichtkontrolleTestbildschirm HINWEIS: bei Verwendung einer Kurze Anzeige der Pumpeneinstellungen Pumpe darf die und der aktuellen Softwareversion Einlassöffnung nicht blockiert sein. Countdown Anzeige Die Tasten EIN/AUS/MODUS und EINGABE gleichzeitig 3 Sek. - Seite 11 Ventis™ MX4 Kurzbedienungsanleitung Untere Alarmschwelle EINGABE drücken, um zu starten. Jede blinkende Ziffer: EINGABE drücken, um den benötigten Wert einzugeben. EIN/AUS/MODUS Taste zum Abspeichern drücken. Obere Alarmschwelle EINGABE drücken, um zu starten. Jede blinkende Ziffer: EINGABE drücken, um den benötigten Wert einzugeben.
- Seite 12 Ventis™ MX4 Kurzbedienungsanleitung Uhrzeit einstellen EINGABE drücken, um zu starten. Jede blinkende Ziffer: EINGABE drücken, um den benötigten Wert einzugeben. EIN/AUS/MODUS Taste zur Einstellung drücken. Datum einstellen EINGABE drücken, um zu starten. Jede blinkende Ziffer: EINGABE drücken, um den benötigten Wert einzugeben.
- Seite 13 Ventis™ MX4 Kurzbedienungsanleitung Alarm halten-Einstellung EINGABE drücken, um Wert einzugeben. 0 = Normal 1 = Halten Nullabgleichvor Ort EINGABE drücken, um Wert einzugeben. 0 = deaktivieren/aus 1 = aktivieren/ein Kalibrierung Einstellung vor Ort EINGABE drücken, um Wert einzugeben. 0 = deaktivieren/aus 1 = aktivieren/ein Alarm Kalibrierung überfällig...
- Seite 14 Ventis™ MX4 Kurzbedienungsanleitung Sicherheitscode Einstellungen EINGABE drücken, um Code einzugeben. Bereich: 000-999 Sprachauswahl EINGABE drücken, um Buchstaben einzugeben. E = Englisch F=Französisch d = Deutsch Einstellungsanzeige, Immer-ein 0 = Deaktiviert/aus 1 = Aktiviert/ein © 2010 Industrial Scientific Corporation...
-
Seite 15: Schnellkalibrierung
Ventis™ MX4 Kurzbedienungsanleitung Schnellkalibrierung Abb. 3 Messanzeige Von der Messanzeige aus (oder vom Konfigurationsmodus) schaltet der Benutzer sich mit der EIN/AUS/MODUS Taste bis zum Nullabgleich durch. Nullabgleich EINGABE drücken Mit der EIN/AUS/MODUS Taste die um die Nullanzeige beenden. Wenn der... - Seite 16 Ventis™ MX4 Kurzbedienungsanleitung Anzeige Kalibrierung läuft* HINWEIS: Nach der Kalibrierung zeigt Bei der Kalibrierung der Sensoren für eine der beiden toxische Gase und UEG Sensoren erhöhen Sensoranzeigen das sich die Werte. Ergebnis an ► Nach einer manuellen Kalibrierung den (Erfolgreich oder fehlgeschlagen in GASDURCHFLUSS ABSTELLEN.
-
Seite 17: Funktionstest (Abb. 4)
Ventis™ MX4 Kurzbedienungsanleitung Funktionstest Abbildung 4 Messanzeige Von der Messanzeige aus schaltet der Benutzer sich mit der EIN/AUS/MODUS Taste bis zur Nullpunktanzeige durch. Funktionstest beginnen Mit EINGABE den Funktionstest beginnen. Mit EIN/AUS/MODUS den Funktionstest umgehen. ►Siehe Abb. 1, Betrieb/Startup. Funktionstest Gaszugabe Zeigt die erwarteten Gaskonzentrationen an;... - Seite 18 Ventis™ MX4 Kurzbedienungsanleitung Funktionstest Ergebnisse (fehlgeschlagen(F)) Zeigt abwechselnd die endgültigen Sensorwerte und Statusanzeigen an. Funktionstest fehlgeschlagen Anzeige (b F) Das Gaswarngerät sollte nach einem fehlgeschlagenen Funktionstest neu kalibriert werden. ►Siehe Abb. 3, Schnellkalibrierung. © 2010 Industrial Scientific Corporation...
- Seite 19 Ventis™ MX4 Kurzbedienungsanleitung © 2010 Industrial Scientific Corporation...
- Seite 20 Ventis™ MX4 Kurzbedienungsanleitung ►Ventis MX4 Dokumentencenter Produktdokumentation. Online-Training und Schulungen. Und vieles mehr! www.indsci.com/VentisMX4resources Industrial Scientific Corporation Weltweite Niederlassungen Amerika Deutschland Industrial Scientific Corporation Industrial Scientific Winter-GmbH Firmenhauptsitz Gernotstr. 19 1001 Oakdale Road 44319 Dortmund Oakdale, PA 15071-1500 Deutschland Telefon: +49 (0)231 9241-0...
