Inhaltszusammenfassung für Autem pro 5

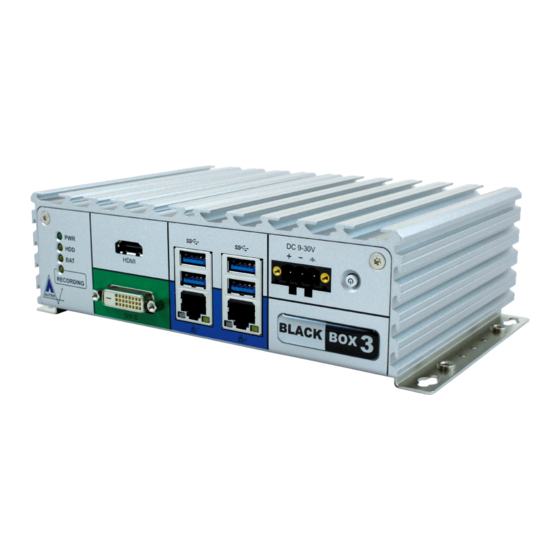

- Seite 1 Benutzerhandbuch BLACK für SPS-ANALYZER BLACKBOX 3 SPS-Prozessdatenarchivierung und Fernwartung mit SPS-ANALYZER pro 5 www.autem.de Mini-PC für Integration in Schaltschrank...
- Seite 2 Benutzerhandbuch BLACKBOX für SPS-ANALYZER pro 5 Copyright 1995 - 2017 AUTEM GmbH. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf - auch nicht auszugsweise - reproduziert, fotokopiert oder elektronisch gespeichert werden ohne ausdrückliche schriftliche Ge- nehmigung von AUTEM. Die in diesem Buch beschriebene Software unterliegt einem Software-Lizenzvertrag und darf nur gemäß den Best- immungen dieses Vertrages genutzt werden.
-
Seite 3: Gewährleistungsausschluss
AUTEM-Produkt zu verwenden, entstehen, selbst wenn AUTEM von der Möglich- keit eines solchen Schadens unterrichtet worden ist. Auf jeden Fall ist die Haftung von AUTEM auf den Betrag beschränkt, den Sie tatsächlich für das Produkt bezahlt haben. Dieser Ausschluss gilt nicht für Schäden, die durch Vorsatz oder grobe Fahr- lässigkeit auf Seiten von AUTEM verursacht wurden. -
Seite 4: Inhaltsverzeichnis
Abb. 3-3 Zugriff auf lokale Laufwerke des externen PC zulassen Abb. 3-4 Einstellen der Sprache Abb. 3-5 Kontroll-LEDs Abb. 4-1 RECORDING LED Abb. 4-2 Ändern der Startparameter von SPS-ANALYZER pro 5 Abb. 4-3 REMOTE-STATUS-INDICATOR - Statusmeldungen Abb. 4-4 Meldung konfigurieren Abb. 4-5 SMS Konfiguration... -
Seite 5: Einführung
3 Jahre - permanent aufzeichnen und archivieren. Die Ankopplung an die SPS erfolgt über die vom SPS-ANALYZER pro 5 unterstützten Wege, d. h. per Anschluss an die PG-Schnittstelle oder via Automatisierungsnetzwerk (MPI, PROFIBUS, Industrial Ethernet TCP/IP / PROFINET, Modbus+ …). -
Seite 6: Einsatzgebiete
Einführung 1.2 Einsatzgebiete ∂ SPS-Prozessdatenarchivierung ∂ Störungsdiagnose ∂ Beweisführung bei Anlagenstillstand / Garantiefall ∂ Unbestechliche Kontrolle von Betriebsparametern ∂ Vorbeugende Instandhaltung / Condition Monitoring ∂ Anlagendokumentation QS, TPM, OEE, CMS ∂ Fernwartung 1.3 Leistungsmerkmale ∂ Massives Aluminiumgehäuse (FANless) ∂ Mini-PC (lüfterlos) mit Intel Pentium Quadcore 1.6 GHz ∂... -
Seite 7: Typischer Bedienablauf
∂ Prozessdatenarchivierung läuft 1.5 Hilfe / Support Wenn Sie Schwierigkeiten beim Betrieb der BLACKBOX für den SPS-ANALYZER pro 5 haben, lesen Sie bitte zunächst sorgfältig in diesem Handbuch nach. Schauen Sie insbesondere auch in Abschnitt 5 Troubleshooting (FAQ). Sie finden außerdem im Internet unter www.autem.de Tipps und Hinweise. -
Seite 8: Installation
Installation 2 Installation 2.1 Montage Die BLACKBOX kann aufgrund ihrer geringen Abmessungen direkt im Schaltschrank montiert werden. Die Montage kann sowohl waagerecht als auch senkrecht erfolgen. Die genauen Maße entnehmen Sie bitte Abb. 2-1. Die BLACKBOX ist vor Vibrationen und Stößen zu schützen. Verwenden Sie ggf. Gummidämpfer bei der Montage (Art.-Nr. -
Seite 9: Life-Indicator Für Externe Signalisierung Des Betriebszustands
Die BLACKBOX besitzt auf der Rückseite einen potentialfreien Kontakt, mit dessen Hilfe sich der Betriebszustand der BLACKBOX von außen überwachen lässt. Der Kontakt des LIFE- INDICATORS ist während des Betriebs des SPS-ANALYZER pro 5 geschlossen. Bei Unterbre- chung der Aufzeichnung oder bei Absturz des Rechners ist der Kontakt offen. Die elektrische Be- lastbarkeit beträgt max. -
Seite 10: Installation Zusätzlicher Hard- Und Software
Installation 2.4 Installation zusätzlicher Hard- und Software Je nach Einsatzzweck sind ggf. weitere Hard- und Softwarekomponenten zu installieren. Beispiele sind eine USV zur Kompensation von Spannungsunterbrechungen, ein USB-WLAN-Adapter, ein LTE-Modem/Router für den unabhängigen Internetzugang oder spezielle Software für Remotezu- griff („VNC“, „TeamViewer“ …). Normalerweise ist die BLACKBOX ab Werk bereits mit der gewünschten Hard- und Softwarekon- figuration ausgestattet und sofort lauffähig („ready-to-run“). -
Seite 11: Inbetriebnahme Und Bedienung
BLACKBOX. ∂ Halten Sie nach dem Hochfahren der BLACKBOX die Taste <Strg> solange gedrückt, bis der SPS-ANALYZER pro 5 automatisch gestartet wurde. Dadurch wird die Aktivierung des Watchdog verhindert (s. hierzu auch Abschnitt 3.4). Die BLACKBOX lässt sich nun wie ein normaler PC unter Windows bedienen. -
Seite 12: Remote-Bedienung Der Blackbox
Da die Festplatte C: der BLACKBOX im Netzwerk freigegeben ist, können Sie jetzt bereits auf das Laufwerk zugreifen (Explorer / Netzwerkumgebung), z. B. um Signal- oder Projektdateien des SPS-ANALYZER pro 5 zu kopieren. ∂ Sofern kein Windows XP oder höher auf ihrem externen PC installiert ist, müssen Sie zu- nächst den Client für die Remote-Bedienung auf dem externen PC installieren. -
Seite 13: Abb. 3-2 Aufbau Der Remotedesktopverbindung
Inbetriebnahme und Bedienung ∂ Starten Sie den Remote-Client. Geben Sie dazu im Windows-Suchfeld „Remotedesktopverbindung“ ein und wählen die auf- gelistete App aus. Abb. 3-2 Aufbau der Remotedesktopverbindung ∂ Geben Sie die Anmeldeeinstellungen ein: Computer: 192.168.0.1 (IP-Adresse der BLACKBOX) Benutzername: Blackbox ∂... -
Seite 14: Remote-Bedienung Via Internet
Inbetriebnahme und Bedienung ∂ Betätigen Sie nun die Schaltfläche Verbinden. Die Remotedesktopverbindung wird hergestellt. Geben Sie die Anmeldeinformationen ein: Kennwort: Blackbox ∂ Die BLACKBOX lässt sich jetzt remote bedienen. ∗ HINWEIS Bei Bedarf können Sie den einzelnen LAN-Anschlüssen der BLACKBOX natürlich auch beliebige andere IP-Adressen zuweisen. -
Seite 15: Einstellen Der Sprache Des Betriebssystems Windows
Bei einer unvorhergesehenen Unterbrechung der Aufzeichnung oder bei Absturz des Rechners sorgt der Watchdog dafür, dass der SPS-ANALYZER pro beendet und die BLACKBOX rebootet wird. Der Watchdog wird immer dann aktiviert, wenn der SPS-ANALYZER pro 5 mit dem Parameter gestartet wird (Voreinstellung in Autostart). -watchdog Um den Watchdog der BLACKBOX für Wartungsarbeiten und Remote-Bedienung zu deaktivie-... -
Seite 16: Kontroll-Leds
Inbetriebnahme und Bedienung ∂ Vorhandensein eines PC zur Remote-Bedienung der BLACKBOX im Netzwerk, desses IP- Adresse (Netzwerk-Adresse) zuvor dem SPS-ANALYZER pro 5 beim Start mit dem Parame- bekannt gemacht wurde (s. Abschnitt 4.3) -cip:<ip-adresse> 3.5 Kontroll-LEDs Die BLACKBOX verfügt über mehrere Kontroll-LEDs, die im Folgenden beschrieben werden. -
Seite 17: Betrieb Mit Sps-Analyzer Pro
Starten Sie den SPS-ANALYZER pro 5 und erstellen Sie eine Projektdatei für die Signalaufzeich- nung. Der SPS-ANALYZER pro 5 ist so konfiguriert, dass er nach dem Start der BLACKBOX automatisch die im Projekt definierte Signalaufzeichnung beginnt. Hinweise zu den Startparame- tern des SPS-ANALYZER pro 5 finden Sie in Abschnitt 4.3. -
Seite 18: Start Der Signalaufzeichnung
Betrieb mit SPS-ANALYZER pro 5 4.2 Start der Signalaufzeichnung ∂ Prüfen Sie, ob unter eine gültige Projektdatei vor- c:\blackbox\project blackbox.prj handen ist. ∂ Beenden Sie zunächst die Windows-Sitzung und schalten Sie die BLACKBOX aus. ∂ Überprüfen Sie die ordnungsgemäße Verbindung zu SPS und Stromversorgung. Falls die BLACKBOX autark arbeiten soll, trennen Sie jetzt die Verbindungen zu Tastatur, Maus und Bildschirm. -
Seite 19: Startparameter Für Sps-Analyzer Pro
Sie in Abschnitt 0. 4.3 Startparameter für SPS-ANALYZER pro 5 Der SPS-ANALYZER pro 5 wird durch einen Eintrag im Windows-Ordner Autostart nach dem Booten der BLACKBOX automatisch gestartet. Die Syntax der Startparameter des SPS-ANALYZER pro 5 wird nachfolgend erläutert: anawin [–run] [-watchdog] [-wrd:<minutes>] [-d:<days>] [-cip:<client-... -
Seite 20: Auslesen Aufgezeichneter Signaldateien
Taste + <R> gleichzeitig drücken, dann „shell:common startup“ eingeben und die Eingabe mit OK bestätigen. Positionieren Sie die Maus auf SPS- ANALYZER pro 5 und drücken Sie die rechte Maustaste. Im Menü Eigenschaften / Verknüpfung / Ziel können die Startparameter geändert werden. -
Seite 21: Statusmeldungen Per Remote-Status-Indicator
4.5 Statusmeldungen per REMOTE-STATUS-INDICATOR Sie können den Betrieb der BLACKBOX auch aus der Ferne überwachen. Dazu bietet SPS- ANALYZER pro 5 für BLACKBOX die Möglichkeit, Statusmeldungen per E-Mail oder SMS zu senden. Neben beliebigen Texten können auch verschiedene Variablen (Signal- und Statuswerte) gesendet werden. - Seite 22 Betrieb mit SPS-ANALYZER pro 5 Geben Sie der Meldung zunächst eine sinnvolle Bezeichnung. Legen Sie anschließend fest, ob die Meldung als SMS oder E-Mail versendet werden soll. Unter Konfigurieren stellen Sie die Optionen zur Versendung der SMS oder der E-Mail ein (s. 4.5.1 SMS-Versand konfigurieren und 4.5.2 E- Mail-Versand konfigurieren).
-
Seite 23: Sms-Versand Konfigurieren
Betrieb mit SPS-ANALYZER pro 5 4.5.1 SMS-Versand konfigurieren Zur Konfiguration des SMS-Versands wählen Sie zunächst, über welche Verbindung die SMS gesen- det werden soll. Voraussetzung hierfür ist die Instal- lation eines Modems (GSM/UMTS/LTE). Wählen Sie nun die SMS-Zentrale. Sie können dabei die Einstellungen der SIM-Karte verwenden oder diese manuell eingeben. -
Seite 24: Troubleshooting (Faq)
Deaktivieren Sie den Watchdog (siehe 0 Watchdog), falls Sie Wartungsarbeiten durchführen möch- ten. Prüfen Sie die Verbindung zur SPS, falls das Problem bei der Datenaufzeichnung auftritt. Für weitere Informationen zur Konfiguration der Datener- fassung siehe Benutzerhandbuch SPS-ANALYZER pro 5. Tabelle 5-1 Troubleshooting...
